首页  >  产品百科  >  PD3Z284C5V1-7

PD3Z284C5V1-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: DiodesZetex 单路稳压二极管, 额定齐纳电压5.1V, 贴片安装, 最大功率耗散500 mW, PowerDI 323封装
供应商型号: PD3Z284C5V1-7
供应商: 国内现货
标准整包数: 1

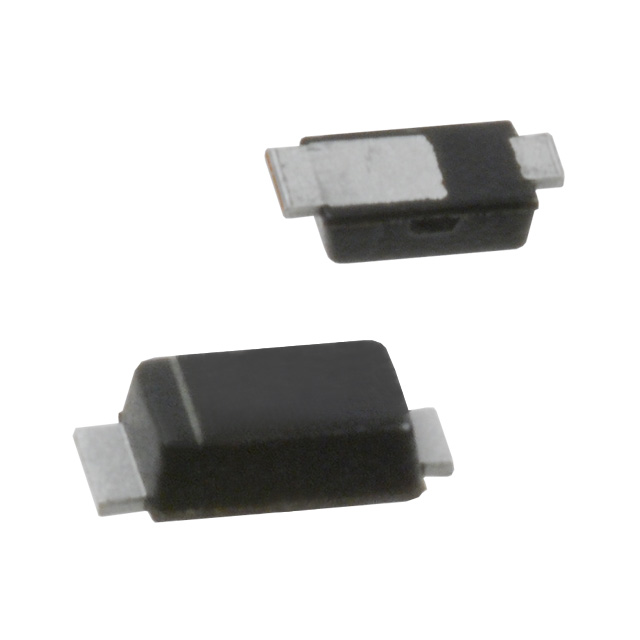

DIODES 齐纳(稳压)二极管 PD3Z284C5V1-7

PD3Z284C5V1-7概述

    PD3Z284C2V4 - PD3Z284C39 Zener Diodes 技术手册

    产品简介


    PD3Z284C2V4 - PD3Z284C39 是由 Diodes Incorporated 生产的一款表面贴装型超小型稳压二极管(Zener Diode)。该系列产品属于 PowerDI™323 封装,设计用于需要精密稳压的应用场景。它们具有超低正向电压、高可靠性以及多种电压等级选择,广泛应用于各种消费电子、工业控制和汽车电子领域。

    技术参数


    - 封装:PowerDI™323
    - 最大额定值:
    - 正向电压(IF = 10mA):0.9V(IF = 100mA):1.1V
    - 功耗:500mW
    - 热阻(Junction to Ambient Air):250°C/W
    - 工作和存储温度范围:-65°C 至 +150°C
    - 电气特性:
    - 齐纳电压范围:从 2.4V 到 41.2V
    - 最大齐纳阻抗:从 1.0Ω 到 25.3Ω
    - 最大反向电流:从 0.1µA 到 75µA
    - 温度系数:从 -3.5mV/°C 到 5.4mV/°C
    - 特性:
    - 平面结构设计
    - 符合RoHS标准
    - 符合AEC-Q101标准
    - 绿色模具材料(不含Br,Sb)

    产品特点和优势


    1. 平面结构设计:提高稳定性并增强性能。
    2. 超小尺寸:PowerDI™323 封装使得这些二极管非常适合空间受限的应用场合。
    3. 绿色环保材料:无铅设计,符合RoHS标准,适用于对环保要求高的项目。
    4. 高可靠性:通过AEC-Q101标准认证,适用于高可靠性需求的场合。
    5. 低功耗:最大功耗为500mW,适合低功耗应用。
    6. 广泛的电压选择:从2.4V到41.2V,可以满足多种应用场景的需求。

    应用案例和使用建议


    - 消费电子产品:适用于手机充电器、平板电脑电源管理电路。
    - 工业控制:用于PLC模块中的电源保护。
    - 汽车电子:可用于车载电源管理系统中作为稳压和保护电路。
    使用建议:
    - 在应用时,确保遵循制造商的推荐电路布局和焊接工艺。
    - 鉴于较高的热阻(250°C/W),在设计散热系统时需要特别注意,特别是在大电流应用场景下。

    兼容性和支持


    - 兼容性:该系列产品与常见的PCB布局和焊接工艺兼容,易于集成到现有设计中。
    - 支持和服务:Diodes Incorporated提供详尽的技术支持文档和客户支持服务。对于新设计项目,建议参考推荐的引脚布局和焊盘布局以确保最佳性能。

    常见问题与解决方案


    1. 如何判断产品的批次?
    - 查看标记代码上的日期代码。例如,“06”代表2006年,“9”代表9月。
    2. 如何处理过载情况?
    - 应避免长期处于接近最大功率的情况。若发生过载,应立即检查并修正电路设计。
    3. 如何改善散热效果?
    - 使用适当的散热器并确保良好的空气流通。对于高温应用,考虑添加散热片或散热器以减少热效应。

    总结和推荐


    PD3Z284C2V4 - PD3Z284C39 系列稳压二极管凭借其出色的性能、小尺寸和高可靠性,在众多应用中表现出色。尤其是对于需要紧凑设计和高稳定性的应用,这款产品是一个很好的选择。尽管已经停产,但通过使用 D3ZxxBF 系列替代,仍能获得卓越的性能表现。
    综上所述,如果你正在寻找一款可靠且高性能的稳压二极管,PD3Z284C2V4 - PD3Z284C39 系列产品仍然是一个非常不错的选择。

PD3Z284C5V1-7参数

参数
最大功率 500mW
Ir - 反向电流 2μA
最大齐纳阻抗 60Ω
电压容差 ±6%
最大功率耗散 500mW
标称齐纳电压 5.1V
配置 独立式
长*宽*高 2.5mm*1.25mm*650μm
通用封装 PDI-323,SOD-323
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

PD3Z284C5V1-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PD3Z284C5V1-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES PD3Z284C5V1-7 PD3Z284C5V1-7数据手册

PD3Z284C5V1-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4
200+ ¥ 0.3304
400+ ¥ 0.3248
800+ ¥ 0.3192
库存: 5657
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.4
