KBP206G

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 2A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, KBP封装, 通孔安装
供应商型号: 30C-KBP206G KBP
供应商: 云汉优选
标准整包数: 1

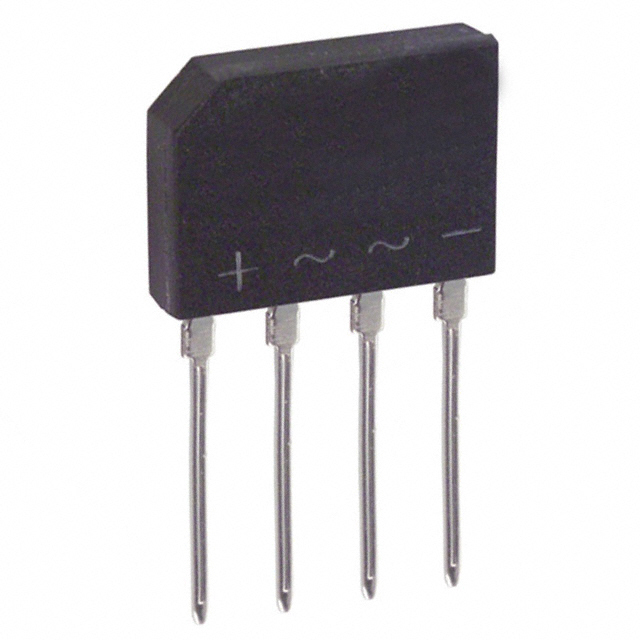

DIODES 整流二极管/整流桥 KBP206G

KBP206G概述

    KBP2005G-KBP210G 2.0A玻璃封装桥式整流器

    1. 产品简介


    KBP2005G-KBP210G系列是适用于印刷电路板(PCB)应用的2.0A额定电流玻璃封装桥式整流器。这些器件因其高可靠性、低反向漏电流和高瞬态浪涌承受能力而广泛应用于各种工业和消费电子产品中。

    2. 技术参数


    | 特性 | 符号 | KBP2005G | KBP201G | KBP202G | KBP204G | KBP206G | KBP208G | KBP210G |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 峰值重复反向电压 | VRRM | 50V | 100V | 200V | 400V | 600V | 800V | 1,000V |
    | 平均整流输出电流 | IO | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A |
    | 非重复峰值正向浪涌电流 | IFSM | 65A | 65A | 65A | 65A | 65A | 65A | 65A |
    | 热阻抗(结到外壳) | RθJC | 14°C/W | 14°C/W | 14°C/W | 14°C/W | 14°C/W | 14°C/W | 14°C/W |
    | 操作和存储温度范围 | TJ, TSTG | -65°C 至 +150°C | -65°C 至 +150°C | -65°C 至 +150°C | -65°C 至 +150°C | -65°C 至 +150°C | -65°C 至 +150°C | -65°C 至 +150°C |

    3. 产品特点和优势


    - 玻璃封装:坚固耐用,提高长期可靠性。
    - 高击穿电压:最高可承受1,000V的峰值反向电压。
    - 低反向漏电流:减少功耗,提升效率。
    - 高浪涌承受能力:高达65A的峰值正向浪涌电流。
    - UL认证:符合安全标准,确保产品质量。
    - 环保材料:无铅且符合RoHS标准。

    4. 应用案例和使用建议


    KBP2005G-KBP210G系列适用于多种应用场景,如开关电源、电机驱动、家电设备等。例如,在家用电器的整流模块中,这些器件可以有效应对高电压和大电流的应用需求。建议在选择具体型号时考虑应用的实际电压和电流需求,以确保最佳性能。

    5. 兼容性和支持


    这些器件采用标准KBP封装,易于集成到现有设计中。Diodes Incorporated提供了详尽的技术支持,包括详细的用户手册和在线资源。此外,用户还可以访问官方网站获取更多包装细节和封装图纸。

    6. 常见问题与解决方案


    1. 问题:如何确保KBP2005G-KBP210G在高电压下的可靠运行?
    - 解决方案:严格遵循制造商的推荐操作条件,并确保散热系统设计合理。
    2. 问题:长时间使用后出现温升过高怎么办?
    - 解决方案:检查电路布局是否合理,增加散热片或其他冷却措施。
    3. 问题:遇到器件损坏如何处理?
    - 解决方案:联系技术支持,提供详细故障描述和应用环境信息,以便快速定位问题。

    7. 总结和推荐


    总体来看,KBP2005G-KBP210G系列桥式整流器凭借其卓越的性能、可靠性及环保特性,在多种应用场景中表现出色。对于需要高可靠性和高性能的设计师来说,这些器件无疑是理想的选择。强烈推荐在适合的应用场景中使用这些产品。

KBP206G参数

参数
配置
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 65A
14.75mm(Max)
3.65mm(Max)
10.6mm(Max)+2.29
通用封装 KBP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

KBP206G厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

KBP206G数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES KBP206G KBP206G数据手册

KBP206G封装设计

查看详情并下载
Symbol
Footprint
3D Model
