DZ9F8V2S92-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: DiodesZetex稳压二极管, 额定齐纳电压8.2V, 贴片安装, 最大功率耗散200mW, SOD-923封装
供应商型号: 30C-DZ9F8V2S92-7 SOD923
供应商: 云汉优选
标准整包数: 1

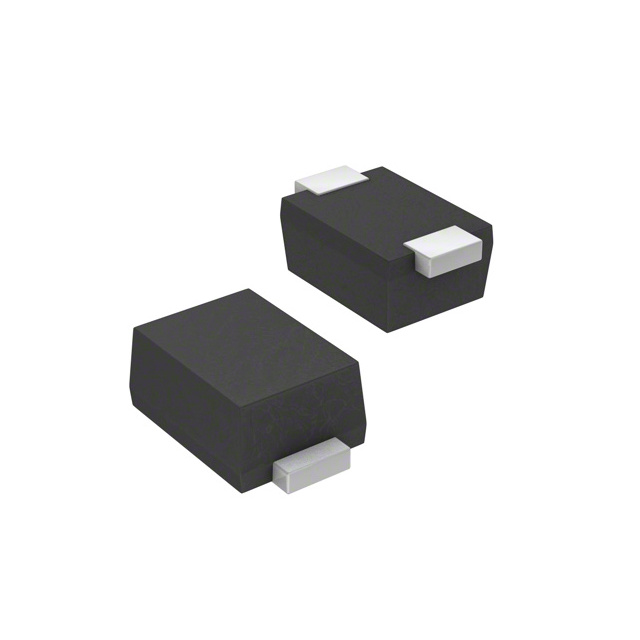

DIODES 齐纳(稳压)二极管 DZ9F8V2S92-7

DZ9F8V2S92-7概述

    # 新产品介绍:超小型贴片稳压二极管

    产品简介


    超小型贴片稳压二极管(DZ9F2V7S92 - DZ9F24S92)是一款由Diodes Incorporated推出的全新产品,适用于各种表面安装需求。该系列产品包括多个电压等级的稳压二极管,可广泛应用于通信、消费电子、工业控制等多个领域。

    技术参数


    特征
    - 封装:超小型SMD(1.0 x 0.6 x 0.37mm)
    - 材料:模制塑料,无卤素和锑的“绿色”材料
    - 终端连接:阴极带标记
    - 重量:约0.001克
    - 终端材料:镀锡合金42引线框架,符合MIL-STD-202方法208标准
    最大额定值(在TA = +25°C时,除非另有说明)
    - 正向电压(IF = 10mA时):0.9 V
    - 热阻(结到空气):625°C/W
    - 工作温度范围:-65°C 至 +150°C
    电气特性(在TA = +25°C时,除非另有说明)
    | 类型编号 | 标记代码 | 稳压电压范围(V) | 最大稳压阻抗(Ω) | 温度系数(mV/°C) | 总电容(pF) | 最大反向电流(µA) |

    | DZ9F2V7S92 | ZB | 2.57 ~ 2.84 | 1,000 | -3.5 | 210 | 20 |
    | ... | ... | ... | ... | ... | ... | ... |
    详细参数见下图。
    封装尺寸
    | 尺寸参数 | 最小值(mm) | 最大值(mm) | 典型值(mm) |

    | A | 0.34 | 0.40 | 0.37 |
    | b | 0.15 | 0.25 | 0.20 |
    | c | 0.070 | 0.170 | 0.120 |
    | D | 0.55 | 0.65 | 0.60 |
    | E | 0.75 | 0.85 | 0.80 |
    | He | 0.95 | 1.05 | 1.00 |
    | L | 0.05 | 0.15 | 0.10 |
    | L2 | 0.190 | REF | REF |

    产品特点和优势


    1. 超小型表面安装设计:体积小,适合空间有限的应用场合。
    2. 高效热设计:通过扁平引线结构提高散热效率。
    3. 易于检测:无须X射线检查,方便焊接点的目视检查。
    4. 完全环保:无铅,符合RoHS标准,且不含卤素和锑,满足环保要求。
    5. 温度补偿:具有优异的温度稳定性,适合恶劣环境下的应用。

    应用案例和使用建议


    应用案例
    该系列稳压二极管适用于多种电子设备,如通信设备、计算机主板、手机等。由于其超小体积和高可靠性,尤其适用于需要紧凑布局的设计。
    使用建议
    1. 在高电流应用中,建议根据实际需求选择合适的稳压电压。
    2. 设计PCB布局时,遵循推荐的焊盘布局以确保最佳热管理和电性能。
    3. 注意正向电压与电流的关系,避免过高的正向电流导致设备损坏。

    兼容性和支持


    兼容性
    本产品兼容大多数标准表面贴装设备,可以方便地与其他电子元器件进行集成。
    支持和维护
    Diodes Incorporated提供了详尽的技术文档和设计指南,用户可通过官方网站获取更多信息和支持。此外,公司还提供在线技术支持和售后服务,以帮助客户解决任何潜在问题。

    常见问题与解决方案


    问题1:如何检测焊接质量?
    解决方案:无需X射线检查,直接通过目视检查阴极带标记即可。
    问题2:如何处理反向电流过大的情况?
    解决方案:调整稳压电压或选用更低电流等级的产品。
    问题3:如何提升热管理?
    解决方案:采用合理的PCB布局,增加散热区域,使用散热膏等。

    总结和推荐


    总体来看,DZ9F2V7S92 - DZ9F24S92系列稳压二极管在设计上注重小巧轻便和高效能,是现代电子设备的理想选择。特别适合对尺寸和环境适应性有严格要求的应用场景。考虑到其出色的性价比和Diodes Incorporated提供的全方位支持,我们强烈推荐使用该系列产品。

DZ9F8V2S92-7参数

参数
最大功率耗散 200mW
标称齐纳电压 8.2V
配置 独立式
最大功率 200mW
Ir - 反向电流 500nA
最大齐纳阻抗 30Ω
电压容差 ±5%
长*宽*高 1mm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DZ9F8V2S92-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DZ9F8V2S92-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES DZ9F8V2S92-7 DZ9F8V2S92-7数据手册

DZ9F8V2S92-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4224
500+ ¥ 0.2827
5000+ ¥ 0.2453
10000+ ¥ 0.2189
60000+ ¥ 0.2178
90000+ ¥ 0.2145
库存: 6680
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.42
