DMP21D6UFD-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex P沟道增强型MOS管, Vds=20 V, 600 mA, X1-DFN1212封装, 表面贴装, 3引脚
供应商型号: 30C-DMP21D6UFD-7 X1DFN12123
供应商: 国内现货
标准整包数: 1
DIODES 场效应管(MOSFET) DMP21D6UFD-7

DMP21D6UFD-7概述

    DMP21D6UFD P-Channel Enhancement Mode MOSFET

    1. 产品简介


    DMP21D6UFD是一款P沟道增强型MOSFET(金属氧化物半导体场效应晶体管),专为高效率电源管理应用设计。这种新型MOSFET旨在最小化导通电阻(RDS(ON))的同时保持优异的开关性能。该器件适用于多种直流到直流转换器及电源管理功能。

    2. 技术参数


    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 漏源电压 | VDSS | -20 | — | — | V
    | 栅源电压 | VGSS | ±8 | — | — | V
    | 持续漏极电流(T A = +25°C) | ID | -600 | — | -500 | mA | V GS = -4.5V |
    | 脉冲漏极电流(10μs脉冲,占空比=1%) | IDM | -2 | — | — | A
    | 热阻,结到环境(稳态) | RθJA | — | 140 | — | °C/W
    | 工作和存储温度范围 | TJ, TSTG | -55 | — | +150 | °C

    3. 产品特点和优势


    - 低导通电阻:该器件具有非常低的导通电阻,使其非常适合需要高效功率管理的应用。
    - 低栅极阈值电压:V GS(TH)的最大值仅为-1.0V,确保器件易于驱动。
    - 低输入电容:输入电容低,减少了栅极充电和放电的时间。
    - 快速开关速度:适合高频应用,例如高速DC-DC转换器。
    - ESD保护栅极:提供额外的保护以防止静电损坏。
    - 环保材料:完全符合欧盟RoHS标准,不含卤素和锑,是一种“绿色”产品。

    4. 应用案例和使用建议


    DMP21D6UFD可广泛应用于DC-DC转换器和电源管理系统。在具体应用中,可以考虑以下几点建议:
    - 散热管理:由于其较高的热阻(280°C/W),在高温环境下需特别注意散热措施,以避免过热失效。
    - 负载匹配:合理选择负载电阻和栅极电阻,以优化开关时间和能耗。
    - 布局设计:参考建议的焊盘布局(见图),确保良好的电气连接和散热性能。

    5. 兼容性和支持

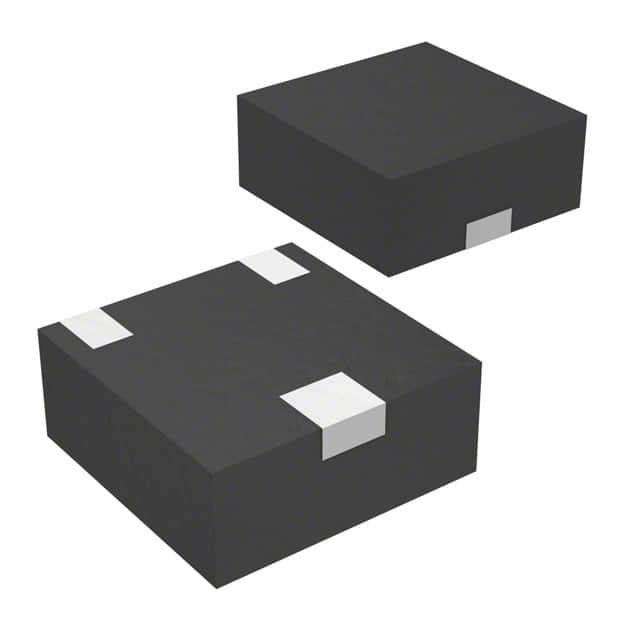

    该器件采用X1-DFN1212-3封装,具有较好的通用性,可轻松与其他常见的DFN封装元器件兼容。制造商Diodes Incorporated提供了详细的技术文档和支持服务,包括网站上的焊接指导、包装详情等资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热 | 增加散热片或改进PCB散热设计 |
    | 开关性能差 | 优化负载电阻和栅极电阻的匹配 |
    | ESD损坏 | 在电路中加入ESD保护器件 |

    7. 总结和推荐


    DMP21D6UFD凭借其低导通电阻、快速开关速度和出色的耐温性能,在高效率电源管理应用中表现出色。它不仅符合严格的环保标准,还提供了强大的ESD保护。对于需要高效率和可靠性的系统,DMP21D6UFD是一个非常值得推荐的选择。如果您正在寻找一款既环保又高效的MOSFET,这款产品无疑是您的理想选择。

DMP21D6UFD-7参数

参数
Vgs(th)-栅源极阈值电压 1V@ 250µA
Vds-漏源极击穿电压 20V
Vgs-栅源极电压 8V
最大功率耗散 400mW
Ciss-不同 Vds 时的输入最大电容 46.1pF@10V
Id-连续漏极电流 600mA
配置 独立式
FET类型 1个P沟道
栅极电荷 0.8nC@ 8 V
Rds(On)-漏源导通电阻 1Ω@ 100mA,4.5V
通道数量 1
长*宽*高 1.25mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMP21D6UFD-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMP21D6UFD-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMP21D6UFD-7 DMP21D6UFD-7数据手册

DMP21D6UFD-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4323
200+ ¥ 0.2783
1500+ ¥ 0.242
3000+ ¥ 0.2145
库存: 844
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.43
