DMC3016LDV-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.4V@ 250µA 9.5nC@ 4.5V N+P沟道 30V 12mΩ@ 7A,10V,25mΩ@ 7A,10V 21A,15A 1.184nF@ 15V,1.188nF@ 15V PDI-33338 贴片安装
供应商型号: AV-S-DIIDMC3016LDV13
供应商: Avnet
标准整包数: 3000

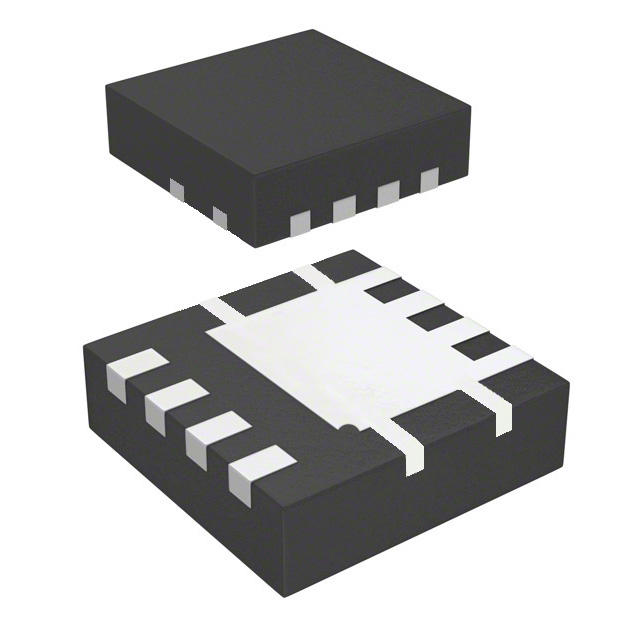

DIODES 场效应管(MOSFET) DMC3016LDV-13

DMC3016LDV-13概述


    产品简介


    DMC3016LDV 是一款由 Diodes Incorporated 生产的互补增强型模式 MOSFET(金属氧化物半导体场效应晶体管),适用于高效率电源管理应用。这款电子元器件通过优化内部结构设计,显著降低了导通电阻(RDS(ON)),同时保持了卓越的开关性能。它主要应用于电源管理和模拟开关领域。

    技术参数


    DMC3016LDV 的主要技术参数如下:
    - 最大漏源电压(VDS):正向 30V,反向 -30V
    - 最大栅源电压(VGS):±20V
    - 持续漏极电流(VGS = 10V):正向 21A,反向 -15A
    - 脉冲漏极电流(380μs 脉冲,占空比 1%):70A,-40A
    - 雪崩电流(电感 L = 0.1mH):22A,-22A
    - 雪崩能量(电感 L = 0.1mH):24mJ
    - 总功耗:0.9W(单面散热)、1.8W(双面散热)
    - 热阻抗(Junction-to-Ambient):136°C/W(单面散热),70°C/W(双面散热)
    - 存储温度范围:-55°C 至 +150°C
    - 输入电容(CISS):最大 1,188 pF
    - 输出电容(COSS):最大 154 pF
    - 反向转移电容(CRSS):最大 116 pF

    产品特点和优势


    DMC3016LDV 具有多项独特优势:
    - 低导通电阻(RDS(ON)):降低能耗,提高效率。
    - 低输入电容:减少开关损耗,加快响应速度。
    - 快速开关速度:适合高频应用。
    - 低输入/输出泄漏:提高系统稳定性。
    - 完全无铅且符合 RoHS 标准:环保且符合国际标准。
    - 低卤素和锑含量:安全可靠。

    应用案例和使用建议


    应用案例
    1. 电源管理:适用于开关电源、直流转换器等应用。
    2. 模拟开关:用于各种信号切换电路中。
    使用建议
    - 在高频应用中,应注意控制输入电容和输出电容以减少开关损耗。
    - 在高温环境下,应考虑使用双面散热以避免过热。

    兼容性和支持


    - 兼容性:适用于多种 PCB 设计,具有广泛的应用兼容性。
    - 支持信息:厂商提供详尽的技术文档和客户支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - Q1:产品是否耐受高温环境?
    - A1:是,可耐受 -55°C 至 +150°C 的温度范围。
    - Q2:是否需要特殊的散热措施?
    - A2:在高功率应用中,推荐采用双面散热,以降低热阻抗。

    总结和推荐


    综上所述,DMC3016LDV 作为一款先进的互补增强型模式 MOSFET,具有出色的性能参数和广泛的适用范围。无论是电源管理还是模拟开关应用,它都能提供高效稳定的性能。因此,我们强烈推荐此款产品给需要高性能 MOSFET 的应用工程师和系统设计师。

DMC3016LDV-13参数

参数
Id-连续漏极电流 21A,15A
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 2.4V@ 250µA
配置 -
FET类型 N+P沟道
最大功率耗散 -
通道数量 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 12mΩ@ 7A,10V,25mΩ@ 7A,10V
栅极电荷 9.5nC@ 4.5V
Ciss-不同 Vds 时的输入最大电容 1.184nF@ 15V,1.188nF@ 15V
通用封装 PDI-33338
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMC3016LDV-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMC3016LDV-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMC3016LDV-13 DMC3016LDV-13数据手册

DMC3016LDV-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2046 ¥ 1.8105
9000+ $ 0.2027 ¥ 1.7943
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5431.5
直接购买
加入购物车
