GBU401

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 4A峰值平均正向电流, 100V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: 30C-GBU401 GBU
供应商: 国内现货
标准整包数: 1

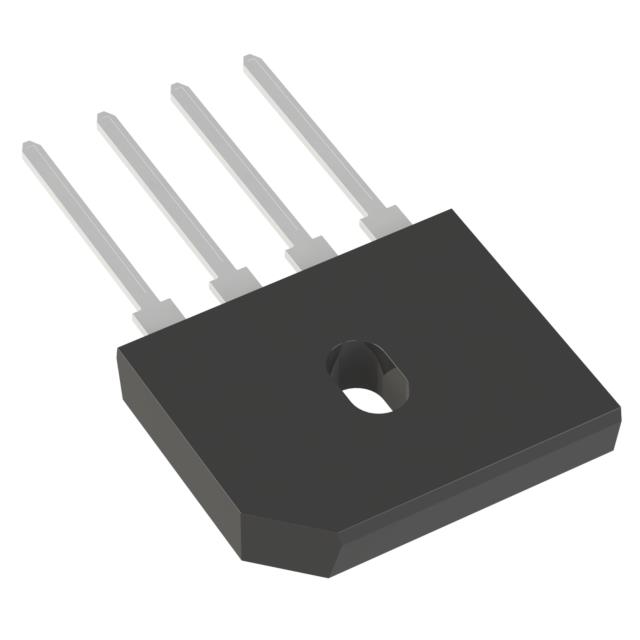

DIODES 整流二极管/整流桥 GBU401

GBU401概述

    GBU4005 - GBU410:4.0A 玻璃钝化桥式整流器

    1. 产品简介


    GBU4005 至 GBU410 是由 Diodes Incorporated 生产的玻璃钝化桥式整流器。这些整流器主要用于单相、60Hz 的电阻负载或电感负载,在某些情况下(如容性负载)需要降低电流至 20%。它们广泛应用于各种电路板应用中,具有良好的耐热性和高可靠性。

    2. 技术参数


    以下是 GBU4005 至 GBU410 的技术规格:
    | 特性 | 符号 | GBU4005 | GBU401 | GBU402 | GBU404 | GBU406 | GBU408 | GBU410 |
    |
    | 峰值重复反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 工作峰值反向电压 | VRWM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 直流阻挡电压 | VR | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | RMS 反向电压 | VR(RMS) | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 平均正向整流电流(注1) | I(AV) | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A |
    | 非重复峰值正向浪涌电流 | IFSM | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A |
    | 正向电压(每单元) | VFM | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V |
    | 峰值反向电流(TC = 25°C) | IR | 50 µA | 50 µA | 50 µA | 50 µA | 50 µA | 50 µA | 50 µA |
    | 2t 融断额定值(注2) | I2t | 93 A2s | 93 A2s | 93 A2s | 93 A2s | 93 A2s | 93 A2s | 93 A2s |
    | 每单元典型总电容(注3) | CT | 80 pF | 80 pF | 80 pF | 80 pF | 80 pF | 80 pF | 80 pF |
    | 典型热阻 (结到外壳)(注1) | RθJC | 2.2°C/W | 2.2°C/W| 2.2°C/W| 2.2°C/W| 2.2°C/W| 2.2°C/W| 2.2°C/W|
    | 工作及存储温度范围 | Tj, TSTG | -55°C~+150°C |

    3. 产品特点和优势


    - 玻璃钝化晶片结构:提高可靠性和长期稳定性。
    - 高外壳击穿电压:达到 1500VRMS,适用于多种应用。
    - 低反向漏电流:减少不必要的功率损耗。
    - 高峰值正向浪涌电流:耐受能力强,适用于大电流环境。
    - UL 认证:符合严格的行业标准,确保产品质量。
    - 无铅封装:RoHS 合规,环保友好。

    4. 应用案例和使用建议


    - 单相 60Hz 电路:适用于大多数常见的单相交流电源应用。
    - 电阻负载或电感负载:适合在电感和电阻负载下稳定工作。
    - 容性负载降额使用:对于容性负载需要将电流降低 20%。
    使用建议:
    - 在电路设计中合理考虑散热问题,使用适当的散热片以确保最佳性能。
    - 注意电流降额操作,特别是对于容性负载,避免因过载导致损坏。

    5. 兼容性和支持


    GBU4005 至 GBU410 可与其他常见的电子元器件配合使用,如电容和电感器。厂商提供详细的装配指南和支持服务,确保客户能够顺利安装和使用产品。更多详细信息可以在厂商的官方网站上找到。

    6. 常见问题与解决方案


    - Q: 产品过热怎么办?
    - A: 确保使用合适的散热片,并适当降低负载电流。

    - Q: 如何确认产品的使用寿命?
    - A: 查看厂商提供的寿命测试报告,根据实际应用环境选择合适的产品。

    7. 总结和推荐


    综上所述,GBU4005 至 GBU410 具备优良的性能和可靠性,特别是在恶劣环境下表现出色。这些产品的高耐热性和低反向漏电流使其成为许多应用的理想选择。强烈推荐在单相交流电路中使用这些整流器。

GBU401参数

参数
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 4A
Ir - 反向电流 5μA
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU401厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU401数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU401 GBU401数据手册

GBU401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.31
20+ ¥ 1.65
400+ ¥ 1.639
1000+ ¥ 1.617
库存: 689
起订量: 1 增量: 20
交货地:
最小起订量为:1
合计: ¥ 2.31
