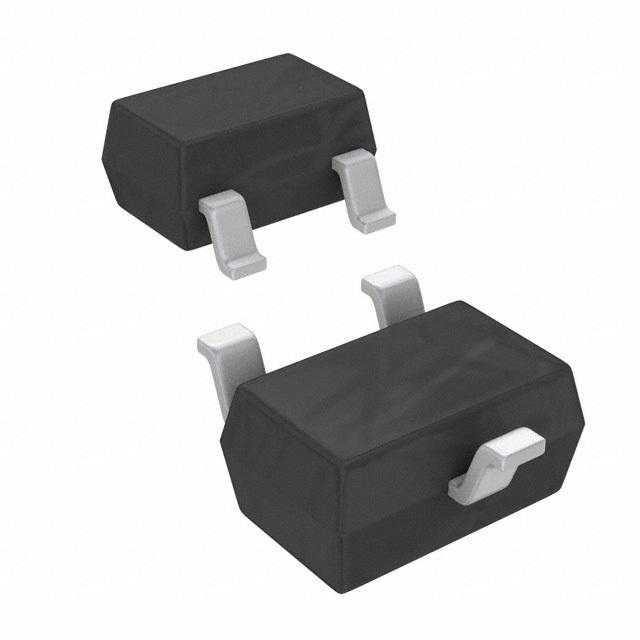

ZUMT618TA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 250mV@ 50mA,1.25A NPN 500mW 5V 10nA 20V 20V 1.25A SOT-323 贴片安装 2.2mm*1.26mm*1mm
供应商型号: 30C-ZUMT618TA SOT323
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) ZUMT618TA

ZUMT618TA概述

    Super323™ SOT323 NPN Silicon Power (Switching) Transistor

    产品简介


    Super323™ SOT323 是一款高性能的NPN硅基功率(开关)晶体管,具有低功耗、高电流处理能力和优秀的开关特性。这款晶体管广泛应用于电信设备、DC-DC转换器的提升功能以及电机驱动等领域。

    技术参数


    以下是Super323的主要技术参数:
    - 功率消耗:连续模式下最大500mW(静止空气条件下)
    - 集电极连续电流:IC CONT 1.25A
    - 峰值脉冲电流:ICM 4A
    - 热阻抗:RCE(sat) 125mΩ(在1.25A时)
    - 绝对最大额定值:
    - 集电极-基极电压VCBO:20V
    - 集电极-发射极电压VCEO:20V
    - 发射极-基极电压VEBO:5V
    - 工作温度范围:-55°C 至 +150°C

    产品特点和优势


    Super323具有以下几个显著的优势:
    - 高效能:最高可达500mW的功率消耗和1.25A的连续集电极电流,使其成为适用于高功率需求应用的理想选择。
    - 快速开关:极低的饱和压降(RCE(sat)),确保了快速的开关操作,降低了功耗。
    - 宽温操作范围:能够在极端温度条件下稳定工作,适应各种严苛的环境要求。
    - 优异的电流转移比(hFE):在不同工作电流下保持稳定的电流转移比,提升了整体效率。

    应用案例和使用建议


    Super323的应用实例包括电信设备、DC-DC转换器的提升功能以及电机驱动。根据手册中的描述,为了获得最佳性能,建议:
    - 在高电流应用中使用时,注意散热管理以避免过热。
    - 尽量减少脉冲宽度和增加重复频率,以降低热应力。
    - 在DC-DC转换器中作为升压器使用时,需要考虑负载电流的变化对晶体管的影响。

    兼容性和支持


    Super323与其他标准SOT323封装的元件具有良好的兼容性,适用于各种主流PCB设计。制造商提供了详细的技术支持文档和售后服务,以帮助客户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:晶体管发热严重
    - 解决方法:检查电路是否满足冷却条件,增加散热片或者改变电路布局以提高散热效果。
    - 问题:切换速度慢
    - 解决方法:检查驱动电路的设计,适当增加基极电流以加速开关过程。
    - 问题:电流控制不稳定
    - 解决方法:调整电路参数,如增加串联电阻以稳定电流,或者重新设计驱动电路。

    总结和推荐


    总体来看,Super323是一款功能强大且高效的NPN硅基功率(开关)晶体管。其优良的电气特性和广泛的工作温度范围使其在多种应用场景中表现出色。对于需要高性能功率处理的应用,Super323是值得推荐的产品。通过正确使用和管理,它能够提供可靠、稳定的性能表现。

ZUMT618TA参数

参数
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 20V
集电极电流 1.25A
配置 独立式
最大集电极发射极饱和电压 155mV
集电极截止电流 10nA
最大功率耗散 500mW
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 50mA,1.25A
VCEO-集电极-发射极最大电压 20V
长*宽*高 2.2mm*1.26mm*1mm
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZUMT618TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZUMT618TA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZUMT618TA ZUMT618TA数据手册

ZUMT618TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.078
200+ ¥ 0.8294
1500+ ¥ 0.7205
3000+ ¥ 0.627
库存: 2438
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.07
