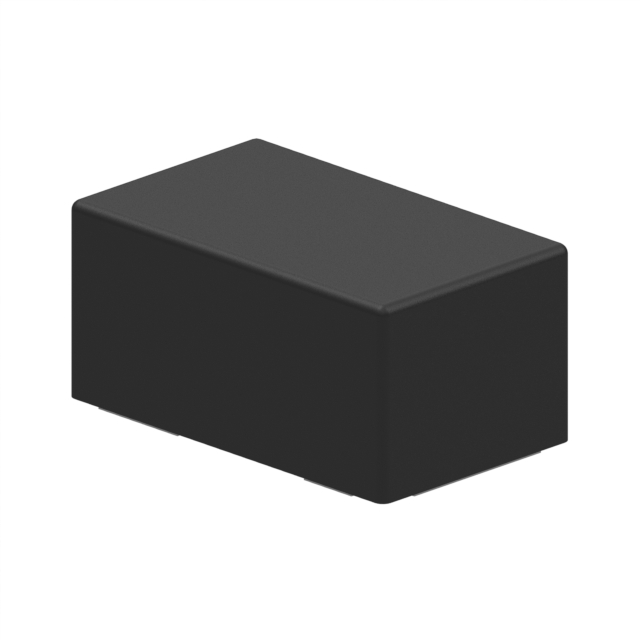

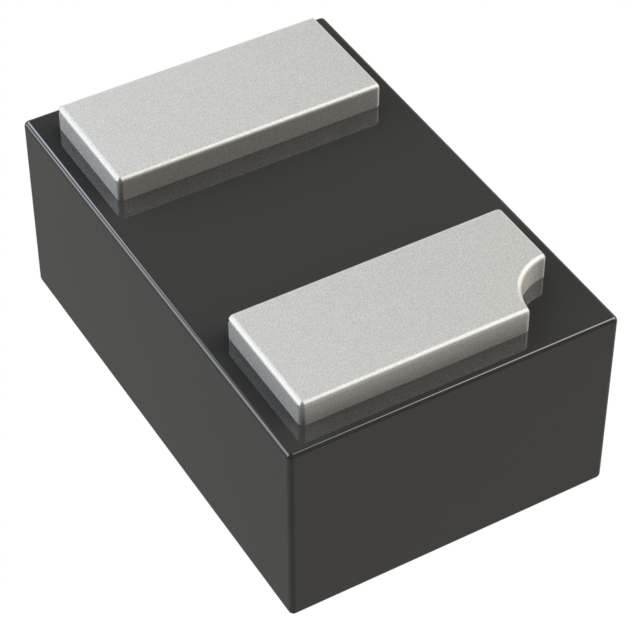

BZT52C11LP-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 100nA 11V 20Ω 250mW 独立式 DFN 贴片安装 1mm*600μm*470μm
供应商型号: BZT52C11LP-7
供应商: 国内现货
标准整包数: 3000
DIODES 齐纳(稳压)二极管 BZT52C11LP-7

BZT52C11LP-7概述

    BZT52C2V4LP - BZT52C39LP Zener Diode 技术手册解析

    产品简介


    BZT52C2V4LP 至 BZT52C39LP 系列是适用于表面贴装技术(SMT)的瞬态电压抑制二极管(TVS)。这些二极管主要用于电路保护和电压调节,具有超小的无引线表面贴装封装,适用于自动化装配过程。它们符合 RoHS 标准,采用环保材料制造,并通过 AEC-Q101 标准认证,确保了高可靠性。

    技术参数


    以下是这些二极管的主要技术规格:
    - 物理尺寸:
    - 长度(A):0.95 mm 至 1.075 mm
    - 宽度(B):0.55 mm 至 0.675 mm
    - 厚度(C):0.45 mm 至 0.55 mm
    - 引脚间距(D):0.2 mm 至 0.3 mm
    - 圆点位置(G):0.47 mm 至 0.53 mm
    - 圆点深度(H):0 mm 至 0.05 mm
    - 排距(N):0 mm 至 0.4 mm
    - 圆点半径(R):0.05 mm 至 0.15 mm
    - 额定值:
    - 正向电压(@ IF = 10 mA):VF ≤ 0.9 V
    - 最大功率耗散(@ TA = 25°C):Pd ≤ 250 mW
    - 热阻(Junction to Ambient Air):RθJA ≤ 500 °C/W
    - 工作和存储温度范围:Tj, TSTG = -65°C 至 +150°C
    - 电气特性:
    - 击穿电压范围:2.2 V 至 41 V
    - 最大稳态阻抗(@ IZT):ZZT ≤ 100 Ω
    - 最大反向电流(@ VR):IR ≤ 20 mA
    - 温度系数(@ IZTC):±3.5 mV/°C

    产品特点和优势


    - 超小型封装:适应高密度集成电路板设计。
    - 适合自动化装配:提高生产效率和一致性。
    - 绿色环保:无铅设计,符合RoHS标准,满足环保要求。
    - 高可靠性:通过AEC-Q101认证,适用于汽车和其他高可靠性应用。

    应用案例和使用建议


    这些Zener二极管广泛应用于电路保护和电压稳定,例如:
    - 电源稳压:保护电路免受电压波动的影响。
    - 浪涌吸收:在瞬时高压环境下保护敏感电子组件。
    - 信号调理:稳定模拟和数字信号。
    建议:
    - 使用时需确保散热良好,避免过热导致性能下降。
    - 在布局上遵循推荐的焊盘设计,以确保最佳的电气连接和热传导。

    兼容性和支持


    这些二极管适用于各种工业标准PCB材料。厂商提供详细的订购信息和技术支持,确保客户能够顺利集成到他们的系统中。

    常见问题与解决方案


    - 问题1:击穿电压不准确。
    - 解决方案:检查焊接质量和PCB布局是否符合规范。

    - 问题2:温漂明显。
    - 解决方案:确保工作环境温度稳定,使用温度补偿电路。

    总结和推荐


    综上所述,BZT52C2V4LP 至 BZT52C39LP 系列Zener二极管凭借其超小封装、高可靠性、绿色环保和适用性强的特点,非常适合现代电子设备的应用需求。特别是对于需要高度集成和严格可靠性的场合,强烈推荐使用这些产品。

BZT52C11LP-7参数

参数
最大齐纳阻抗 20Ω
电压容差 ±5%
最大功率耗散 250mW
标称齐纳电压 11V
配置 独立式
最大功率 0.25
Ir - 反向电流 100nA
长*宽*高 1mm*600μm*470μm
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
