BC847C-7-F

产品分类: 三极管(BJT)
厂牌: DIODES

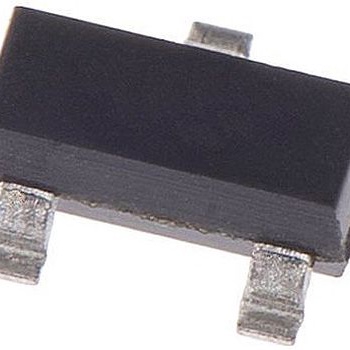

产品描述: DiodesZetex NPN晶体管, SOT-23封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压45 V
供应商型号: AV-S-BC847C-7-F
供应商: Avnet
标准整包数: 3000
DIODES 三极管(BJT) BC847C-7-F

BC847C-7-F概述


    产品简介


    BC846A-BC848C 是一款小型信号双极型晶体管(NPN),封装形式为SOT23。它具有高可靠性,适用于自动插入工艺,广泛应用于开关和音频放大器等领域。此外,这些产品符合RoHS标准,无卤素且环保。

    技术参数


    - 机械数据:
    - 封装: SOT23
    - 材质: 模塑塑料,“绿色”模塑化合物
    - 燃烧等级: UL 94V-0
    - 潮湿敏感度: J-STD-020等级1
    - 引脚: 镀锡层(按MIL-STD-202方法208标准)
    - 重量: 约0.008克
    - 绝对最大额定值:
    - 集电极-基极电压 (VCBO): BC846 - 80V,BC847 - 50V,BC848 - 30V
    - 集电极-发射极电压 (VCEO): BC846 - 65V,BC847 - 45V,BC848 - 30V
    - 发射极-基极电压 (VEBO): BC846/BC847 - 6.0V,BC848 - 5.0V
    - 连续集电极电流 (IC): 100mA
    - 最大功率耗散 (PD): 310mW (标准),350mW (特殊)
    - 热特性:
    - 结到环境的热阻 (RθJA): 403°C/W (标准),357°C/W (特殊)
    - 结到引脚的热阻 (RθJL): 350°C/W
    - 工作温度范围: -65°C 至 +150°C
    - 电气特性:
    - 逆向电压转移比 (hre): 1.5x10^-4 至 3x10^-4
    - 集电极-发射极饱和电压 (VCE(sat)): 90mV 至 250mV
    - 基极-发射极导通电压 (VBE(on)): 580mV 至 770mV

    产品特点和优势


    BC846A-BC848C 具有多种优势,使其在各种应用中脱颖而出:
    - 高可靠性: 符合AEC-Q101标准,确保高可靠性。
    - 环保设计: 无铅、无卤素,符合RoHS标准。
    - 兼容性强: 可与互补的PNP类型(如BC856-BC858)配合使用。
    - 广泛的温度适应性: 工作温度范围宽泛,适合多种恶劣环境条件。

    应用案例和使用建议


    BC846A-BC848C 广泛应用于开关电源和音频放大器等电路中。例如,在开关电源中,可以作为控制电路的一部分来调节输出电压;在音频放大器中,可用于增强音频信号。
    使用建议:
    - 在高温环境下使用时,应注意散热以防止过热损坏。
    - 在焊接过程中,使用适当的焊接温度和时间,避免损坏器件。

    兼容性和支持


    BC846A-BC848C 具有良好的兼容性,可与互补的PNP类型(如BC856-BC858)配合使用。Diodes Incorporated提供了详尽的支持文档和技术支持,包括垫片布局建议和封装尺寸指南。

    常见问题与解决方案


    1. 问题: 如何判断器件已损坏?
    - 解决方案: 使用万用表测量集电极-发射极之间的电阻,如果电阻异常,则可能已经损坏。
    2. 问题: 如何避免静电损坏?
    - 解决方案: 在处理器件时佩戴防静电手环,并确保所有工作台面接地。

    总结和推荐


    总体而言,BC846A-BC848C是一款高性能的小型信号NPN晶体管,具备高可靠性、环保特性及广泛的应用场景。推荐在开关电源和音频放大器等场合使用。Diodes Incorporated提供的详细技术支持和文档使得这款产品成为相关领域的理想选择。

BC847C-7-F参数

参数
集电极截止电流 15nA
最大功率耗散 350mW
VEBO-最大发射极基极电压 6V
VCEO-集电极-发射极最大电压 45V
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 600mV@ 5mA,100mA
最大集电极发射极饱和电压 600mV@ 5mA,100mA
配置 独立式
VCBO-最大集电极基极电压 50V
晶体管类型 NPN
长*宽*高 2.9mm*1.3mm*1.03mm
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BC847C-7-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BC847C-7-F数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES BC847C-7-F BC847C-7-F数据手册

BC847C-7-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.017 ¥ 0.1506
21000+ $ 0.016 ¥ 0.1412
33000+ $ 0.0112 ¥ 0.0992
123000+ $ 0.0101 ¥ 0.0894
252000+ $ 0.0095 ¥ 0.0845
774000+ $ 0.0092 ¥ 0.0815
1164000+ $ 0.0087 ¥ 0.0766
库存: 177000
起订量: 12000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 451.8
