KBP406G

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 600V 130A 5μA 4A KBP-4 通孔安装 14.75mm*3.65mm*10.6mm
供应商型号: KBP406G
供应商: 国内现货
标准整包数: 35

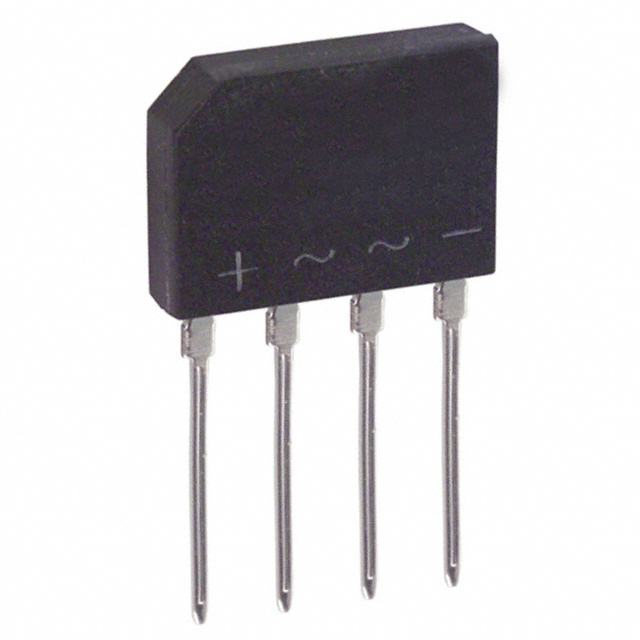

DIODES 整流二极管/整流桥 KBP406G

KBP406G概述

    KBP404G-KBP410G 4.0A GLASS PASSIVATED BRIDGE RECTIFIER

    1. 产品简介


    KBP404G-KBP410G 是一款适用于多种电子设备的桥式整流器。这些产品具有高可靠性和低功耗的特点,广泛应用于AC/DC电源转换、LED照明、家用电器、办公设备及通信系统等领域。KBP404G-KBP410G 系列产品主要包括四种不同电压等级:400V、600V、800V 和 1000V。

    2. 技术参数


    - 最大重复峰值反向电压(VRRM):400V, 600V, 800V, 1000V
    - 最大正向平均输出电流(IO):4.0A
    - 最大正向电压降(VF MAX):1.1V
    - 最大反向漏电流(IR MAX):5µA
    - 峰值重复正向浪涌电流(IFSM):130A(8.3ms),260A(1ms)
    - 热阻抗:RθJC (典型值) = 6°C/W,RθJL (典型值) = 8°C/W,RθJA (典型值) = 15°C/W
    - 工作温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    - 玻璃封装结构:采用玻璃封装工艺,提供出色的机械稳定性和耐热性。
    - 高耐压能力:最高可承受1000V峰值反向电压。
    - 低反向漏电流:最小化静态功耗。
    - 强大的浪涌电流处理能力:最高可达130A峰值重复正向浪涌电流。
    - 适合PCB应用:紧凑的设计使其易于集成到印刷电路板中。
    - 环保材料:符合欧盟RoHS标准,无铅表面处理。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于家电、通讯设备、LED照明等领域,特别是在需要高压、高可靠性整流的应用场景。
    - 使用建议:
    - 在高负载情况下,确保散热良好以避免过热。
    - 选择合适的电压等级以适应具体应用需求。
    - 定期检查和维护,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:KBP404G-KBP410G 具有广泛的通用性,可与其他标准电子元件和设备兼容。
    - 厂商支持:Diodes Incorporated 提供详细的技术文档和产品支持,客户可以访问官网获取更多资源和帮助。

    6. 常见问题与解决方案


    - 问题1:如何防止整流器过热?
    - 解决方案:增加散热措施,如加装散热片或使用散热器。
    - 问题2:反向漏电流过大怎么办?
    - 解决方案:检查电路设计,确保接线正确;考虑更换更高品质的元件。
    - 问题3:浪涌电流导致整流器损坏怎么办?
    - 解决方案:使用合适的保险丝或瞬态抑制二极管保护电路。

    7. 总结和推荐


    KBP404G-KBP410G 4.0A 玻璃封装桥式整流器凭借其高性能、高可靠性及广泛应用领域,在电子设备中表现出色。尤其适用于需要高压整流和严格环境要求的应用。整体而言,这款产品是一款值得推荐的优质整流器,特别适用于需要高压、大功率整流的场景。

KBP406G参数

参数
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 130A
配置 -
If - 正向电流 4A
长*宽*高 14.75mm*3.65mm*10.6mm
通用封装 KBP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

KBP406G厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

KBP406G数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES KBP406G KBP406G数据手册

KBP406G封装设计

查看详情并下载
Symbol
Footprint
3D Model
