DMT10H010LPS-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.2W(Ta),139W(Tc) 20V 3.5V@ 250µA 71nC@ 10 V 1个N沟道 100V 9.5mΩ@ 13A,10V 9.4A,98A 3nF@50V PDI-50608,QFN-8 贴片安装 4.9mm(长度)*5.8mm(宽度)
供应商型号: DMT10H010LPS-13
供应商: 国内现货
标准整包数: 2500

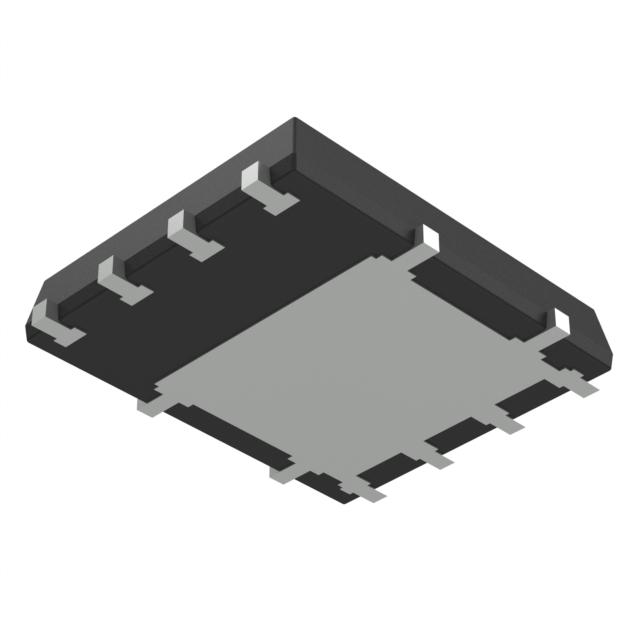

DIODES 场效应管(MOSFET) DMT10H010LPS-13

DMT10H010LPS-13概述

    DMT10H010LPS 技术手册综述

    产品简介


    DMT10H010LPS 是一款由 Diodes Incorporated 生产的 N-Channel 增强型 MOSFET(金属氧化物半导体场效应晶体管)。它主要用于笔记本电池电源管理和负载开关等应用,特别是在电机控制、DC-DC 转换器和电源管理等领域。这款 MOSFET 旨在通过最小化导通电阻(RDS(ON))并保持卓越的开关性能来提高效率。

    技术参数


    - 最大电压 (VDS):100V
    - 最大连续漏极电流 (ID):98A (在 TC = +25°C 下)
    - 最大脉冲漏极电流 (IDM):250A (10μs 脉冲,占空比为 1%)
    - 静态漏源导通电阻 (RDS(ON)):8.3mΩ (在 VGS = 10V, ID = 13A 下)
    - 最大输入电容 (Ciss):4166pF (VDS = 50V, VGS = 0V, f = 1MHz)
    - 工作温度范围 (TJ, TSTG):-55°C 到 +150°C

    产品特点和优势


    1. 低 RDS(ON):该 MOSFET 的低 RDS(ON) 能够有效减少通态损耗,适用于高效率转换。
    2. 快速开关速度:具备高转换效率,适用于需要快速开关的应用场合。
    3. 紧凑设计:采用薄型封装(<1.1mm),非常适合空间受限的设计。
    4. 环保材料:符合 RoHS 规范,无卤素和锑,是绿色产品。
    5. 高可靠性:符合 AEC-Q101 标准,适合高可靠性应用。

    应用案例和使用建议


    - 电机控制:由于具备低 RDS(ON) 和快速开关速度,DMT10H010LPS 在电机控制应用中可以显著降低功耗并提高系统效率。
    - DC-DC 转换器:适用于高效率的 DC-DC 转换器,能够有效地减小热损失,提高整体性能。
    - 电源管理:特别适用于笔记本电脑的电源管理系统,有助于延长电池寿命。
    使用建议:
    - 选择适当的散热方案以确保在高温环境下正常运行。
    - 使用时应注意不要超过最大额定电流和电压,以避免损坏器件。
    - 针对不同的工作环境,进行详细热模拟和测试,确保器件的可靠性和性能。

    兼容性和支持


    - 兼容性:DMT10H010LPS 可以轻松与其他标准的电子元件兼容,适用于多种电路设计。
    - 支持和服务:Diodes Incorporated 提供详尽的技术文档和应用指南,客户可以通过其官方网站获取更多技术支持信息。

    常见问题与解决方案


    1. 过温问题:
    - 解决方案:增加散热片或散热器,保证良好的散热效果。
    2. 过电流损坏:
    - 解决方案:检查电路设计是否合理,避免超载现象发生。
    3. 开关速度慢:
    - 解决方案:优化栅极驱动电路,降低栅极电阻,提高开关速度。

    总结和推荐


    DMT10H010LPS 以其出色的性能和高可靠性,在多个应用领域中表现出色。特别是对于需要高效率和紧凑设计的场合,如电机控制、DC-DC 转换器和电源管理等,推荐优先考虑使用 DMT10H010LPS。它的环保特性和高可靠性使其成为一种值得信赖的产品。

DMT10H010LPS-13参数

参数
最大功率耗散 1.2W(Ta),139W(Tc)
Ciss-不同 Vds 时的输入最大电容 3nF@50V
FET类型 1个N沟道
栅极电荷 71nC@ 10 V
Vgs-栅源极电压 20V
配置 -
Id-连续漏极电流 9.4A,98A
Vds-漏源极击穿电压 100V
通道数量 -
Rds(On)-漏源导通电阻 9.5mΩ@ 13A,10V
Vgs(th)-栅源极阈值电压 3.5V@ 250µA
长*宽*高 4.9mm(长度)*5.8mm(宽度)
通用封装 PDI-50608,QFN-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DMT10H010LPS-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMT10H010LPS-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMT10H010LPS-13 DMT10H010LPS-13数据手册

DMT10H010LPS-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 4.303
7500+ ¥ 4.1584
25000+ ¥ 4.0861
27500+ ¥ 4.0499
库存: 27500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 10757.5
