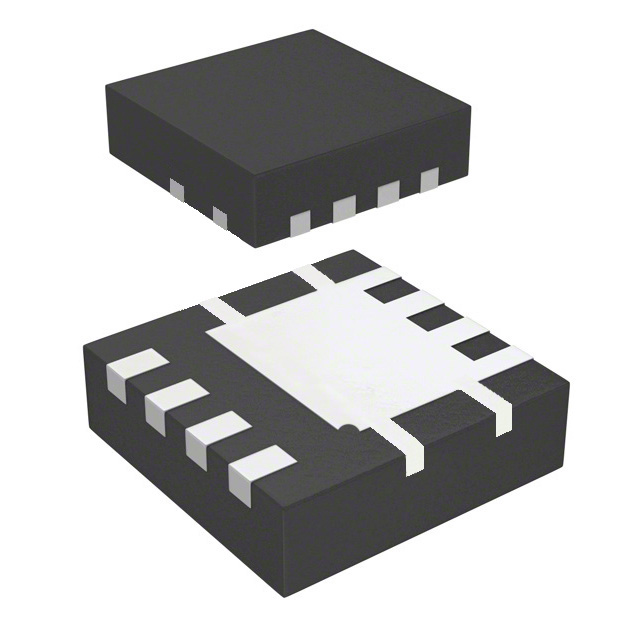

DMTH3004LFG-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.5W 16V 1V 44nC@ 10V,20nC@ 4.5V 1个N沟道 30V 5.5mΩ@ 10V 15A 2.37nF@ 15V PDI-33338 贴片安装,黏合安装
供应商型号: AV-S-DIIDMTH3004LFG7
供应商: Avnet
标准整包数: 2000
DIODES 场效应管(MOSFET) DMTH3004LFG-7

DMTH3004LFG-7概述

    DMTH3004LFG N-Channel Enhancement Mode MOSFET

    1. 产品简介


    产品类型: DMTH3004LFG是一款N沟道增强型MOSFET。
    主要功能: 该MOSFET设计用于最小化导通电阻(RDS(ON))同时保持卓越的开关性能,特别适用于高效率电源管理应用。
    应用领域: 适用于发动机管理系统、车身控制电子设备、DC-DC转换器等领域。

    2. 技术参数


    - 击穿电压(VDS): 30V
    - 栅源电压(VGSS): ±16V
    - 持续漏极电流(VGS=10V, TC=+25°C): 75A
    - 最大连续体二极管正向电流(IS): 3A
    - 脉冲漏极电流(100µs脉冲,占空比=1%): 250A
    - 脉冲体二极管正向电流(100µs脉冲,占空比=1%): 250A
    - 雪崩电流(I=0.3mH): 27A
    - 雪崩能量(E=0.3mH): 110mJ
    - 总功耗(PD): 50W
    - 热阻(RθJC): 3°C/W
    - 静态漏源导通电阻(RDS(ON)):
    - 4.1至5.5mΩ(VGS=10V, ID=20A)
    - 6.2至8.5mΩ(VGS=4.5V, ID=7A)
    - 驱动电阻(Rg): 0.6Ω

    3. 产品特点和优势


    - 低RDS(ON): 确保导通损耗最小化
    - 优异的Qgd x RDS(ON)产品(FOM)
    - 紧凑且热效高的封装: 能够提高产品密度
    - 占用空间小: 比SO-8封装小33%,从而减小最终产品尺寸
    - 100%雪崩测试合格
    - 无铅,完全符合RoHS标准
    - 无卤素和锑,绿色环保

    4. 应用案例和使用建议


    应用案例: DMTH3004LFG广泛应用于发动机管理系统、车身控制电子设备及DC-DC转换器中。这些应用要求高性能的开关器件,以确保系统稳定运行和高效率。
    使用建议:
    - 由于其优秀的散热性能,可以在高功率密度应用中优先考虑使用。
    - 在需要较小板面积的应用中,DMTH3004LFG的紧凑封装使其成为理想选择。
    - 应该特别注意使用条件和环境温度,以确保最佳性能和可靠性。

    5. 兼容性和支持


    - 兼容性: 该产品适合各种不同的电路设计,尤其适用于高效率电源管理电路。
    - 支持: 厂商提供详尽的技术支持文档和售后服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    问题1: 设备在高温环境下表现不佳。
    解决方案: 确认工作环境温度是否超出规格范围。若确实超出,考虑改善散热条件,如增加散热片或使用散热风扇。
    问题2: 开关时出现过冲或下冲现象。
    解决方案: 尽量减少寄生电感,优化电路布局,或者考虑使用更适合的应用场合适配的栅极电阻。

    7. 总结和推荐


    总结: DMTH3004LFG N沟道增强型MOSFET以其低导通电阻、紧凑封装和出色的热性能,为多种高效率电源管理应用提供了卓越的选择。它具备优良的可靠性,易于集成到各种电路设计中。
    推荐: 强烈推荐在高效率电源管理和需要小封装的应用中使用DMTH3004LFG,特别是在电池供电和便携式设备中。

DMTH3004LFG-7参数

参数
Vds-漏源极击穿电压 30V
最大功率耗散 2.5W
配置 独立式
Rds(On)-漏源导通电阻 5.5mΩ@ 10V
Vgs(th)-栅源极阈值电压 1V
Vgs-栅源极电压 16V
Ciss-不同 Vds 时的输入最大电容 2.37nF@ 15V
FET类型 1个N沟道
通道数量 1
Id-连续漏极电流 15A
栅极电荷 44nC@ 10V,20nC@ 4.5V
通用封装 PDI-33338
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

DMTH3004LFG-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMTH3004LFG-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMTH3004LFG-7 DMTH3004LFG-7数据手册

DMTH3004LFG-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
