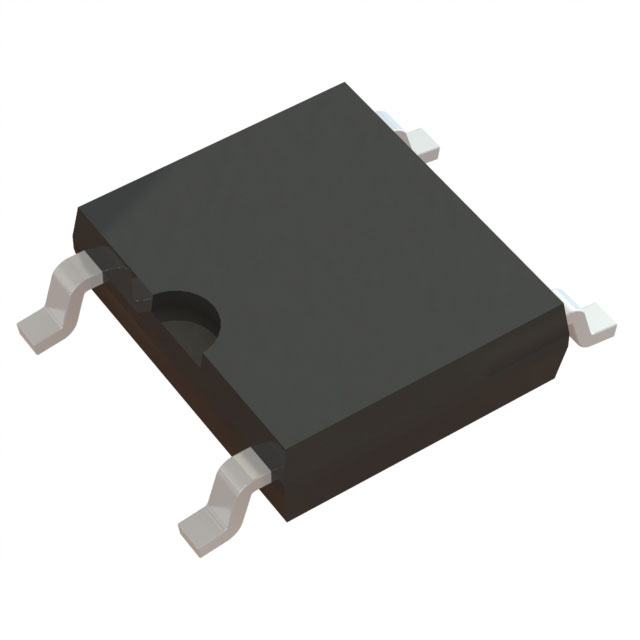

RABF24-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 400V 60A 150ns 5μA 2A SOPA-4 贴片安装 5.3mm*4.6mm*1.25mm
供应商型号: RABF24-13
供应商: 国内现货
标准整包数: 5000
DIODES 整流二极管/整流桥 RABF24-13

RABF24-13概述

    高质量文章:RABF22-RABF210快恢复二极管技术手册解析

    1. 产品简介


    RABF22-RABF210 是一款由Diodes Incorporated推出的表面贴装型快速玻璃钝化桥式整流器,广泛应用于开关电源(SMPS)、LED照明、适配器、电池充电器、家用电器、办公设备以及通信领域的AC到DC全波桥式整流电路中。产品提供额定电压范围为200V至1000V,额定电流为2A,具有高效率、小体积、快速恢复等显著特点。

    2. 技术参数


    以下为RABF22-RABF210的关键技术参数:
    | 参数类别 | 符号 | 型号范围 | 单位 |
    ||
    | 峰值重复反向电压 | VRRM | 200V/400V/600V/800V/1000V | V |
    | 平均整流输出电流 | IO | 2.0 | A |
    | 最大正向电压(每单元) | VFM | 1.3 | V |
    | 最大反向恢复时间 | tRR | 150ns/250ns/500ns | ns |
    | 峰值反向电流 | IR | 5.0/200 | μA |
    | 热阻抗 | RθJA/RθJL | 63°C/W/25°C/W | °C/W |
    此外,其工作温度范围为-55°C至+150°C,支持无铅工艺且符合RoHS标准,是一种环保型“绿色”电子器件。

    3. 产品特点和优势


    RABF22-RABF210凭借多项技术优势脱颖而出:
    1. 玻璃钝化芯片结构:增强热稳定性,提高可靠性。
    2. 微型表面贴装封装:有效节省PCB空间,简化电路设计。
    3. 高电流能力:支持高达2A的连续电流输出。
    4. 快速反向恢复特性:适合高频应用需求。
    5. 低正向压降:减少功率损耗,提升效率。
    6. 绿色环保材料:无卤素、锑及铅,满足全球环保法规要求。
    这些特性使其成为高效能、低成本解决方案的理想选择,适用于各种现代电子设备。

    4. 应用案例和使用建议


    根据技术手册描述,RABF22-RABF210适用于多种应用场景:
    - 开关电源(SMPS):用于直流母线电压整流,实现高效能量转换。
    - LED照明:适合作为桥式整流组件,确保稳定供电。
    - 电池充电器:优化充电效率,延长电池寿命。
    使用建议:
    1. 在使用时需注意电流限制,对于电容性负载,建议将电流降低20%以避免过载风险。
    2. 确保PCB布局合理,特别是散热设计,以最大化发挥其性能。
    3. 结合其他元件(如滤波电容),构建完整的整流电路系统。

    5. 兼容性和支持


    RABF22-RABF210采用SOPA-4封装形式,可直接焊接于标准PCB板上,与大多数主流焊接设备兼容。同时,Diodes Incorporated提供了详尽的技术文档、在线技术支持以及长期的产品保障服务,帮助用户快速部署解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向漏电流过大 | 检查焊接质量和封装完整性 |
    | 温度过高导致性能下降 | 加强散热措施,改善热管理 |
    | 整流效率低 | 调整外围电路参数,优化负载条件 |

    7. 总结和推荐


    综上所述,RABF22-RABF210是一款高性能、多功能的桥式整流器,尤其适合需要高频率、高可靠性的应用场景。其紧凑的设计、优越的电气性能和广泛的兼容性,使其在市场上具有很强的竞争优势。我们强烈推荐此产品作为高效能、绿色环保型整流解决方案的选择。
    最终结论:RABF22-RABF210是值得信赖且高效的应用于各类电子设备的重要元件。如果您正在寻找可靠、耐用的桥式整流器,它无疑是您的最佳选择!

RABF24-13参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 150ns
正向浪涌电流 60A
长*宽*高 5.3mm*4.6mm*1.25mm
通用封装 SOPA-4
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

RABF24-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

RABF24-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES RABF24-13 RABF24-13数据手册

RABF24-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.8385
10000+ ¥ 0.774
20000+ ¥ 0.7611
40000+ ¥ 0.7418
80000+ ¥ 0.7418
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 4192.5
