ZXMP6A17GTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES

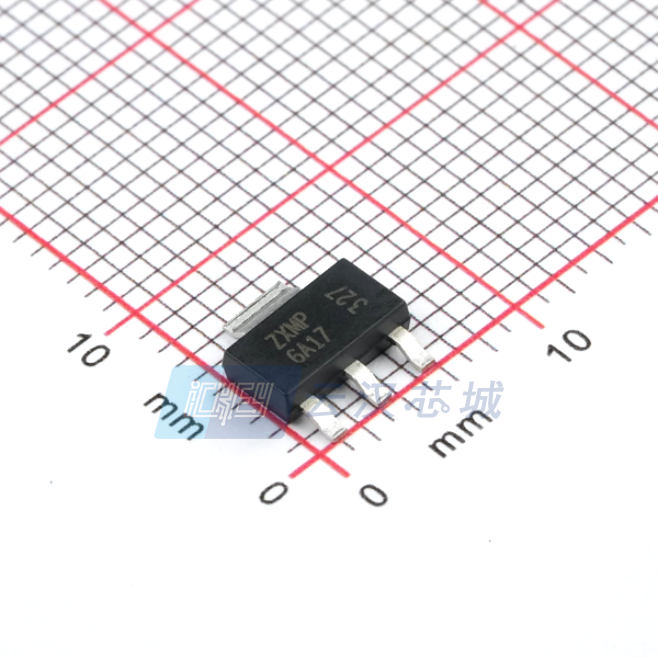

产品描述: DiodesZetex P沟道增强型MOS管, Vds=60 V, 4.3 A, SOT-223封装, 表面贴装, 3引脚
供应商型号: 11M-ZXMP6A17GTA
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) ZXMP6A17GTA

ZXMP6A17GTA概述

    ZXMP6A17G P-Channel Enhancement Mode MOSFET 技术手册

    1. 产品简介


    ZXMP6A17G 是一款由 Diodes Incorporated 设计和生产的 P-Channel 增强模式 MOSFET(金属氧化物半导体场效应晶体管)。这款 MOSFET 主要应用于电机控制、直流-直流转换器、电源管理功能和不间断电源等领域。它的设计目的是最小化导通电阻,同时保持出色的开关性能,适用于高效率的功率管理系统。

    2. 技术参数


    - 最大额定值:
    - 漏源电压 (VDSS): -60V
    - 栅源电压 (VGSS): ±20V
    - 连续漏极电流 (ID): -4.3A (TA = +70°C)
    - 脉冲漏极电流 (IDM): -13.7A
    - 持续源电流 (体二极管) (IS): -4.8A
    - 脉冲源电流 (体二极管) (ISM): -13.7A
    - 典型电气特性:
    - 栅阈值电压 (VGS(th)): -1.0V
    - 静态漏源导通电阻 (RDS(ON)): 0.096Ω (VGS = -10V, ID = -2.2A)
    - 门极输入电容 (Ciss): 637pF (VDS = -30V, VGS = 0V, f = 1MHz)
    - 输出电容 (Coss): 70.0pF
    - 反向传输电容 (Crss): 53.0pF
    - 总门极电荷 (Qg): 9.0nC (VGS = -4.5V, VDS = -30V, ID = -2.2A)
    - 热特性:
    - 功率耗散 (PD): 16W
    - 热阻抗,结到环境 (RθJA): 62.5°C/W
    - 热阻抗,结到引脚 (RθJL): 9.8°C/W
    - 工作和存储温度范围 (TJ, TSTG): -55°C 至 +150°C

    3. 产品特点和优势


    - 快速开关速度:能够实现高效的能量转换。
    - 低栅极驱动:降低了驱动功耗,提升了系统效率。
    - 低输入电容:减少了切换过程中的能量损耗。
    - 无铅封装:符合欧盟 RoHS 标准。
    - 绿色产品:无卤素、锑化合物,符合环保要求。
    - 高可靠性:通过 AEC-Q101 标准认证。

    4. 应用案例和使用建议


    ZXMP6A17G 在多种应用场景中表现出色,例如电机控制、直流-直流转换器、电源管理和不间断电源。使用建议如下:
    - 在电机控制系统中,应确保其能够承受较大的瞬态电流和电压。
    - 在电源管理系统中,建议选择合适的散热方式,以确保 MOSFET 的温度不超过其最大额定值。
    - 使用时应注意不要超过其最大额定值,尤其是电压和电流,以防止损坏。

    5. 兼容性和支持


    - ZXMP6A17G 采用 SOT223 封装,这种封装形式易于焊接,且与多数电路板设计兼容。
    - Diodes Incorporated 提供全面的技术支持和售后服务,用户可以在其官方网站获取更多关于封装和电路板布局的信息。

    6. 常见问题与解决方案


    - 问题: 开关过程中出现过温现象。
    - 解决方案: 增加散热措施,如增加散热片或改善空气流通。
    - 问题: 无法达到规定的漏源电压。
    - 解决方案: 检查电路连接是否正确,避免电路短路。
    - 问题: 开关过程中出现噪声干扰。
    - 解决方案: 使用适当的滤波器或去耦电容器来减少噪声。

    7. 总结和推荐


    ZXMP6A17G MOSFET 在设计上考虑了高效能和高可靠性,适用于多种电源管理应用。其快速开关速度、低输入电容和无铅封装使其在市场上具有较强的竞争力。对于需要高效率和可靠性的电源管理需求,ZXMP6A17G 是一个理想的选择。因此,强烈推荐该产品给那些寻求高性能、可靠性的用户。

ZXMP6A17GTA参数

参数
FET类型 1个P沟道
Vds-漏源极击穿电压 60V
通道数量 1
Rds(On)-漏源导通电阻 125mΩ@ 2.2A,10V
栅极电荷 17.7nC@ 10 V
最大功率耗散 2W(Ta)
Vgs(th)-栅源极阈值电压 1V@ 250µA
Vgs-栅源极电压 20V
Id-连续漏极电流 3A
Ciss-不同 Vds 时的输入最大电容 637pF@30V
配置 独立式双drain
长*宽*高 6.5mm*3.5mm*1.65mm
通用封装 SOT-223-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXMP6A17GTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMP6A17GTA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZXMP6A17GTA ZXMP6A17GTA数据手册

ZXMP6A17GTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.95
100+ ¥ 0.93
500+ ¥ 0.75
1000+ ¥ 0.63
库存: 4303
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 9.5
直接购买
加入购物车
