首页  >  产品百科  >  2DD2656-7

2DD2656-7

产品分类: 三极管(BJT)
厂牌: DIODES

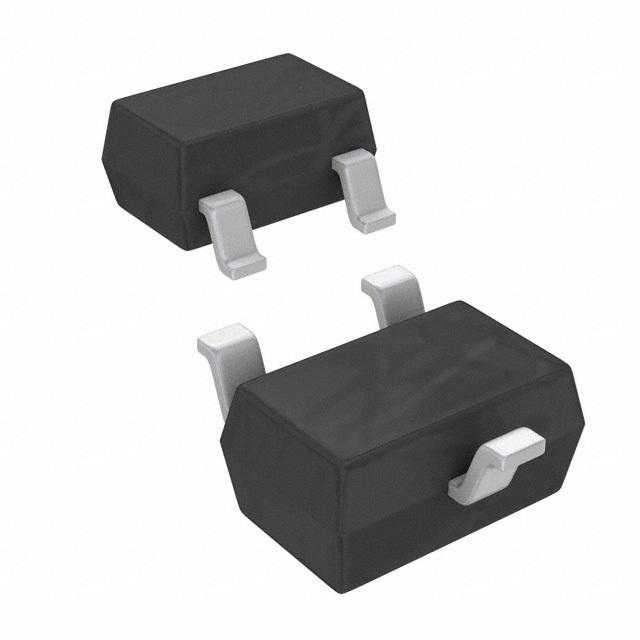

产品描述: DiodesZetex NPN低饱和度双极晶体管, SOT-323 (SC-70)封装, 贴片安装, 最大直流集电极电流1 A, 最大集电极-发射电压30 V
供应商型号: 30C-2DD2656-7 SOT323
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) 2DD2656-7

2DD2656-7概述


    产品简介


    2DD2656 是一种低饱和电压NPN表面贴装晶体管,专为低功率放大和开关应用而设计。它由Epitaxial平面结构构成,具有低集电极-发射极饱和电压。此外,还提供与其互补的PNP型号2DB1694。该晶体管采用超小型表面贴装封装,符合RoHS标准,是环保型“绿色”器件。

    技术参数


    - 最大额定值:
    - 集电极-基极击穿电压(VCBO):30 V
    - 集电极-发射极击穿电压(VCEO):30 V
    - 发射极-基极击穿电压(VEBO):6 V
    - 持续集电极电流(IC):1 A
    - 峰值脉冲集电极电流(ICM):2 A
    - 热特性:
    - 功率耗散(注3)@TA = 25°C:300 mW
    - 结到环境的热阻(注3)@TA = 25°C:417 °C/W
    - 功率耗散(注4)@TA = 25°C:500 mW
    - 结到环境的热阻(注4)@TA = 25°C:250 °C/W
    - 工作和存储温度范围(TJ, TSTG):-55 至 +150 °C
    - 电气特性:
    - 关断特性(OFF CHARACTERISTICS):
    - 集电极-发射极饱和电压(VCE(SAT)):350 mV
    - 直流电流增益(hFE):270 至 680
    - 小信号特性(SMALL SIGNAL CHARACTERISTICS):
    - 输出电容(Cobo):5 pF
    - 电流增益-带宽乘积(fT):270 MHz

    产品特点和优势


    2DD2656的主要特点是其低集电极-发射极饱和电压和超小型表面贴装封装。这些特性使其在低功耗放大和开关应用中表现出色。其“绿色”设计和RoHS合规性使其成为环保友好型选择。此外,它还提供了多种温度范围内的稳定性能,确保了广泛的适用性。

    应用案例和使用建议


    应用案例
    2DD2656适用于各种需要低功耗的场合,例如消费电子设备、汽车电子系统和工业自动化设备。特别是在要求紧凑设计的应用中,如便携式医疗设备和手持式通信设备,它的小型封装特别有利。
    使用建议
    在使用2DD2656时,建议参考手册中的建议垫片布局以获得最佳性能。此外,注意散热管理以避免过热问题。对于高功率应用,建议使用铜垫来增强热传导效率。

    兼容性和支持


    2DD2656的封装类型为SOT-323,这是一种广泛接受的标准封装形式,易于与其他电子元器件集成。制造商Diodes Incorporated提供了详尽的技术支持和维护服务,包括在线文档和专业咨询。

    常见问题与解决方案


    - 问题1:如何确定晶体管的工作温度范围?
    - 解答:查看技术手册中的电气特性部分,其中列出了工作和存储温度范围(TJ, TSTG):-55至+150°C。
    - 问题2:如何正确放置垫片以提高散热效果?
    - 解答:参考手册中的建议垫片布局图,确保散热路径顺畅。

    总结和推荐


    2DD2656是一款高效、可靠的NPN表面贴装晶体管,适用于低功耗放大和开关应用。其低饱和电压、超小型封装以及环保特性使其在市场上具有较强的竞争力。结合制造商提供的支持和服务,我们强烈推荐此产品用于各种低功耗电子设计。

2DD2656-7参数

参数
配置 独立式
最大功率耗散 500mW
最大集电极发射极饱和电压 0.35
不同 Ib,Ic 时的 Vce 最大饱和值 350mV@ 25mA,500mA
晶体管类型 NPN
集电极截止电流 100nA
VCEO-集电极-发射极最大电压 30V
集电极电流 1A
VEBO-最大发射极基极电压 6V
VCBO-最大集电极基极电压 30V
长*宽*高 2.15mm*1.3mm*1mm
通用封装 SOT-323
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2DD2656-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

2DD2656-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES 2DD2656-7 2DD2656-7数据手册

2DD2656-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
