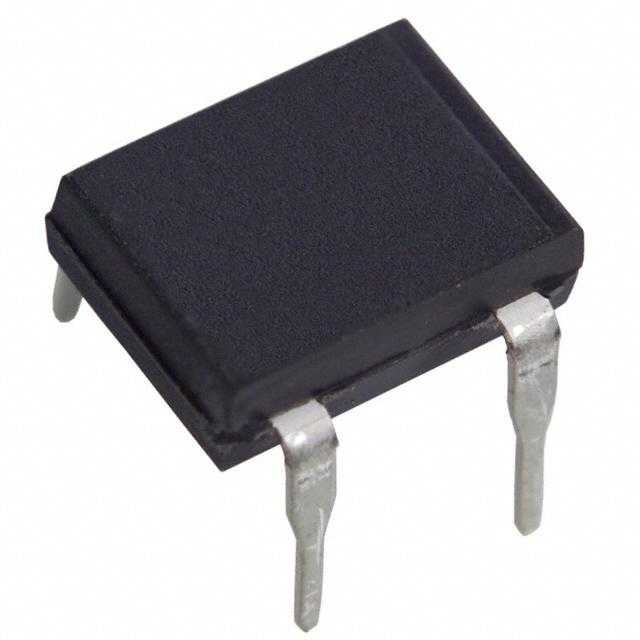

DF08M

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 1A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, DF-M封装, 通孔安装
供应商型号: UA-DF08M
供应商: 海外现货
标准整包数: 1
DIODES 整流二极管/整流桥 DF08M

DF08M概述

    DF005M - DF10M:玻璃封装桥式整流器的技术手册

    1. 产品简介


    DF005M - DF10M 是一款玻璃封装的桥式整流器,主要应用于印刷电路板(PCB)设计。该系列产品提供了优异的电流承载能力和低导通电压降,非常适合各种电源转换和整流应用。

    2. 技术参数


    以下是 DF005M - DF10M 的关键技术和性能参数:
    - 峰值重复反向电压 (VRMM):50V 至 1000V
    - 平均整流输出电流 (@TA = 40°C):1.0A
    - 非重复峰值正向浪涌电流 (IFSM):50A
    - 正向电压 (VFM):1.1V
    - 峰值反向电流 (@TA = 25°C):10µA
    - 瞬态热阻抗 (RθJA):40°C/W
    - 操作和存储温度范围:-65°C 至 +150°C

    3. 产品特点和优势


    DF005M - DF10M 系列产品具备以下显著特点:
    - 玻璃封装技术:提供更高的耐热性和可靠性。
    - 低导通电压:有助于提高效率和降低功率损耗。
    - 高电流承载能力:可承受高达 50A 的峰值浪涌电流。
    - UL 认证:符合美国安全标准。
    - 环保材料:无铅表面处理,符合 RoHS 标准。

    4. 应用案例和使用建议


    DF005M - DF10M 主要用于各种开关电源和整流电路中。例如,在开关电源的整流部分使用这些桥式整流器可以有效地提升电源的整体效率。
    使用建议:
    - 在高温环境中使用时,应注意监测温度以确保不超出最大额定值。
    - 选择合适的外围元件(如电容、电阻),以进一步优化电路性能。

    5. 兼容性和支持


    DF005M - DF10M 可以与其他标准 PCB 设计兼容。Diodes Incorporated 提供全面的技术支持和客户服务,帮助用户解决任何潜在问题。

    6. 常见问题与解决方案


    - 问题:长时间工作后温度过高。
    - 解决方案:在电路设计中增加散热措施,如加装散热片。

    - 问题:电路无法正常启动。
    - 解决方案:检查接线是否正确,确认输入电压是否在规定范围内。

    7. 总结和推荐


    DF005M - DF10M 系列产品凭借其出色的电气特性和可靠的设计,在电源转换应用中表现出色。总体来看,这是一款非常值得推荐的产品,尤其适用于需要高效、高可靠性的场合。
    通过以上详细的介绍,我们可以看出 DF005M - DF10M 是一款高性能的玻璃封装桥式整流器,具有广泛的应用前景。如果您正在寻找一种能够在高电流条件下稳定工作的整流器,那么这款产品无疑是您的理想选择。

DF08M参数

参数
正向浪涌电流 50A
配置
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 8.51mm*6.5mm*3.4mm
通用封装 PDIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

DF08M厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DF08M数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES DF08M DF08M数据手册

DF08M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1675 ¥ 1.4037
950+ $ 0.1663 ¥ 1.3932
2243+ $ 0.1613 ¥ 1.3513
5032+ $ 0.1513 ¥ 1.2675
库存: 31265
起订量: 747 增量: 50
交货地:
最小起订量为:1
合计: ¥ 1.4
直接购买
加入购物车
