DMP2006UFG-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex P沟道增强型MOS管, Vds=20 V, 17.5 A, PowerDI3333-8封装, 表面贴装, 8引脚
供应商型号: DMP2006UFG-7
供应商: 国内现货
标准整包数: 1

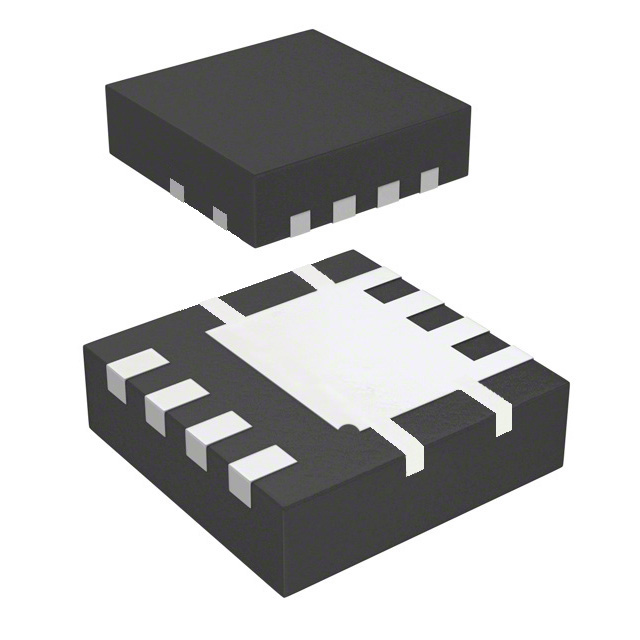

DIODES 场效应管(MOSFET) DMP2006UFG-7

DMP2006UFG-7概述

    DMP2006UFG:高性能P沟道增强模式MOSFET

    1. 产品简介


    DMP2006UFG是一款由Diodes Incorporated生产的P沟道增强模式MOSFET(金属氧化物半导体场效应晶体管)。这种MOSFET具有低导通电阻(RDS(ON))和出色的开关性能,特别适用于高效率电源管理应用。

    2. 技术参数


    DMP2006UFG的主要技术参数如下:
    - 最大耐压值(VDSS):-20V
    - 最大栅源电压(VGSS):±10V
    - 连续漏极电流(ID):@VGS = -4.5V时,-40A
    - 脉冲漏极电流(IMD):-80A
    - 最大连续体二极管正向电流(IS):-2.2A
    - 雪崩电流(IAS):-23A
    - 雪崩能量(EAS):28mJ
    - 总功耗(PD):2.3W
    - 热阻(RθJA):54°C/W
    - 工作温度范围:-55°C至+150°C

    3. 产品特点和优势


    - 低导通电阻(RDS(ON)):确保了MOSFET在导通状态下的损耗最小化。
    - 小型封装和高效的热设计:这种设计使得产品的密度更高,占用更少的电路板面积。
    - 无铅且完全符合RoHS标准:产品不含卤素和锑,符合环保要求。
    - 通过AEC-Q101认证:适用于需要高可靠性的汽车和其他工业应用。

    4. 应用案例和使用建议


    DMP2006UFG广泛应用于负载开关和电源管理功能中。根据其典型应用示例,它特别适合用于要求高效率的应用场合,如:
    - 负载开关:可以实现高效和可靠的开关控制。
    - 电源管理:适用于各种电源管理和转换应用。
    使用建议:
    - 在使用过程中应注意工作温度和电流限制,以避免过热损坏。
    - 考虑到其小巧的封装和高密度设计,在PCB布局时要合理规划引脚连接和散热措施。

    5. 兼容性和支持


    - 兼容性:DMP2006UFG具有通用接口,可与其他标准P沟道MOSFET产品互换。
    - 支持:Diodes Incorporated提供了详尽的技术文档和在线技术支持,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:产品温度过高,无法正常工作。
    - 解决方案:确保正确安装散热片并避免长时间满载运行,必要时考虑外部冷却系统。

    - 问题2:接通延迟时间较长。
    - 解决方案:检查输入电容和输出电容是否匹配,优化电路设计以减少延迟时间。

    7. 总结和推荐


    DMP2006UFG是一款集低导通电阻、高效能、小型封装和高可靠性于一体的P沟道MOSFET。其在高效率电源管理应用中的卓越表现使其成为许多领域的首选器件。我们强烈推荐此产品给对高效率和可靠性的需求较高的用户。

DMP2006UFG-7参数

参数
Id-连续漏极电流 17.5A,40A
FET类型 1个P沟道
配置 独立式triplesourcequaddrain
最大功率耗散 2.3W(Ta)
Ciss-不同 Vds 时的输入最大电容 5.404nF@10V
Rds(On)-漏源导通电阻 5.2mΩ@ 15A,4.5V
Vgs(th)-栅源极阈值电压 1V@ 250µA
栅极电荷 140nC@ 10 V
Vds-漏源极击穿电压 20V
通道数量 1
Vgs-栅源极电压 10V
长*宽*高 3.3mm*3.3mm*820μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DMP2006UFG-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMP2006UFG-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMP2006UFG-7 DMP2006UFG-7数据手册

DMP2006UFG-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.1705
1000+ ¥ 1.1315
2000+ ¥ 1.112
10000+ ¥ 1.1023
库存: 66666
起订量: 100 增量: 2000
交货地:
最小起订量为:100
合计: ¥ 117.05
