首页  >  产品百科  >  DDZ7V5B-7

DDZ7V5B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±2.5% 100nA 7.5V 6Ω 500mW 独立式 SOD-123 贴片安装 3.85mm*1.7mm*1.35mm
供应商型号: 30C-DDZ7V5B-7 SOD123
供应商: 云汉优选
标准整包数: 1

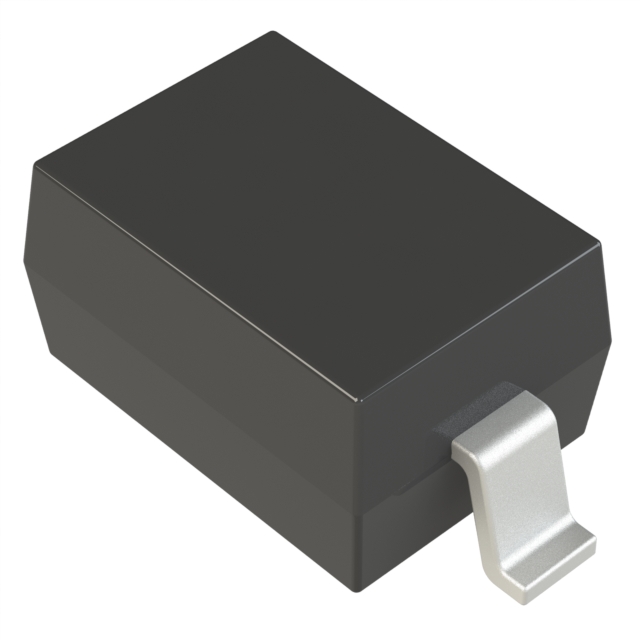

DIODES 齐纳(稳压)二极管 DDZ7V5B-7

DDZ7V5B-7概述


    产品简介


    DDZ5V1B - DDZ43系列表面贴装精密齐纳二极管是Diodes Incorporated推出的高性能半导体产品,适用于各种自动化组装工艺需求。这些二极管具有非常严格的齐纳电压(VZ)公差,确保了极高的精度和稳定性。其独特的设计使其成为高可靠性应用场景的理想选择,如汽车电子、通信设备及工业控制等领域。

    技术参数


    | 特性 | 符号 | 最大值 | 单位 |
    ||
    | 齐纳电压范围 | VZ | 5.45–43.86 | V |
    | 测试电流 | IZT | 20 | mA |
    | 最大阻抗 @ IZT | ZZT | 480 | Ω |
    | 最大反向电流 @ VR | IR | 5 | µA |
    | 工作温度范围 | TJ, TSTG | -65至+150 | °C |
    热特性
    - 功率耗散:500 mW @ TL = +75°C
    - 热阻:266 °C/W (@ TA = +25°C)
    封装信息
    - 封装形式:SOD123
    - 材料:模制塑料,“绿色”模具化合物
    - 极限温度等级:AEC-Q101认证

    产品特点和优势


    1. 高精度齐纳电压:精确的VZ容差使这些二极管在多种关键电路中表现优异。
    2. 自动化兼容性:专为现代自动化生产线设计,提高生产效率。
    3. 绿色环保材料:符合RoHS标准,无铅、无卤素,符合“绿色”产品定义。
    4. 高可靠性:通过AEC-Q101标准认证,适合严苛环境应用。

    应用案例和使用建议


    应用场景
    - 稳压电路:DDZ系列齐纳二极管可作为电源稳压的关键组件,尤其适用于敏感电子设备。
    - 保护电路:在过电压保护中提供可靠保障。
    - 车载电子:广泛用于汽车电子系统的过压保护及信号调节。
    使用建议
    - 在设计过程中,应根据实际工作电流合理选择型号。
    - 考虑热管理问题,在高功率应用中需添加散热片以保证长期稳定运行。

    兼容性和支持


    DDZ5V1B - DDZ43系列产品与多种主流PCB封装兼容,并提供标准及汽车级两种版本供用户选择。Diodes Incorporated提供了详尽的技术文档和支持服务,包括PPAP能力说明及全面的产品合规性资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向漏电流过大 | 检查工作电压是否超出额定范围 |
    | 功率耗散过高 | 增加散热措施或降低工作负载 |
    | 不良焊接导致性能下降 | 重新检查焊接工艺并更换不良器件 |

    总结和推荐


    综上所述,DDZ5V1B - DDZ43系列齐纳二极管以其卓越的性能和多功能特性成为电子设计工程师的重要工具。其紧凑的设计、高精度和环保特性使其成为各类高端电子设备的理想选择。对于需要高可靠性和自动化兼容性的项目,强烈推荐使用本系列产品。
    最终评价:非常值得推荐!

DDZ7V5B-7参数

参数
配置 独立式
最大功率 0.47
Ir - 反向电流 100nA
最大齐纳阻抗
电压容差 ±2.5%
最大功率耗散 500mW
标称齐纳电压 7.5V
长*宽*高 3.85mm*1.7mm*1.35mm
通用封装 SOD-123
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DDZ7V5B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DDZ7V5B-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES DDZ7V5B-7 DDZ7V5B-7数据手册

DDZ7V5B-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3179
200+ ¥ 0.2046
1500+ ¥ 0.1793
3000+ ¥ 0.1584
45000+ ¥ 0.1562
60000+ ¥ 0.154
库存: 3000
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.31
