首页  >  产品百科  >  74HC05S14-13

74HC05S14-13

产品分类: 其他逻辑器件
厂牌: DIODES
产品描述: DiodesZetex 反相器, 六路, SOIC封装, 表面贴装
供应商型号: 30C-74HC05S14-13 SO-14
供应商: 国内现货
标准整包数: 1

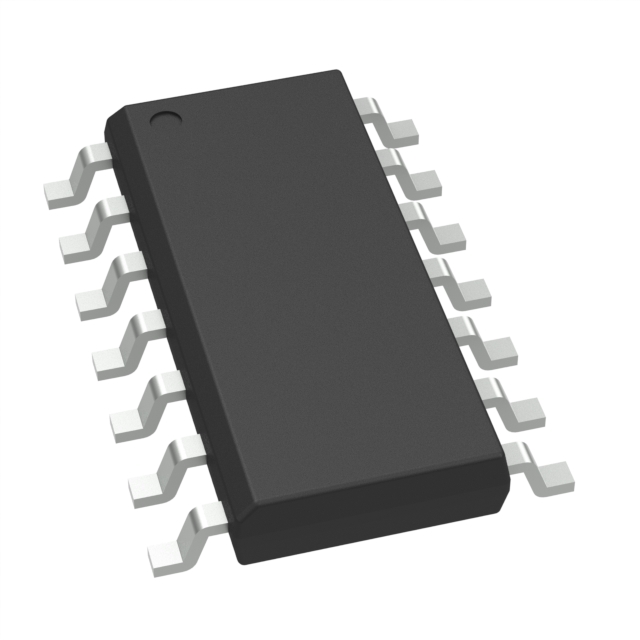

DIODES 其他逻辑器件 74HC05S14-13

74HC05S14-13概述

    74HC05 HEX Inverters with Open Drain Outputs

    1. 产品简介


    74HC05 是一款由Diodes Incorporated生产的六路独立反相器,具备开漏输出。它设计用于操作电压范围为2.0V到6.0V,广泛应用于各种逻辑电路中,如个人电脑、网络设备、笔记本电脑、移动设备以及计算机外围设备等。

    2. 技术参数


    - 工作电压范围:2.0V 至 6.0V
    - 接地输出电流:在4.5V时可下沉4mA
    - 低功耗CMOS:适用于低功耗应用场景
    - 施密特触发输入:在所有输入端提供施密特触发功能
    - 静电保护:符合JESD 22标准,包括人体模型、机器模型和充电设备模型的保护
    - 封装选项:SO-14 和 TSSOP-14
    - 绿色环保:无铅,完全符合RoHS标准

    3. 产品特点和优势


    - 宽电压范围:能够在2.0V至6.0V的电压范围内稳定工作
    - 低功耗:具有高效率的CMOS电路设计
    - 强抗干扰能力:具备施密特触发输入特性,增强了信号处理的可靠性
    - 高可靠性:静电保护功能强大,确保在工业应用中安全可靠
    - 绿色环保:无铅且符合欧盟环保要求

    4. 应用案例和使用建议


    - 应用案例:74HC05可以用于各类数字电路设计中,比如个人电脑的USB接口、网络设备的数据传输控制、电视设备的信号处理等。
    - 使用建议:为了确保最佳性能,在设计电路时应合理安排输入端的信号路径,避免干扰;同时注意保持输入电压在额定范围内。

    5. 兼容性和支持


    - 兼容性:74HC05与其他同类产品的封装和引脚排列一致,方便替代使用。
    - 支持信息:Diodes Incorporated提供详尽的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:无法正常输出高电平
    - 解决方法:检查输入电压是否在规定范围内,确认是否有正确的接地连接。
    - 问题2:噪声干扰严重
    - 解决方法:增加滤波电容或屏蔽措施,以减少外部干扰。
    - 问题3:工作温度异常导致性能下降
    - 解决方法:确保设备在规定的温度范围内工作,必要时增加散热措施。

    7. 总结和推荐


    74HC05 是一款具有高性能、低功耗和环保优势的逻辑器件。其宽泛的工作电压范围、强大的抗干扰能力和绿色环保特性使其在众多应用场景中表现出色。强烈推荐在需要高可靠性和高效能的数字电路设计中使用74HC05。

74HC05S14-13参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
长*宽*高 1.45mm(高度)
通用封装 SO-14
安装方式 贴片安装,黏合安装
包装方式 卷带包装

74HC05S14-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74HC05S14-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他逻辑器件 DIODES 74HC05S14-13 74HC05S14-13数据手册

74HC05S14-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9009
100+ ¥ 0.6017
1250+ ¥ 0.5467
2500+ ¥ 0.506
库存: 3835
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.9
直接购买
加入购物车
