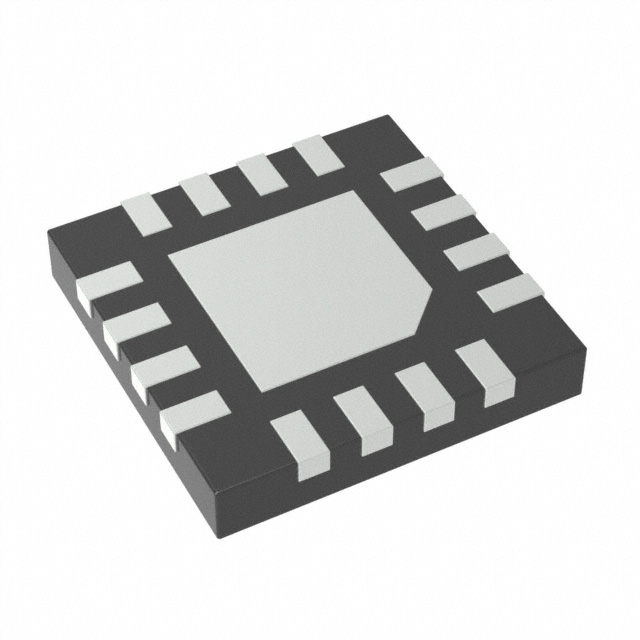

PI3B3253ZHDEX

厂牌: DIODES
产品描述: 单相 1 2.97V 3.63V UQFN-303016 贴片安装,黏合安装
供应商型号: PI3B3253ZHDEX
供应商: 国内现货
标准整包数: 3500
DIODES 模拟开关/多路复用器 PI3B3253ZHDEX

PI3B3253ZHDEX概述


    产品简介


    PI3B3253 是一款由 Diodes Incorporated 生产的高性能 3.3V 双路 4:1 多路复用器/解复用器(Mux/DeMux)。它采用了 NanoSwitch™ 技术,具有低传播延迟、快速开关速度和超低静态功耗等特点。该产品可应用于笔记本电脑等多种便携式设备,特别适用于需要高效率和紧凑设计的应用场景。

    技术参数


    - 工作电压范围: 3.3V ± 10%
    - 输入/输出容抗: 开关断开时:8.0 pF;开关导通时:36.0 pF
    - 传播延迟: tIY ≤ 0.25 ns(CL = 50pF,RL = 500Ω)
    - 开关选择时间: tSY ≤ 4.0 ns
    - 电源电流: ICC ≤ 3.0 μA(VCC = Max,VIN = GND 或 VCC)
    - 输入高电平电压: VIH ≥ 2.0 V
    - 输入低电平电压: VIL ≤ 0.8 V
    - 输出高阻态电流: IOZH ≤ ±1 μA
    - 开启电阻: RON ≤ 5 Ω(VCC = Min,VIN = 0.0V,ION = 48mA 或 64mA)

    产品特点和优势


    PI3B3253 具有以下几个显著特点和优势:
    - 近零传播延迟: 传播延迟 tIY ≤ 0.25 ns,使得信号传输几乎无延迟。
    - 超低静态功耗: 典型值为 0.2 μA,适合于电池供电设备。
    - 快速开关速度: 最大开关时间为 5.2 ns,适用于高速信号处理。
    - 5Ω 开关电阻: 保证了信号传输的低损耗。
    - 与 TTL 设备兼容: 支持 TTL 输入电压等级。
    这些特点使得 PI3B3253 在便携式电子设备中表现优异,特别适合用于笔记本电脑、平板电脑等设备。

    应用案例和使用建议


    PI3B3253 广泛应用于便携式电子设备中,如笔记本电脑和平板电脑。在这些设备中,它可用于多通道信号路由,实现高效的数据交换。
    使用建议:
    - 在使用过程中,确保输入信号符合规定的电压范围,以避免过压损坏。
    - 确保电源稳定,避免因电源波动导致的性能下降。
    - 根据应用需求合理选择封装形式,如 QSOP、TSSOP 或 UQFN。

    兼容性和支持


    PI3B3253 与 74 系列逻辑器件(如 74FCT253)引脚兼容,这使得它能够方便地替代现有系统中的类似器件。厂商提供了一系列技术支持,包括详细的技术文档和快速响应的服务团队。

    常见问题与解决方案


    - 问题: 输入信号超出规定电压范围,导致器件损坏。
    - 解决方案: 确保输入信号在规定的电压范围内(VIH ≥ 2.0 V,VIL ≤ 0.8 V)。

    - 问题: 输出信号出现异常。
    - 解决方案: 检查输入信号是否正确,确保所有控制输入(EA, EB, S0, S1)设置正确。
    - 问题: 静态功耗过高。
    - 解决方案: 确保器件在最低电流条件下运行,通常静态功耗仅为 0.2 μA。

    总结和推荐


    综上所述,PI3B3253 具有近零传播延迟、快速开关速度和超低静态功耗等显著特点,非常适合应用于便携式设备中。厂商提供了详尽的技术文档和支持服务,使其成为一款值得信赖的产品。如果你需要一款高性能且可靠的多路复用器/解复用器,PI3B3253 将是一个理想的选择。

PI3B3253ZHDEX参数

参数
输入数量 -
最小工作供电电压 2.97V
电路数量 1
最大工作供电电压 3.63V
高电平输出电流 -
输出数量 -
供电类型 单相
传播延迟时间 -
低电平输出电流 -
通用封装 UQFN-303016
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PI3B3253ZHDEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3B3253ZHDEX数据手册

厂牌 PDF简要描述 下载
DIODES 模拟开关/多路复用器 DIODES PI3B3253ZHDEX PI3B3253ZHDEX数据手册

PI3B3253ZHDEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
