74LVC1G86QSE-7

产品分类: 逻辑门
厂牌: DIODES
产品描述: 5.5ns@ 5V,50pF 2 1 1.65V 5.5V 32mA XOR (Exclusive OR) 74LVC系列 32mA SOT-353 贴片安装,黏合安装
供应商型号: 30C-74LVC1G86QSE-7 SOT353
供应商: 云汉优选
标准整包数: 1

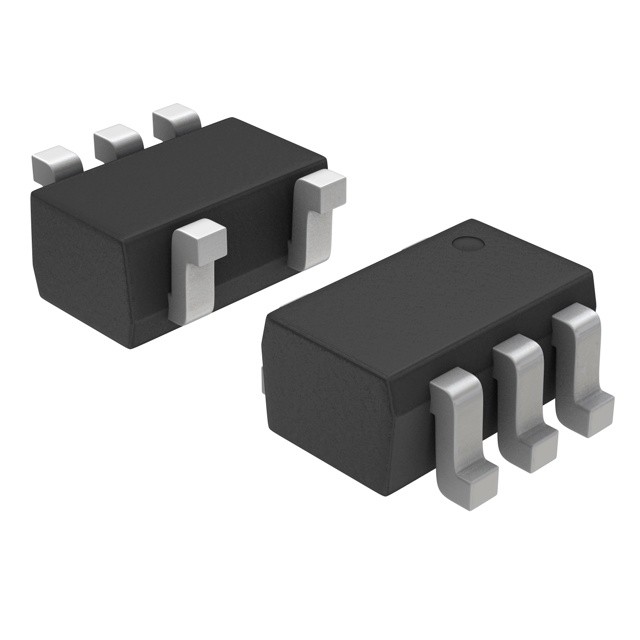

DIODES 逻辑门 74LVC1G86QSE-7

74LVC1G86QSE-7概述

    74LVC1G86Q 单输入正相异或门技术手册

    1. 产品简介


    74LVC1G86Q 是一款符合汽车标准的单输入正相异或门(Exclusive OR Gate)。该器件具有标准推拉输出,可操作于1.65V至5.5V的电源电压范围内。它的输入端可以承受高达5.5V的电压,使其能够在混合电压环境中使用。此器件还针对部分电源关断模式操作提供了IOFF电路,当设备处于关机状态时,可防止电流回流导致损坏。

    2. 技术参数


    - 逻辑功能:Y = A ⊕ B 或 Y = AB + AB
    - 温度范围:-40°C 至 125°C
    - 供电电压范围:1.65V 至 5.5V
    - 输出驱动能力:±24mA(3.3V)
    - CMOS低功耗
    - 输入接受电压:0V 至 5.5V
    - ESD保护:人体模型(HBM)超过2000V;带电装置模型(CDM)超过1000V
    - 闩锁耐受性:超过100mA
    - 无铅、符合RoHS标准

    3. 产品特点和优势


    - 广泛的温度范围:-40°C 至 125°C,适用于极端环境。
    - 宽供电电压范围:1.65V 至 5.5V,适应多种电源配置。
    - 高输出驱动能力:±24mA,适用于需要大电流的应用。
    - 符合AEC-Q100标准:适合用于汽车领域的严格要求。
    - 无铅和环保:无卤素和锑,完全符合RoHS指令。

    4. 应用案例和使用建议


    - 电压电平转换:用于不同电压系统的信号转换。
    - 通用逻辑电路:在各种逻辑电路中实现基本的逻辑功能。
    - 电源隔离信号:在部分电源关闭的情况下,隔离信号以避免电流回流。
    - 广泛的应用领域:包括汽车应用、工业控制、自动化系统、网络通信和农业设备。
    使用建议:
    - 在设计中,确保未使用的输入引脚保持在VCC或GND电平,以避免不必要的电流消耗。
    - 由于具有出色的热阻性能,建议在散热设计中充分考虑使用适当的散热材料。

    5. 兼容性和支持


    - 封装类型:SOT353
    - 包装方式:7英寸卷盘
    - 供应商支持:提供技术支持文档、应用笔记和在线资源。

    6. 常见问题与解决方案


    - 问:如何判断器件是否符合AEC-Q100标准?
    答:检查器件是否具有AEC-Q100认证标志,以及相关文档中的认证信息。
    - 问:如何处理未使用的输入引脚?
    答:将未使用的输入引脚保持在VCC或GND电平,以避免潜在的电流消耗和干扰。
    - 问:如何正确进行焊接和安装?
    答:参考官方提供的焊接指南和封装尺寸,确保正确的焊接工艺和引脚布局。

    7. 总结和推荐


    74LVC1G86Q 是一款功能强大且可靠的单输入正相异或门,具备出色的温度和电压适应性。它广泛应用于汽车、工业控制、自动化和通信等领域。无论是从性能还是成本角度考虑,都是值得推荐的产品。建议在相关项目中优先考虑使用这款器件。

74LVC1G86QSE-7参数

参数
最大工作供电电压 5.5V
栅极数量 -
输入数量 2
输出类型 -
电路数量 1
低电平输出电流 32mA
输出数量 -
逻辑系列 74LVC系列
传播延迟时间 5.5ns@ 5V,50pF
逻辑功能 XOR (Exclusive OR)
高电平输出电流 32mA
最小工作供电电压 1.65V
施密特触发器输入 -
通用封装 SOT-353
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G86QSE-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LVC1G86QSE-7数据手册

厂牌 PDF简要描述 下载
DIODES 逻辑门 DIODES 74LVC1G86QSE-7 74LVC1G86QSE-7数据手册

74LVC1G86QSE-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7469
200+ ¥ 0.5148
1500+ ¥ 0.4686
3000+ ¥ 0.4378
45000+ ¥ 0.4334
60000+ ¥ 0.4301
库存: 692
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.74
