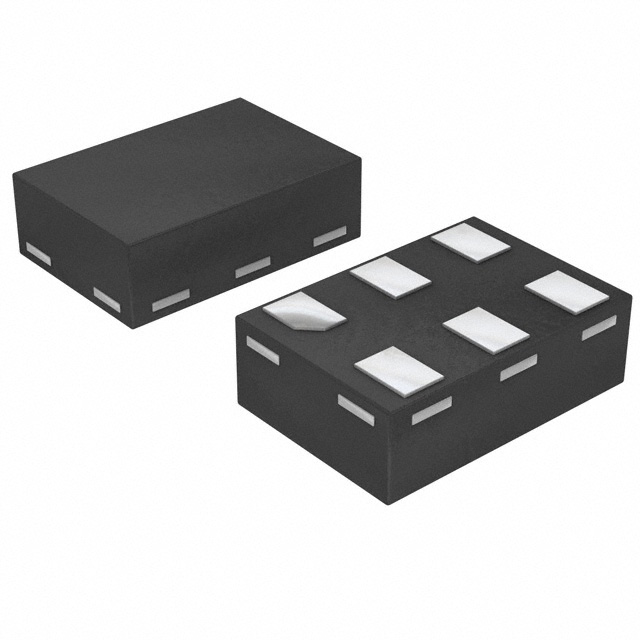

74AUP1G09FW5-7

产品分类: 逻辑门
厂牌: DIODES
产品描述: 12.7ns@ 3.3V,30pF 漏极开路 2 1 800mV 3.6V 4mA 与门 AUP DFN 贴片安装 1mm(长度)*1mm(宽度)
供应商型号: 74AUP1G09FW5-7
供应商: 国内现货
标准整包数: 5000
DIODES 逻辑门 74AUP1G09FW5-7

74AUP1G09FW5-7概述

    # 74AUP1G09:单输入正向与门及其技术手册

    产品简介


    基本介绍
    74AUP1G09是一款单输入正向与门(AND Gate)芯片,设计用于低功耗和延长电池寿命的应用场合。它具备开放漏极输出功能,能够在0.8V到3.6V的供电电压范围内正常工作。
    主要功能
    - 实现逻辑运算:\( Y = A \cdot B \) 或 \( Y = A + B \)
    - 支持部分功率下降模式
    - 内置ESD保护
    应用领域
    - 适合用于电池和低功耗需求的产品
    - 广泛应用于消费电子设备,如平板电脑、手机、相机、视频录像机、个人计算机及其外设、硬盘驱动器、SSD、CD/DVD光驱、电视、DVD播放器、数字录像机等。

    技术参数


    | 参数 | 规格 |

    | 电源电压范围 | 0.8V 至 3.6V |
    | 输出驱动电流 | 4mA @ 3.0V |
    | 静态电流 | ICC < 0.9μA |
    | 动态电流 | CPD = 6pF (典型值@3.6V) |
    | 输入容限 | 低电平输入电压:0.8V 至 1.65V |
    低电平输出电压:0.1V至0.45V |
    | 最大输出电流 | ±20mA |
    | 开启电压 | VIH 0.8V 至 1.65V |
    | 封装类型 | SOT353, X2-DFN0808-4等 |
    | 工作温度范围 | -40°C 至 150°C |

    产品特点和优势


    - 超低功耗:先进的AUP工艺,确保极低的静态和动态功耗。
    - 宽工作电压范围:能在0.8V到3.6V的广泛电压范围内正常工作,适应不同的电源需求。
    - 强抗干扰能力:具有施密特触发器功能,能耐受较慢的输入上升和下降时间。
    - 高可靠性:ESD保护和热阻参数均符合严格的行业标准,提高了产品的耐用性和安全性。
    - 绿色环保:完全无铅,符合RoHS标准,同时不含卤素和锑,符合环保要求。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种便携式和移动设备中,例如手机、平板电脑、相机和导航系统等。它们在低功耗模式下可以提供高效的逻辑运算,适合电池供电设备的需求。
    使用建议
    - 降低功耗:在不使用时可关闭部分功率以降低功耗。
    - 正确连接:为保证可靠运行,应将未使用的输入引脚接地或连接到电源电压。

    兼容性和支持


    - 74AUP1G09具有与其它低功耗CMOS逻辑器件良好的兼容性。
    - 厂商提供了详尽的技术文档和支持服务,包括封装布局建议、详细测试条件等资料,便于用户快速上手。

    常见问题与解决方案


    问题及解决方案
    1. 输出电压不符合预期
    - 检查电源电压是否在指定范围之内。
    - 确认负载是否过大,必要时添加外部电阻。
    2. 静态电流过高
    - 检查电源是否稳定,避免过高的波动影响电流。
    3. 动态响应慢
    - 确保输入信号的上升和下降时间在合理范围内,减少信号的抖动和噪声。

    总结和推荐


    优缺点
    - 优点:低功耗、宽工作电压范围、高可靠性、良好的兼容性和丰富的封装选择。
    - 缺点:与传统逻辑门相比,可能存在一定的延迟,但这在大多数应用中是可以接受的。
    推荐意见
    74AUP1G09是一个非常适合于低功耗、便携式设备的理想选择。它的多功能性和可靠性使其成为众多应用场景中的理想之选。如果你需要一款能够在多种环境下稳定工作的逻辑门芯片,那么74AUP1G09值得考虑。

74AUP1G09FW5-7参数

参数
最大工作供电电压 3.6V
输出数量 -
输入数量 2
逻辑功能 与门
电路数量 1
逻辑系列 AUP
传播延迟时间 12.7ns@ 3.3V,30pF
高电平输出电流 -
最小工作供电电压 800mV
低电平输出电流 4mA
施密特触发器输入 -
栅极数量 -
输出类型 漏极开路
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
