首页  >  产品百科  >  74HCT00S14-13

74HCT00S14-13

产品分类: 逻辑门
厂牌: DIODES
产品描述: DiodesZetex 逻辑门, 与非门, HCT逻辑系列, 表面贴装, 4个, 2输入, 14引脚
供应商型号: 30C-74HCT00S14-13 SO-14
供应商: 云汉优选
标准整包数: 1

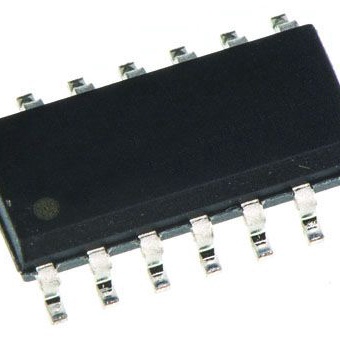

DIODES 逻辑门 74HCT00S14-13

74HCT00S14-13概述

    74HCT00 技术手册

    产品简介


    74HCT00 是一款由 Diodes Incorporated 生产的四通道双输入 NAND 门集成电路,具有标准推挽式输出。这款逻辑门广泛应用于计算机外设(如硬盘驱动器、CD/DVD-ROM)、电视设备(如DVD播放机、数字视频录像机、机顶盒)和各类电子产品中。

    技术参数


    - 电源电压范围:4.5V 到 5.5V
    - 输入电压范围:-0.5V 到 5.5V
    - 输出电压范围:0V 到 5.5V
    - 连续输出电流:±25mA
    - 连续供电电流:50mA
    - 总功率耗散:500mW
    - 输入高电平电压:2.0V(最小值)
    - 输入低电平电压:0.8V(最大值)
    - 输出高电平电压:4.4V(最大值)
    - 输出低电平电压:0.33V(最大值)
    - 输入电流:±1μA
    - 传播延迟时间:12ns(最大值)

    产品特点和优势


    - 宽电压范围:电源电压范围从4.5V到5.5V,适合多种供电需求。
    - 兼容性强:引脚兼容低功耗肖特基 (LSTTL),使得系统集成更加简单。
    - 高性能:具备肖特基触发功能,且能够在所有输入端实现,提高了系统的可靠性和响应速度。
    - 抗静电设计:符合JESD 22标准,提供强大的抗静电保护,保证了设备的长期稳定性。
    - 环保材料:完全不含卤素和锑,符合欧盟RoHS指令,属于绿色产品。

    应用案例和使用建议


    - 应用案例:适用于通用逻辑电路,在计算机外围设备、消费类电子产品中广泛使用。例如,可以作为硬盘驱动器、CD/DVD ROM控制器的一部分,也可以用于电视机顶盒等。
    - 使用建议:建议在设计时确保输入电压不超出电源电压的限制,以避免损坏内部组件。另外,为了提高系统的稳定性,建议使用稳压器来保持稳定的电源供应。

    兼容性和支持


    - 兼容性:74HCT00 与 LSTTL系列器件具有良好的兼容性,可以方便地替换或升级现有设计。
    - 支持:Diodes Incorporated 提供详细的技术文档和支持服务,包括技术手册、应用指南及样品请求,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:输入电压超出范围,导致输出异常。
    - 解决办法:确保输入电压在规定的范围内(-0.5V到5.5V),并使用稳压器确保稳定供电。
    - 问题:传输延迟时间过长。
    - 解决办法:优化电路布局,缩短信号走线长度,减少负载电容。

    总结和推荐


    74HCT00是一款非常优秀的逻辑门芯片,具有宽泛的电源电压范围、良好的兼容性和强大的抗干扰能力。它特别适用于需要高性能逻辑门的场合。如果你正在寻找一种可靠的逻辑门解决方案,74HCT00是一个值得推荐的选择。

74HCT00S14-13参数

参数
高电平输出电流 4mA
传播延迟时间 22ns@ 4.5V,50pF
最小工作供电电压 4.5V
输出数量 -
输出类型 -
施密特触发器输入
低电平输出电流 4mA
逻辑系列 HCT
栅极数量 -
逻辑功能 NAND Gate
电路数量 4
输入数量 2
最大工作供电电压 5.5V
长*宽*高 1.45mm(高度)
通用封装 SO-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74HCT00S14-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74HCT00S14-13数据手册

厂牌 PDF简要描述 下载
DIODES 逻辑门 DIODES 74HCT00S14-13 74HCT00S14-13数据手册

74HCT00S14-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7447
100+ ¥ 0.4972
1250+ ¥ 0.451
2500+ ¥ 0.418
库存: 2500
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.74
直接购买
加入购物车
