PI5A3157CEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: Analog Switch Single SPDT 6-Pin SC-70 T/R
供应商型号: 30C-PI5A3157CEX SOT363
供应商: 国内现货
标准整包数: 1

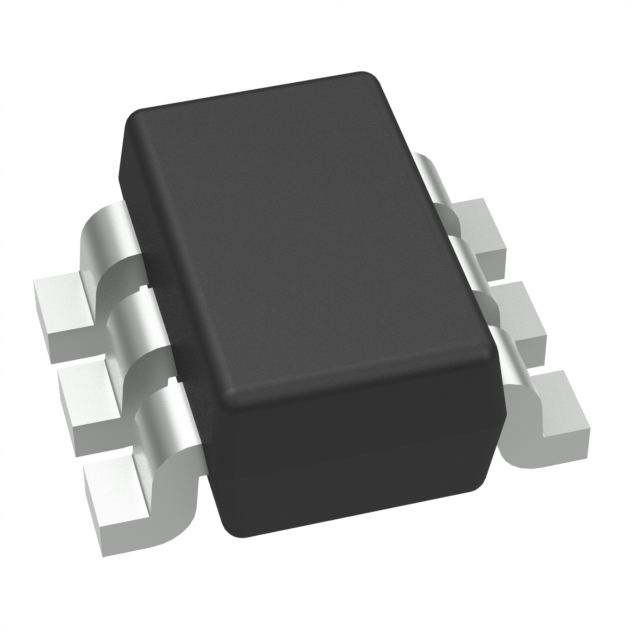

DIODES 其他接口芯片 PI5A3157CEX

PI5A3157CEX概述


    产品简介


    产品名称:PI5A3157
    产品类型:
    PI5A3157 是一款高带宽、快速单极双掷(SPDT)CMOS开关,可以作为模拟开关或低延迟总线开关使用。它适用于多种电子设备和系统中,包括手机、个人数字助理(PDAs)、便携式仪器、电池供电通信设备以及计算机外设等。
    主要功能:
    - 高速信号传输
    - 广泛的工作电压范围(1.65V 至 5.5V)
    - 极低导通电阻(最大8Ω)
    - 宽信号范围
    - 高带宽(250MHz)
    应用领域:
    - 手机和PDAs
    - 便携式仪器仪表
    - 电池供电的通信设备
    - 计算机外设

    技术参数


    推荐工作条件:
    - 供电电压(VDD):1.65V至5.5V
    - 控制输入电压(VIN):0V至5.5V
    - 开关输入电压(VIN):0V至5.5V
    - 输出电压(VOUT):0V至5.5V
    - 工作温度(TA):-40°C至85°C
    - 输入上升和下降时间(tr, tf):控制输入在2.3V至3.6V时为10ns;控制输入在4.5V至5.5V时为5ns
    - 热阻(θJA):未提供具体数值
    绝对最大额定值:
    - 供电电压(VDD):-0.5V至+7V
    - 直流开关电压(VS):-0.5V至VDD+0.5V
    - 直流输入电压(VIN):-0.5V至+7V
    - 直流输出电流(VOUT):±128mA
    - 直流VDD或地电流(ICC/IGND):±100mA
    - 存储温度范围(TSTG):-65°C至+150°C
    - 结温(TJ):150°C
    - 引脚焊接温度(TL):260°C
    - 功耗(PD):在+85°C时为180mW
    直流电气特性:
    - 导通电阻(RON):随工作电压变化而变化,范围在4.5V时典型值为6Ω,在2.3V时典型值为9Ω,在1.65V时典型值为12Ω。
    - 导通电阻匹配(ΔRON):不同条件下的最大和最小值之间的差异在不同工作条件下有所不同。
    - 导通电阻平坦度(RONF):不同工作条件下的最大和最小值之间的差异也不同。
    交流电气特性:
    - 传播延时(tPLH, tPHL):范围在2.5ns到0.3ns之间。
    - 输出使能转换时间(tPZL, tPZH):在不同电压范围内有不同的典型值。
    - 输出禁用转换时间(tPLZ, tPHZ):在不同电压范围内也有不同的典型值。
    - 断开到接通间隔(tBM):典型值为0.5ns。
    - 电荷注入(Q):在5V时典型值为7pC。
    - 关断隔离(OIRR):典型值为-57dB。
    - 串扰隔离(XTALK):典型值为-54dB。
    - -3dB带宽(f3dB):典型值为250MHz。

    产品特点和优势


    PI5A3157 具备以下独特功能和优势:
    - 低导通电阻(8Ω@3.0V):使得信号传输更加高效,减少能量损耗。
    - 宽工作电压范围(1.65V至5.5V):适用于多种电源电压环境。
    - 快速切换速度(5.2ns@5V):适合高速信号处理需求。
    - 高带宽(250MHz):适用于需要高频率信号传输的应用。
    - 高离线隔离度(57dB@10MHz):减少信号失真,提高信噪比。
    - 突破性的设计:取代旧款NC7SB3157,性能显著提升。
    - 完全符合环保标准:无铅且完全符合RoHS标准,适用于绿色电子产品。

    应用案例和使用建议


    应用案例:
    - 手机:在手机设备中,PI5A3157 可以用于音频开关或电源管理模块。
    - PDAs:在便携式电子设备中,用于数据传输和信号切换。
    - 便携式仪器:如医疗设备中的信号处理模块。
    使用建议:
    - 确保正确布线:确保接地良好,防止信号干扰。
    - 热管理:由于功耗较高,在高温环境下需注意散热。
    - 合理分配电源:确保在推荐的工作电压范围内使用,避免电压波动对产品性能的影响。

    兼容性和支持


    - 兼容性:PI5A3157 与现有的电路板设计高度兼容,易于集成。
    - 技术支持:制造商提供详尽的技术文档和支持服务,用户可以通过官方网站获取更多信息和帮助。

    常见问题与解决方案


    - 问题:产品过热
    - 解决方案:检查电路布局是否合理,增加散热片或采用外部散热措施。

    - 问题:信号失真严重
    - 解决方案:检查接地和电源线路是否连接正确,确保电源稳定。

    总结和推荐


    总结:PI5A3157 是一款高性能的单极双掷CMOS开关,具有广泛的适用范围和卓越的性能。它具有低导通电阻、高带宽、快切换速度等特点,适合在多种高要求的应用环境中使用。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐在需要高效信号传输和处理的场合使用PI5A3157。

PI5A3157CEX参数

参数
2.2mm(Max)
1.4mm(Max)
1.1mm(Max)
通用封装 SC-70,SOT-363-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PI5A3157CEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI5A3157CEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI5A3157CEX PI5A3157CEX数据手册

PI5A3157CEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.979
200+ ¥ 0.6765
1500+ ¥ 0.6138
3000+ ¥ 0.5742
45000+ ¥ 0.5698
60000+ ¥ 0.5643
库存: 7574
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.97
