PI3USB30532ZLEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: 3.3V, USB3.0/DP1.2 6:4 Matrix Switch
供应商型号: PI3USB30532ZLEX
供应商: 国内现货
标准整包数: 3500
DIODES 其他接口芯片 PI3USB30532ZLEX

PI3USB30532ZLEX概述


    产品简介


    PI3USB30532: 高速多功能矩阵开关
    Diodes Incorporated 的 PI3USB30532 是一款专为 USB3.0 和/或 DP1.2 信号设计的双向 6:4 差分通道矩阵开关。此产品主要用于通过 USB3.0 Type-C 连接器进行信号切换。其主要功能包括多路复用不同组合的高速信号,从而适应多种不同的应用需求。此产品的适用领域广泛,涵盖了超极本、二合一笔记本电脑、平板电脑、移动工作站、一体机、显示器、扩展坞及手机等多种电子设备。

    技术参数


    - 连接方式: 6 个差分通道转换成 2 或 4 个差分通道
    - 支持信号: USB 3.0 5Gb/s 超高速信号、DP 1.2 5.4Gb/s 信号
    - 控制接口: 支持引脚控制或 I2C 控制配置
    - 插入损耗: 在 5Gb/s 速度下为 -1.2dB
    - 回波损耗: 在 5Gb/s 速度下为 -21dB
    - 带宽: -3dB 带宽达到 6GHz
    - 电源电压: 3.0V 至 3.6V
    - 工作温度范围: -40°C 至 85°C
    - 封装: 无铅无卤素,40 引脚 TQFN(3x6mm)

    产品特点和优势


    PI3USB30532 以其卓越的信号完整性和低功耗而著称。它能够处理高速信号并维持信号质量。其插入损耗仅为 -1.2dB,回波损耗为 -21dB,适用于 5Gb/s 的 USB3.0 信号,保证了数据传输的稳定性和可靠性。此外,该产品在工业温度范围内 (-40°C 至 85°C) 均能保持良好的性能,确保在各种极端环境下也能正常工作。

    应用案例和使用建议


    应用场景:
    - 超极本和二合一笔记本: 作为便携式设备的核心部件,该开关确保快速稳定的信号传输。
    - 平板电脑和移动工作站: 针对高性能移动计算需求,保障在各种环境下仍能提供可靠的数据传输。
    - 一体机和显示器: 为桌面设备提供高效的数据处理能力,提升用户体验。
    - 扩展坞和手机: 通过 USB Type-C 接口实现多设备的无缝对接。
    使用建议:
    - 确保正确设置 I2C 控制以配置信号路径,以便获得最佳性能。
    - 在极端温度环境中使用时,应注意监测设备温度,以避免过热。
    - 定期检查连接和电源稳定性,以保证长期运行的可靠性。

    兼容性和支持


    兼容性:
    - 其他组件: 与 Diodes Incorporated 的其他产品如 PI2EQXDP1201 和 PI2EQX502E 等兼容,便于系统集成。
    - 外部设备: 可与市面上常见的 USB3.0 和 DP1.2 设备无缝对接。
    厂商支持:
    - 技术支持: Diodes Incorporated 提供详尽的技术文档和支持服务,帮助客户解决实际问题。
    - 维护更新: 定期发布软件和硬件更新,以确保产品的持续优化和兼容性。

    常见问题与解决方案


    常见问题:
    - 信号传输不稳定: 检查连接线和电源线,确保连接稳固且电源充足。
    - 温度过高: 确认设备是否处于适当的散热条件下,必要时采取外部冷却措施。
    - 配置错误: 重新配置 I2C 控制参数,确保按照手册要求正确设置。
    解决方案:
    - 信号传输不稳定: 检查所有连接点,确认电缆没有损坏,并确保电源供应稳定。
    - 温度过高: 将设备放置在通风良好的位置,避免直射阳光和高温环境。
    - 配置错误: 使用正确的配置工具或参考手册中的示例进行设置。

    总结和推荐


    综上所述,PI3USB30532 是一款高度集成、高性能的矩阵开关,适用于多种电子设备。其卓越的信号完整性、广泛的温度适应性和强大的功能使其在市场上具有较高的竞争力。无论是用于高性能移动计算还是桌面设备,这款产品都能提供可靠的信号传输。强烈推荐给需要高速数据传输解决方案的设计者和工程师。

PI3USB30532ZLEX参数

参数
长*宽*高 6mm*3mm*750μm

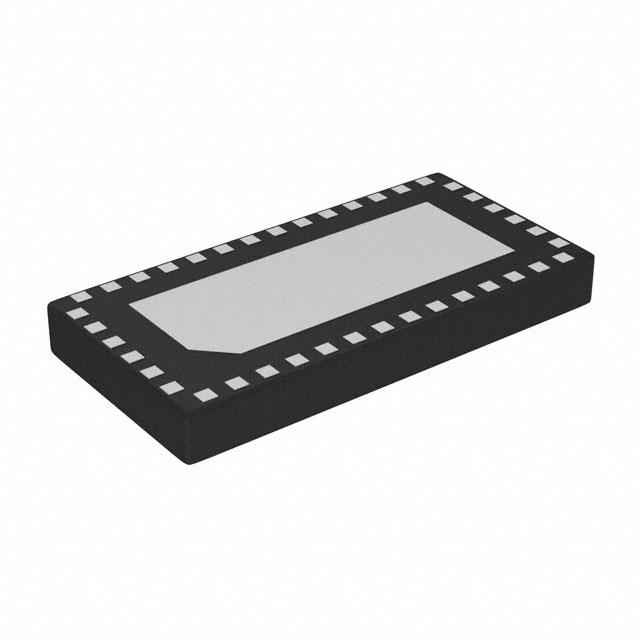

通用封装 TQFN-40
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

PI3USB30532ZLEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3USB30532ZLEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3USB30532ZLEX PI3USB30532ZLEX数据手册

PI3USB30532ZLEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
