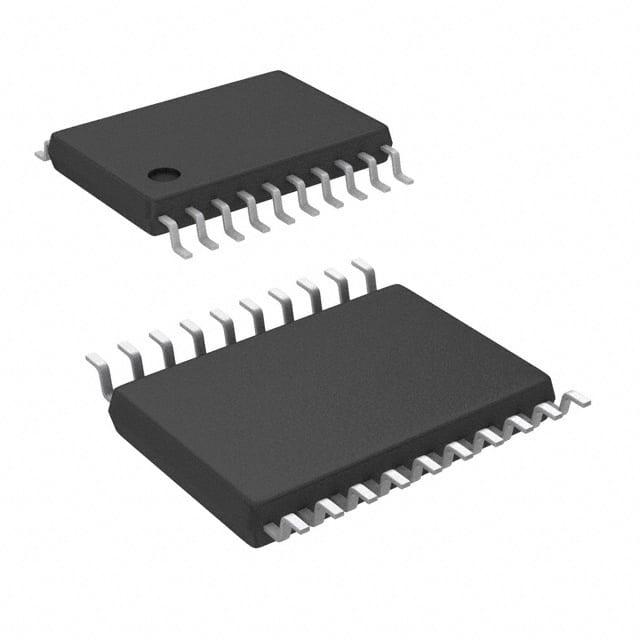

PI3C3245LE

厂牌: DIODES
产品描述: 250μs 单相 8 8 1 2.3V 3.6V TSSOP-20 贴片安装 6.6mm*4.5mm*1.05mm
供应商型号: 729-PI3C3245LE
供应商: Mouser
标准整包数: 1
DIODES 模拟开关/多路复用器 PI3C3245LE

PI3C3245LE概述

    PI3C3245 技术手册

    1. 产品简介


    Diodes Incorporated 的 PI3C3245 是一款 2.5 伏或 3.3 伏的 8 位 2 端口总线开关,专为低导通电阻(5 欧姆)设计,允许输入直接连接到输出。该总线开关具有近零传播延迟和零附加地面反弹噪声,非常适合用于高带宽信号(>400 MHz)的切换。

    2. 技术参数


    | 参数 | 描述 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VIH | 输入高电平电压 2.0 V |
    | VIL | 输入低电平电压 -0.5 | 0.8 V |
    | IIH | 输入高电流 | ±1 | μA |
    | IIL | 输入低电流 | ±1 | μA |
    | IOZH | 高阻态输出电流 | ±1
    | VIK | 钳位二极管电压 -0.73| -1.2 V |
    | RON | 导通电阻(开关开启时) 5 | 7 | Ω |
    | ICC | 静态电源电流 260 | 500 | μA |
    | CIN | 输入电容 3.5 pF |
    | COFF | 开关断开时的A/B电容 5.0 pF |
    | CON | 开关接通时的A/B电容 10.0 pF |

    3. 产品特点和优势


    - 近零传播延迟:减少系统延迟,提高响应速度。
    - 低导通电阻(5 欧姆):提高信号完整性,降低能耗。
    - 高带宽操作 (>400 MHz):适用于高速通信接口。
    - 热插拔功能:可在不关闭系统的情况下插入或移除器件。
    - 5V I/O 容错:兼容多种电压等级。
    - 轨对轨 3.3V 或 2.5V 切换:适用于不同电压平台的应用。
    - 符合 RoHS 和无卤素标准:环保可靠。

    4. 应用案例和使用建议


    - 应用案例:PI3C3245 可广泛应用于高速通信、计算机接口等领域。例如,在 USB 3.0 接口中,它可用于隔离信号线,以提高数据传输速率。
    - 使用建议:
    - 在高带宽应用中,确保正确的接地和电源连接,以减少噪声干扰。
    - 使用热插拔功能时,注意遵循正确的插入和移除步骤,以避免损坏器件。
    - 在选择封装时,根据具体应用需求选择合适的 TSSOP 或 QSOP 封装。

    5. 兼容性和支持


    - 兼容性:PI3C3245 与多种电子元器件和设备兼容,尤其是需要高带宽和低延迟的应用。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,包括产品手册、参考设计和在线技术支持。

    6. 常见问题与解决方案


    - 问题 1:电源电流过高。
    - 解决办法:检查负载是否过大,适当减少负载或增加电源容量。
    - 问题 2:传播延迟不稳定。
    - 解决办法:确保所有连接和接地良好,重新测试,如果仍然存在问题,则可能需要更换器件。
    - 问题 3:热插拔过程中信号丢失。
    - 解决办法:遵循热插拔指南进行操作,确保正确连接并遵循推荐的步骤。

    7. 总结和推荐


    PI3C3245 是一款高性能的 8 位 2 端口总线开关,具备低导通电阻、高带宽操作和近零传播延迟等显著优势。它特别适用于需要高带宽和低延迟的应用场合。Diodes Incorporated 提供了详尽的技术支持和文档,确保用户能够顺利部署和使用该器件。总体而言,PI3C3245 是值得推荐的高性能开关器件,适合各种高速通信应用。

PI3C3245LE参数

参数
输出数量 8
传播延迟时间 250μs
供电类型 单相
最小工作供电电压 2.3V
最大工作供电电压 3.6V
输入数量 8
高电平输出电流 -
电路数量 1
低电平输出电流 -
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
