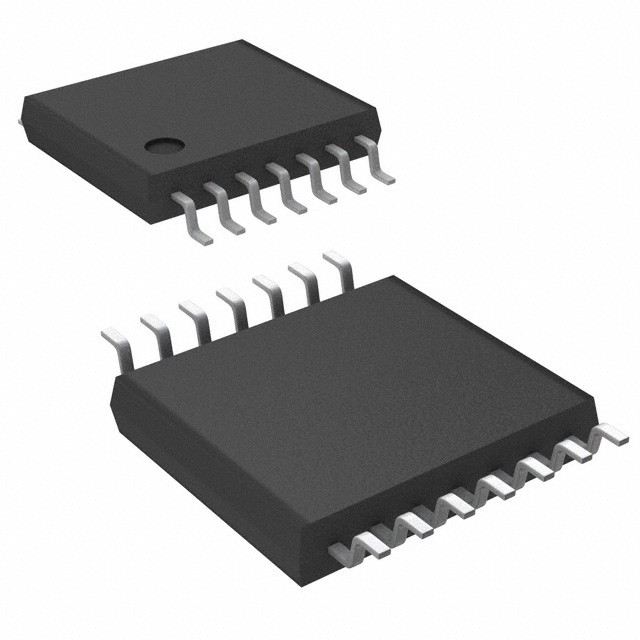

74AHCT86T14-13

产品分类: 逻辑门
厂牌: DIODES
产品描述: 10ns@ 5V,50pF 2 4 4.5V 5.5V 8mA XOR (Exclusive OR) AHCT 8mA TSSOP-14 贴片安装,黏合安装
供应商型号: AV-S-DII74AHCT86T1413
供应商: Avnet
标准整包数: 2500
DIODES 逻辑门 74AHCT86T14-13

74AHCT86T14-13概述

    74AHCT86 Quadruple 2-Input Exclusive OR Gates

    1. 产品简介


    74AHCT86 是一款由 Diodes Incorporated 生产的四路独立双输入异或(Exclusive OR, XOR)门芯片,属于高级高电平触发器(AHCT)系列。此芯片广泛应用于逻辑电路设计中,为用户提供可靠的数据处理和逻辑运算功能。产品具备标准推挽输出特性,支持宽电压范围(4.5V 至 5.5V),并能高效兼容 TTL 电平输入。74AHCT86 的主要功能是执行布尔函数:Y = A ⊕ B 或 Y = AB + AB。
    其核心应用包括个人电脑、笔记本电脑、服务器、计算机外设、网络设备、电视设备及家庭娱乐设备(如DVD播放器、DVR和机顶盒)。这些特性使其成为现代电子产品中不可或缺的重要元器件。

    2. 技术参数


    以下是 74AHCT86 的关键技术规格:
    - 供电电压范围:4.5V 至 5.5V
    - 输入电压范围:-0.5V 至 +7.0V
    - 输出电流能力: sink 或 source 最大 8mA (在 VCC=4.5V 条件下)
    - 开关速度:
    - 延迟时间(tPD):4.5V 时典型值为 3.4ns,最大可达 9.0ns
    - 功耗:总功耗最高可达 500mW
    - 工作温度范围:-40°C 至 +150°C
    - 封装形式:SO-14 和 TSSOP-14
    此外,芯片内部支持施密特触发器输入,能够有效抑制噪声干扰,并且符合环保标准(RoHS 合规、无卤素和锑化合物)。
    所有输入端具有超过 2KV 的人体放电模型(HBM)保护,符合 JESD 22 标准。

    3. 产品特点和优势


    74AHCT86 的显著特点是其低功耗设计与高性能结合,具体优势如下:
    - 宽电压范围:适配多种电源供电环境,确保稳定运行。
    - 输入兼容性:支持 TTL 电平,可直接与传统逻辑电路接口。
    - 增强抗干扰能力:施密特触发器输入功能减少外部噪声的影响。
    - 绿色环保设计:完全符合 RoHS 标准,满足全球环保要求。
    - 多封装选择:提供两种常见的封装形式(SO-14 和 TSSOP-14),便于不同电路板的设计需求。
    在现代电子系统中,这款芯片通过高效的逻辑计算能力和卓越的稳定性,在计算机硬件、消费电子和通信设备中展现出强大的竞争力。

    4. 应用案例和使用建议


    74AHCT86 的典型应用场景包括逻辑电路设计、数字信号处理和信号传输等领域。例如:
    - PC 和服务器逻辑单元:利用其快速响应特性实现复杂的逻辑运算。
    - 外围设备接口:如硬盘、CD-ROM 控制电路中用于数据校验。
    - 嵌入式控制系统:适合作为逻辑控制单元的基础组件。
    使用建议:
    1. 确保输入信号频率低于 1MHz,避免超频工作导致的性能下降。
    2. 避免输入电压超出规定的范围,以免影响可靠性。
    3. 在高频环境下,需考虑外接滤波电容以减少电磁干扰(EMI)。

    5. 兼容性和支持


    74AHCT86 可无缝对接各种主流的电子模块和系统,其设计与广泛使用的 TTL 和 CMOS 系列兼容。
    Diodes Incorporated 提供详尽的技术文档和全面支持,包括订购信息、封装尺寸、测试条件等。同时,公司承诺在全球范围内提供售后服务和技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号异常 | 检查供电电压是否在正常范围内(4.5V-5.5V)。 |
    | 输入电平不稳定 | 添加上拉或下拉电阻以稳定信号。 |
    | 芯片发热严重 | 减少负载或增加散热措施。 |

    7. 总结和推荐


    综上所述,74AHCT86 四路双输入异或门是一款性能优异、适用广泛的电子元器件,尤其适合需要高可靠性与低功耗的场景。其紧凑的设计、广泛的兼容性和环保合规性使其在市场上占据重要地位。推荐该产品用于对逻辑运算有较高要求的场合,如计算机、消费电子和工业自动化设备中。
    推荐指数:★★★★★(5/5)

74AHCT86T14-13参数

参数
高电平输出电流 8mA
传播延迟时间 10ns@ 5V,50pF
电路数量 4
逻辑系列 AHCT
栅极数量 -
低电平输出电流 8mA
最大工作供电电压 5.5V
输出类型 -
最小工作供电电压 4.5V
输出数量 -
输入数量 2
施密特触发器输入 -
逻辑功能 XOR (Exclusive OR)
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
