PI2DDR3212NCEX

厂牌: DIODES
产品描述: 单相 14 28 1.5V TFBGA-48
供应商型号: PI2DDR3212NCEX
供应商: 国内现货
标准整包数: 3500
DIODES 模拟开关/多路复用器 PI2DDR3212NCEX

PI2DDR3212NCEX概述

    PI2DDR3212 14-bit DDR3 Switch 技术手册

    产品简介


    PI2DDR3212 是一款专为高速数据传输设计的14位双倍数据率(DDR)开关。它支持1.5V或1.8V供电电压,并适用于DDR2或DDR3内存总线,传输速度高达5Gbps。该开关采用1:2解复用(demux)或2:1多路复用(mux)拓扑结构,可以同时将所有14位通道切换到两个端口之一,并提供断开所有端口的功能。

    技术参数


    - 供电电压:1.5V 或 1.8V ±10%
    - 选择输入:SEL 和全局使能
    - 典型工作电流:220 µA
    - 通道输出阻抗:高阻抗,低输出电容
    - 导通电阻:8Ω 典型值
    - 带宽:3dB 带宽 2.7GHz
    - 插入损耗:-0.6dB(0≤f≤1GHz)
    - 串扰:-18dB(0- 比特间偏差:最大20ps
    - 静电放电防护:2KV HBM
    - 信号标准:SSTL15 或 SSTL18
    - 封装形式:
    - 52针 TQFN (3.5x9x0.4mm)

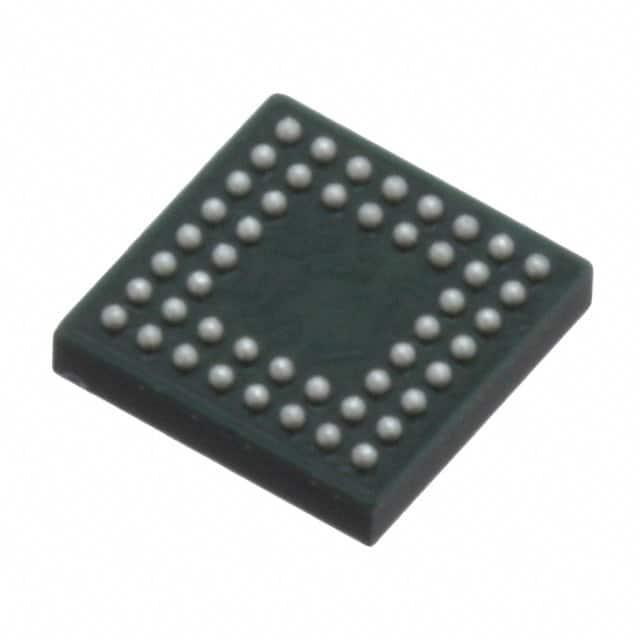

    - 48针 TFBGA (4.5x4.5x0.8mm),与 CBTW28DD14 引脚兼容

    产品特点和优势


    - 高性能:支持高达5Gbps的DDR3信号,满足高速数据传输需求。
    - 低功耗:典型工作电流仅为220 µA,有助于降低系统整体功耗。
    - 高可靠性:内置2KV HBM静电放电防护,提高产品的可靠性和稳定性。
    - 低插入损耗和低串扰:出色的电气特性,确保数据传输质量。
    - 小尺寸封装:提供两种封装形式,方便不同应用场景的需求。

    应用案例和使用建议


    - 应用领域:适用于移动设备、数据中心、服务器等需要高速数据传输的场合。
    - 使用建议:
    - 在进行高速信号处理时,应注意电路板布局,以减少干扰和串扰。
    - 确保电源稳定,避免因电压波动导致的数据传输错误。
    - 在实际应用中,根据具体需求选择合适的封装形式。

    兼容性和支持


    - 兼容性:48针 TFBGA 封装版本与 CBTW28DD14 引脚兼容,便于替换和升级。
    - 支持服务:Pericom 提供详尽的技术文档和支持,帮助用户快速上手和解决常见问题。

    常见问题与解决方案


    1. 问题:数据传输不稳定。
    - 解决办法:检查电源电压是否稳定,重新校准信号路径。
    2. 问题:插入损耗大。
    - 解决办法:优化电路板布局,减少干扰和串扰。
    3. 问题:无法正常切换通道。
    - 解决办法:确认 SEL 输入信号正确,检查连接线是否有松动。

    总结和推荐


    PI2DDR3212 作为一款高性能的14位DDR3开关,具备优异的电气特性和可靠性。适用于需要高速数据传输的多种场合。考虑到其卓越的性能和广泛的兼容性,我们强烈推荐此产品用于高速数据传输系统的设计和开发中。

PI2DDR3212NCEX参数

参数
低电平输出电流 -
输入数量 28
电路数量 -
最大工作供电电压 -
传播延迟时间 -
输出数量 14
供电类型 单相
高电平输出电流 -
最小工作供电电压 1.5V
通用封装 TFBGA-48
零件状态 在售
包装方式 卷带包装

PI2DDR3212NCEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI2DDR3212NCEX数据手册

厂牌 PDF简要描述 下载
DIODES 模拟开关/多路复用器 DIODES PI2DDR3212NCEX PI2DDR3212NCEX数据手册

PI2DDR3212NCEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 14.809
5000+ ¥ 13.9593
8000+ ¥ 13.7165
12000+ ¥ 13.5951
库存: 35000
起订量: 3500 增量: 3500
交货地:
最小起订量为:2500
合计: ¥ 37022.5
