首页  >  产品百科  >  ZTL431AH6TA

ZTL431AH6TA

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: DiodesZetex电压基准芯片, 2.5V, SC-70封装, ±1.0 %精确度, 表面贴装安装, 6引脚
供应商型号: 1221254
供应商: 海外现货
标准整包数: 3000

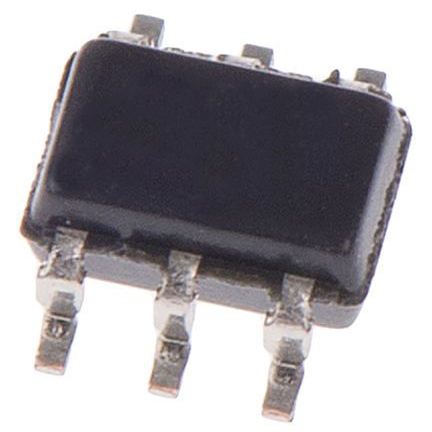

DIODES 电源管理芯片(PMIC) ZTL431AH6TA

ZTL431AH6TA概述

    # ZTL431/ZTL432 Cost Effective Adjustable Precision Shunt Regulator

    产品简介


    ZTL431/ZTL432 是由Diodes Incorporated生产的三端可调精密分流稳压器。这些稳压器具有出色的温度稳定性和高达100mA的输出电流处理能力。通过选择两个外部分压电阻,可以将输出电压设置为任意选定的电压,范围在2.5V到20V之间。它们可替代许多应用中的齐纳二极管,以提升其性能。此外,它们在-40°C至+125°C的标准工作温度范围内表现出色,适用于线性稳压器、温度补偿阈值比较器等多种应用场合。

    技术参数


    绝对最大额定值
    - Cathode Voltage (VKA):20V
    - 连续Cathode电流 (IKA):150mA
    - 参考输入电流范围 (IREF):-50μA 到 +10mA
    - 操作结温:-40°C 至 +150°C
    - 存储温度:-55°C 至 +150°C
    推荐工作条件
    - Cathode电压 (VKA):VREF 到 20V
    - Cathode电流 (IKA):1mA 到 100mA
    - 操作环境温度范围 (TA):-40°C 到 +125°C
    电气特性(@TA = +25°C)
    - Reference Voltage (VREF):2.475V 至 2.525V(A级),2.487V 至 2.513V(B级)
    - 参考电压偏差 (Vdev):±16mV(0°C到+70°C)
    - 参考电压比变化 ('VREF/'VKA):-1.4mV/V 至 -2.7mV/V
    - 动态输出阻抗 (RZ):0.2Ω 至 0.5Ω

    产品特点和优势


    ZTL431/ZTL432稳压器具备以下优势:
    - 高精度:输出电压的初始容差为0.5%(B级)和1%(A级)。
    - 宽泛的工作温度范围:能够适应-40°C至+125°C的严苛环境。
    - 低动态输出阻抗:典型值为0.2Ω,适用于高精度应用。
    - 多种封装形式:提供SOT23、SOT23F、SOT25和SOT363多种封装形式,便于不同应用场合的选择。
    - 环境友好:完全无铅且符合RoHS标准。

    应用案例和使用建议


    ZTL431/ZTL432被广泛应用于以下领域:
    - 线性稳压器:适用于需要高精度和高稳定性电源的应用场合。
    - 温度补偿阈值比较器:用于过压/欠压保护电路。
    - 光耦合器线性化:在光电耦合器应用中提高线性度。
    使用建议:
    - 在设计电路时,要确保输出电容大于4.7nF,以确保稳定的输出。
    - 要注意选择适当的外部分压电阻,以确保所需的输出电压准确度。
    - 确保在-40°C至+125°C的工作温度范围内使用。

    兼容性和支持


    ZTL431/ZTL432系列稳压器可与其他电子元器件良好兼容,支持各种不同的应用场景。厂商提供详细的测试电路和应用电路图,以帮助工程师进行设计。此外,厂商还提供详细的技术支持文档和样品申请服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:稳压器在低温环境下无法正常工作
    - 解决方法:检查并确保稳压器的工作温度在-40°C至+125°C范围内。如果需要更低的温度工作,可考虑使用耐低温版本的产品。
    2. 问题:输出电压波动较大
    - 解决方法:确认外部分压电阻的选择是否合适,并且在输出端加装适当容量的滤波电容。
    3. 问题:稳压器的动态输出阻抗较高
    - 解决方法:确保电路设计中采用正确的外部元件配置,并在必要的地方添加额外的滤波措施。

    总结和推荐


    综上所述,ZTL431/ZTL432是一款高性能、高可靠性的精密分流稳压器,适用于多种复杂环境下的电源管理应用。其优异的温度稳定性和宽泛的工作温度范围使其在严苛环境中仍能保持稳定运行。此外,丰富的封装形式和良好的兼容性也大大提高了其灵活性和应用广泛性。因此,强烈推荐该产品给需要高精度、高稳定性的电源管理需求的应用场景。

ZTL431AH6TA参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 20V
最小输出电压 2.5V
应用场景 -
最大工作供电电压 -
长*宽*高 2mm*1.35mm*1mm
通用封装 SOT-363
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ZTL431AH6TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZTL431AH6TA数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES ZTL431AH6TA ZTL431AH6TA数据手册

ZTL431AH6TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.2768
6000+ ¥ 1.2513
12000+ ¥ 1.213
库存: 0
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 0
