首页  >  产品百科  >  ZXTR1135PD8-13

ZXTR1135PD8-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 57dB(100Hz),45dB(100Hz) 780μA 正极 Fixed 50mA,50mA 2 5V 18V 5V,13V 100V 50mV 900mV PDI-50608 贴片安装,黏合安装
供应商型号: ZXTR1135PD8-13
供应商: 国内现货
标准整包数: 2500

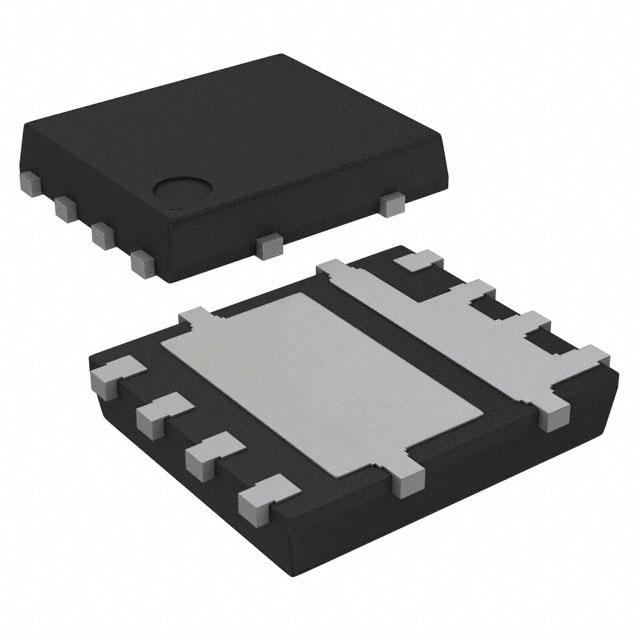

DIODES LDO稳压器 ZXTR1135PD8-13

ZXTR1135PD8-13概述

    # ZXTR1135PD8 高电压双输出电压调节器

    产品简介


    基本介绍
    ZXTR1135PD8 是一款高电压调节器,提供固定双路输出(5V 和 13V),每通道可驱动高达 50mA 的电流。它特别适用于需要高输入电压的应用场景,而标准线性稳压器无法胜任的情况。ZXTR1135PD8 完全集成了这些功能,采用 PowerDI5060-8 (Type B) 封装,相较于分立式多芯片解决方案,显著减少了 PCB 面积并降低了组件数量。
    主要功能和应用领域
    - 固定输出电压:5V ± 2%,13V ± 10%
    - 高输入电压范围:18V 至 100V
    - 典型应用领域:
    - 网络通信
    - 电信设备
    - 以太网供电(PoE)

    技术参数


    以下为 ZXTR1135PD8 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 18 100 | V |
    | 5V 输出电流 50 mA |
    | 13V 输出电流 30 mA |
    | 热阻(结到环境) 54.1 °C/W |
    | 工作温度范围 | -55 125 | °C |

    产品特点和优势


    ZXTR1135PD8 的主要特点和优势如下:
    - 系列线性稳压器:采用发射极跟随级设计,提供稳定可靠的电源输出。
    - 无铅且完全符合 RoHS:满足环保要求,适合现代电子产品的生产需求。
    - 紧凑封装:PowerDI5060-8 (Type B) 封装,节省 PCB 空间。
    - 广泛适用性:适用于多种高电压应用场景,减少外围电路的设计复杂度。

    应用案例和使用建议


    典型应用案例
    ZXTR1135PD8 广泛应用于网络通信设备和电信系统中,例如路由器、交换机和 PoE 供电设备。这些设备通常需要稳定的电源供应来确保正常运行。
    使用建议
    1. 外部电容连接:在输入端连接一个 1µF 的电容器,同时在 5VOUT 和 13VOUT 上分别连接 ≥100nF 的电容器,以减小噪声干扰。
    2. 热管理:由于其功率耗散较大(1.85W),建议使用大面积铜箔进行散热处理,确保长期稳定运行。
    3. 测试条件:在典型工作条件下测试,如输入电压范围 18V 至 48V,确保满足负载和线路调节的要求。

    兼容性和支持


    ZXTR1135PD8 与大多数通用的电子元器件具有良好的兼容性,能够轻松集成到现有的电路设计中。Diodes Incorporated 提供了详尽的技术支持和售后服务,包括技术文档、样品请求和定制化解决方案。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 问题:输出电压不稳定。
    - 解决办法:检查输入电压是否超出允许范围,确认外部电容是否正确连接。
    2. 问题:器件过热。
    - 解决办法:增加散热片或改进 PCB 布局以增强散热效果。
    3. 问题:无法达到预期电流。
    - 解决办法:重新检查负载连接,确保接线正确。

    总结和推荐


    综上所述,ZXTR1135PD8 是一款高性能、高可靠性的高电压双输出电压调节器,特别适合于网络通信和电信领域的高电压应用场景。其紧凑的封装、优异的性能和广泛的适用性使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品给需要高电压稳定电源供应的客户。

ZXTR1135PD8-13参数

参数
最大输入电压 100V
稳压器数量 2
极性 正极
负载调节 50mV
Iq-静态电流 780μA
输出电流 50mA,50mA
线路调节 900mV
最大输出电压 5V,13V
最小输入电压 18V
输出类型 Fixed
最小输出电压 5V
纹波抑制-PSRR 57dB(100Hz),45dB(100Hz)
最大压差@电流 -
通用封装 PDI-50608
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXTR1135PD8-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR1135PD8-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR1135PD8-13 ZXTR1135PD8-13数据手册

ZXTR1135PD8-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.9761
5000+ ¥ 3.748
8000+ ¥ 3.6828
12000+ ¥ 3.6502
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 9940.25
