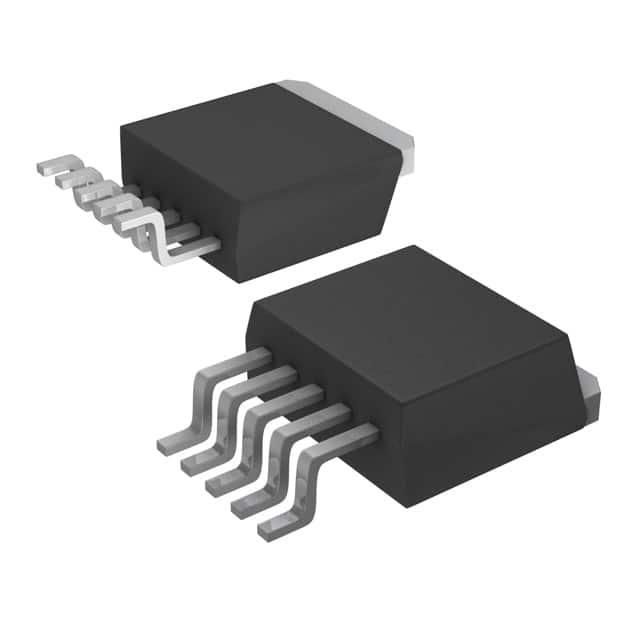

AP1501A-33K5G-13

产品分类: DC-DC稳压器
厂牌: DIODES
产品描述: Buck No 150KHz Fixed 1 3.3V 3.3V 40V 4.5V TO-263-5 贴片安装,黏合安装
供应商型号: AP1501A-33K5G-13DIDKR-ND
供应商: Digi-Key
标准整包数: 1
DIODES DC-DC稳压器 AP1501A-33K5G-13

AP1501A-33K5G-13概述

    # AP1501A 150kHz 5A PWM Buck DC/DC Converter

    产品简介


    AP1501A系列是一组高度集成的单片IC,专为降压DC/DC转换器设计,能够驱动高达5A的负载而无需额外的外部晶体管组件。其紧凑的设计大大减少了外部元件数量,从而节省了电路板空间。通过逻辑电平控制实现的外部关断功能可进入待机模式,同时内部补偿确保反馈控制具有优良的线路和负载调节性能,无需额外设计。AP1501A系列以150kHz的开关频率运行,比低频开关稳压器所需的滤波组件尺寸更小。此外,输出电压精度保证在输入电压和输出负载条件下的±4%,振荡器频率则在±15%范围内。AP1501A系列提供固定输出版本(3.3V、5V、12V)及可调输出版本,封装形式包括TO263-5、TO220-5和TO220-5(R)。

    技术参数


    | 参数 | 描述 |

    | 输出电压 | 固定输出:3.3V、5V、12V;可调输出范围1.23V至37V(±4%精度) |
    | 开关频率 | 150kHz ±15% |
    | 控制方式 | 电压模式非同步PWM控制 |
    | 保护功能 | 热关断保护和限流保护 |
    | 关断控制输入 | 支持ON/OFF关断控制 |
    | 最大输入电压 | 40V |
    | 输出负载电流 | 5A |
    | 待机电流 | 低功耗待机模式 |
    | 内置开关晶体管 | 芯片内置开关管 |
    | 环境兼容性 | 符合RoHS标准且无卤素;“绿色”环保产品 |
    | 封装类型 | TO263-5、TO220-5和TO220-5(R) |

    产品特点和优势


    AP1501A系列以其高性能和高集成度脱颖而出,特别适合空间受限的应用场景。其主要优势如下:
    - 高效率:典型效率可达71%-88%,适合多种应用场景。
    - 高可靠性:具备过热保护和过流保护,有效防止设备损坏。
    - 易用性:内置补偿和简单的电路设计使其易于集成到系统中。
    - 广泛适用性:支持多种输出电压版本,适应不同需求。
    - 环保设计:符合RoHS标准,无卤素和无锑化合物,是绿色环保产品。

    应用案例和使用建议


    典型应用电路
    1. 固定类型电路
    - 输出电压:3.3V、5V、12V。
    - 示例电路如图所示,适合简单高效降压应用。
    2. 可调类型电路
    - 输出电压可通过电阻分压网络调节。
    - 适用于需要灵活调整输出电压的应用。
    3. 延时启动电路
    - 可通过外接电容实现延迟启动功能,适用于对启动时间要求较高的场合。
    使用建议
    - 在选择输出电感和电容时,需根据具体应用场景优化滤波效果。
    - 确保输入电容足够大,以减小输入电压波动并提供足够的开关电流。
    - 对于高功率应用,建议采用带散热片的封装形式,并结合良好的空气流动设计。

    兼容性和支持


    AP1501A系列芯片可与其他常见的电子元件无缝兼容,尤其适用于现有的DC/DC转换器设计。厂商提供了全面的技术支持,包括详细的数据手册、参考设计和在线技术支持,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳 | 检查输入电压是否在额定范围内 |
    | 输出电压偏差过大 | 检查电阻分压网络阻值是否准确 |
    | 过热保护触发 | 检查散热措施是否到位 |
    | 输出电流不足 | 检查输出电感和电容是否满足要求 |

    总结和推荐


    AP1501A系列是一款高性能、高集成度的降压DC/DC转换器,其紧凑的设计和出色的性能使其成为各种电子设备的理想选择。凭借其卓越的稳定性和广泛的适用性,我们强烈推荐该产品用于需要高效率、高可靠性的应用场景。无论是消费电子、工业控制还是汽车电子领域,AP1501A都能提供出色的表现。

AP1501A-33K5G-13参数

参数
输出类型 Fixed
功能 Step-Down
开关频率 150KHz
同步整流器 No
输出数量 1
最小输入电压 4.5V
最小输出电压 3.3V
拓扑 Buck
最大输入电压 40V
最大输出电压 3.3V
10.54mm(Max)
9.65mm(Max)
4.85mm(Max)
通用封装 TO-263-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AP1501A-33K5G-13厂商介绍
