DGD05463FN-7

产品分类: 栅极电源驱动器
厂牌: DIODES
产品描述: DiodesZetex 10引脚MOSFET驱动器, 5V电源, W-DFN3030封装, 半桥
供应商型号: DGD05463FN-7
供应商: 国内现货
标准整包数: 1

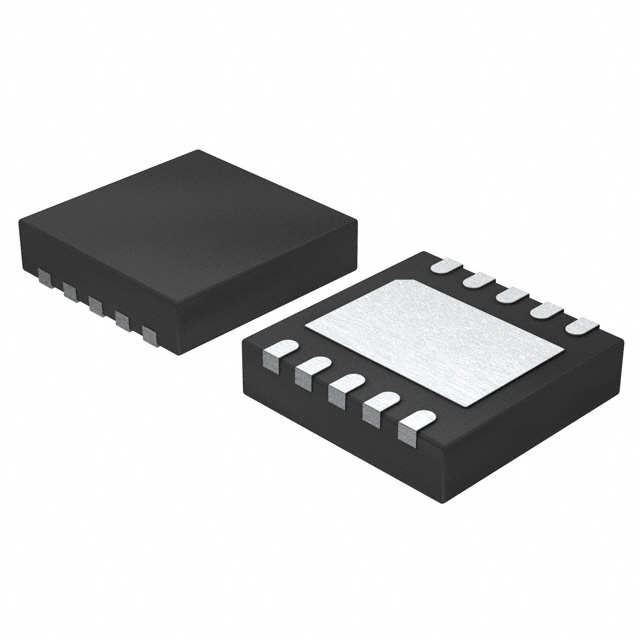

DIODES 栅极电源驱动器 DGD05463FN-7

DGD05463FN-7概述

    高频半桥栅极驱动器 DGD05463 技术手册

    产品简介


    DGD05463 是一款高频半桥栅极驱动器,专为驱动两个 N 沟道 MOSFET 在半桥配置下运行而设计。此器件的最大特点是浮动高侧驱动器最高可承受 50V 的电压。该产品逻辑输入兼容标准的 TTL 和 CMOS 电平(低至 3.3V),方便与微控制器接口。为防止 MOSFET 失效,该器件还集成了死区时间控制逻辑,以防止输出信号同时导通。由于其快速且匹配良好的传播延迟,它允许更高的开关频率,从而实现了更小、更紧凑的电源转换设计。DGD05463 采用 W-DFN3030-10 和 MSOP-10 封装,工作温度范围为 -40°C 至 +125°C。

    技术参数


    - 高侧浮动正向供电电压:VB = -0.3V 到 +60V
    - 高侧浮动反向供电电压:VS = VB-14V 到 VB+0.3V
    - 高侧浮动输出电压:VHO = VS-0.3V 到 VB+0.3V
    - 逻辑和低压固定供电电压:VCC = -0.3V 到 +14V
    - 逻辑输入电压:VIN = -0.3V 到 VCC+0.3V
    - 推荐工作条件:
    - 高侧浮动供电电压:VB + 4.2V 到 VB + 14V
    - 高侧浮动输出电压:VHO = VS 到 VB
    - 逻辑和低压固定供电电压:VCC = 4.5V 到 14V
    - 低侧输出电压:VLO = 0V 到 VCC
    - 逻辑输入电压:VIN = 0V 到 5V
    - 工作温度范围:TA = -40°C 到 +125°C

    产品特点和优势


    - 50V 浮动高侧驱动器:确保在高电压应用中的稳定性。
    - 内部自举二极管:简化电路设计,减少外部组件。
    - 程序化死区时间:有效保护 MOSFET 不受交叉导通的影响。
    - 超低待机电流:<1µA,适用于电池供电设备。
    - 宽广的工作温度范围:-40°C 到 +125°C,适合恶劣环境。
    - 全面符合 RoHS 和无卤素标准:满足环保要求。

    应用案例和使用建议


    DGD05463 广泛应用于 DC-DC 转换器、电机控制、电池供电手持工具、电子烟设备和 D 类功率放大器等领域。例如,在电池供电的手持工具中,DGD05463 可通过降低功耗和提高效率来延长电池寿命。对于 DC-DC 转换器,DGD05463 的高频特性可以实现更快的开关频率,从而减小磁性元件的尺寸。
    建议在使用时,应注意外部二极管的选择和电路布局,以保证最佳性能。例如,当 VCC = 4.5V 到 4.9V 时,需要外接一个肖特基二极管。

    兼容性和支持


    DGD05463 与多种电子元器件和设备兼容。Diodes Incorporated 提供了详尽的技术支持和维护信息,可通过官方网站获取最新的产品文档和应用指南。

    常见问题与解决方案


    - 问题:当 VCC = 4.5V 到 4.9V 时,为什么需要外接肖特基二极管?
    - 解决方法:这是为了补偿较低的 VCC 电压,以确保高侧驱动器能够正常工作。

    - 问题:如何设置死区时间?
    - 解决方法:通过调整死区控制引脚(DT)上的电阻值来设定死区时间,具体计算方法可参考手册中的公式。

    总结和推荐


    DGD05463 高频半桥栅极驱动器凭借其高集成度、出色的性能和广泛的应用领域,成为电力转换系统中的优秀选择。其独特的死区时间控制功能和卓越的开关性能使其在高要求的应用场景中表现优异。总的来说,我们强烈推荐 DGD05463 作为高性能的半桥驱动器解决方案。

DGD05463FN-7参数

参数
最大高压侧电压-自举 -
输入类型 CMOS,TTL
上升时间 17ns
下降时间 12ns
驱动配置 半桥
最大工作供电电压 14V
驱动数量 2
最小工作供电电压 4.5V
电流 - 峰值输出(灌入,拉出) 1.5A,2.5A
最大传播延迟时间 580ns
逻辑电压 - VIL,VIH 800mV,2.4V
通道类型 -
栅极类型 MOSFET,N沟道
长*宽*高 3.1mm*3.1mm*750μm
通用封装 WDFN-303010
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
