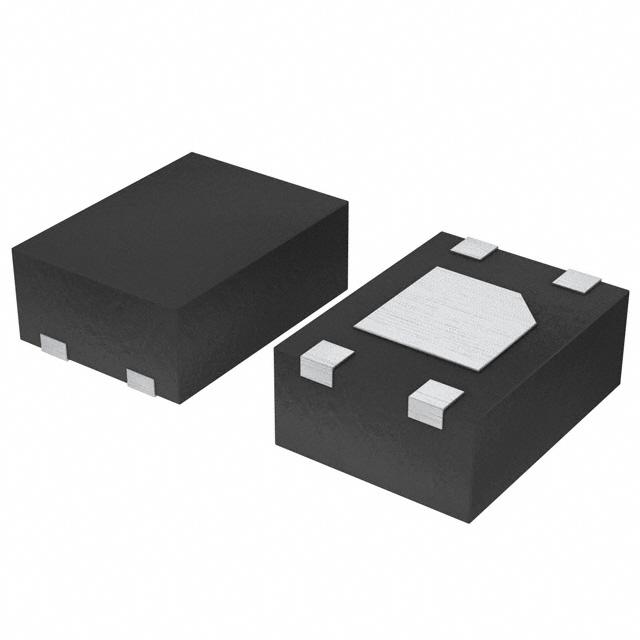

ZXCT1023DFGTA

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: 3.5μA 20V DFN 贴片安装 1.2mm*1.8mm*510μm
供应商型号: 30C-ZXCT1023DFGTA U-DFN1218-4
供应商: 国内现货
标准整包数: 1
DIODES 电源管理芯片(PMIC) ZXCT1023DFGTA

ZXCT1023DFGTA概述

    ZXCT1023 Micro-Power Fixed Gain of 50 Current Monitor

    1. 产品简介


    ZXCT1023是一款高精度高边电流检测监控器。这种类型的设备无需中断接地平面即可测量负载电流,从而简化了电路设计。ZXCT1023拥有内置固定增益为50,只需要一个外部电流感应电阻,结合其小巧的1.2mm x 1.8mm TDFN封装,使得整体解决方案尺寸远小于ZXCT1010。ZXCT1023具有宽泛的工作电压范围(2.5V到20V),非常适合单电池锂电池/聚合物电池的充电/放电测量应用。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 |

    | 输出电压 (VOUT) | VS+ = 3.6V | 0.3 mV | 2.5 V | 2.575 V |
    | 输入电压 (VSENSE) -0.5 V | 0 V | 2.5 V |
    | 输出电压温度系数 (TC) 50 ppm/°C | 300 ppm/°C | - |
    | 地引脚电流 (IQ) | VSENSE = 0V | 3.5 μA | 8 μA | - |
    | 输出电阻 (ROUT) - | 15 kΩ | - |
    | 增益 (VOUT/VSENSE) | VSENSE = 50mV | 50 V/V | - | - |
    其他重要参数还包括宽输入电压范围(2.5V 至 20V)、低静态电流(仅3.5μA)以及高达1MHz的带宽。这些参数使得ZXCT1023在各种应用中表现出色。

    3. 产品特点和优势


    - 精确的高边电流检测:适合电池容量测量、电池充电器以及过流监测等应用。
    - 固定增益为50:减少外部组件数量,简化设计并降低成本。
    - 宽输入电压范围:适应2.5V至20V的工作电压范围,提高应用灵活性。
    - 极低的静态电流:在单节锂电池/聚合物电池应用中表现优异。
    - 小型封装:采用1.2mm x 1.8mm TDFN封装,适合空间受限的设计。
    这些特点使ZXCT1023在市场上具有明显的竞争优势,尤其适用于需要高精度和高集成度的应用场合。

    4. 应用案例和使用建议


    典型应用场景包括电池容量测量、电池充电器和过流监测。对于电池容量测量,可以将ZXCT1023串联在电池回路中,通过输出电压间接测量电流变化。对于过流监测,则可以利用其高精度的特点,设置适当的阈值来触发报警或保护电路。
    使用建议:在使用ZXCT1023时,确保电流感应电阻(RS)的阻值选择合适,以保证足够的灵敏度。同时,考虑到其高增益(50倍),注意避免输出电压超过器件的最大额定值。在高负载电流情况下,可能需要额外考虑散热措施。

    5. 兼容性和支持


    ZXCT1023与大多数常见的微控制器和其他数字电路具有良好的兼容性,由于其内部集成的固定增益,减少了对外部组件的需求。Diodes Incorporated公司提供详细的文档和支持,包括产品技术手册和应用笔记,帮助用户更好地理解和使用这一产品。

    6. 常见问题与解决方案


    1. 问题:如何确定合适的电流感应电阻?
    解决方法:根据所需的检测电流范围和输出电压,选择合适的电阻值。一般公式为RS = (VOUT / (50 ISENSE))。
    2. 问题:ZXCT1023是否可以在高温环境下稳定工作?
    解决方法:ZXCT1023的最高工作温度可达125°C,因此在标准工业温度范围内(-40°C至85°C)使用时不需要特殊处理。

    7. 总结和推荐


    综上所述,ZXCT1023是一款高性能的高边电流检测监控器,具备精准度高、体积小、功耗低等显著优点。它非常适合用于电池管理、电流监测等多种应用场景。无论是从技术规格还是实际应用角度出发,ZXCT1023都表现出色,值得推荐给需要这类高性能电流检测器件的工程师和设计师们。

ZXCT1023DFGTA参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 20V
最小工作供电电压 -
工作电源电流 3.5μA
最大输出电压 -
长*宽*高 1.2mm*1.8mm*510μm
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXCT1023DFGTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXCT1023DFGTA数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES ZXCT1023DFGTA ZXCT1023DFGTA数据手册

ZXCT1023DFGTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.346
100+ ¥ 4.455
750+ ¥ 4.125
1500+ ¥ 3.927
3000+ ¥ 3.74
库存: 856
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 5.34
