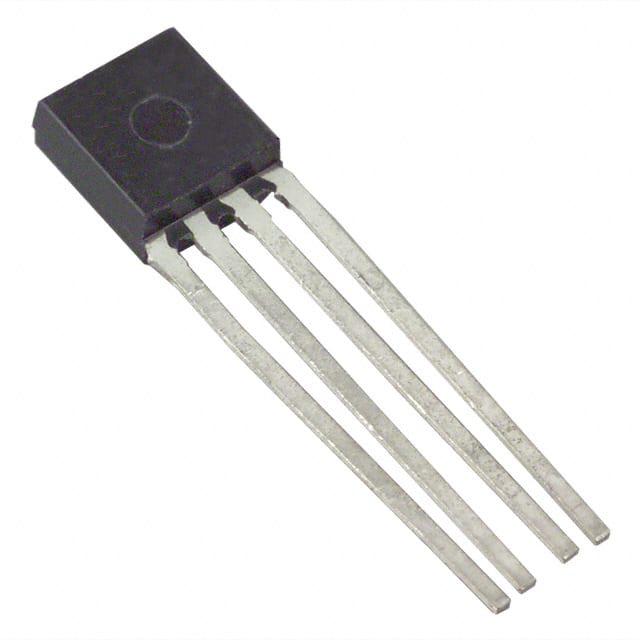

AH2984PG-B

产品分类: 其他稳压器
厂牌: DIODES
产品描述: 低端(2) SIP-4 通孔安装 5.22mm*1.55mm*5.07mm
供应商型号:
供应商:
标准整包数: 0
DIODES 其他稳压器 AH2984PG-B

AH2984PG-B概述

    AH2984: TWO PHASE HALL-EFFECT SMART FAN MOTOR CONTROLLER

    1. 产品简介


    AH2984是一款由Diodes Incorporated开发的单芯片解决方案,专门用于驱动两线圈无刷直流(BLDC)风扇和电机。该控制器集成了霍尔效应传感器、动态偏移校正以及两个互补的开漏输出驱动器,并内置了齐纳二极管保护。适用于低启动电压的应用场景。
    主要功能:
    - 单芯片集成霍尔效应传感器和输入放大器
    - 磁场锁定保护
    - 内置反向电压保护二极管
    - 输出驱动器内置齐纳保护
    应用领域:
    - 两线圈BLDC冷却风扇
    - 低电压/低功率BLDC电机

    2. 技术参数


    以下是AH2984的主要技术规格和电气特性:
    - 操作电压: 2.5V至15V
    - 平均输出电流: 最大500mA
    - 封装: SIP-4 和 SOT89-5
    - 绝对最大额定值:
    - VDD供应电压: 18V
    - 反向VDD电压: -15V
    - 平均输出电流: 500mA
    - 短期峰值输出电流: 800mA
    - 功耗 (SIP-4): 550mW
    - 功耗 (SOT89-5): 800mW
    - 工作温度范围: -40°C至+105°C

    3. 产品特点和优势


    - 低启动电压: 设计时考虑了低启动电压,适合于多种应用场合。
    - 锁定保护: 包括磁锁定检测、输出关闭和自动重启功能,保证电机的安全运行。
    - 环保材料: 使用“绿色”模塑化合物,完全符合欧盟RoHS指令。
    - 热保护: 内置过温保护功能,确保设备在安全范围内工作。

    4. 应用案例和使用建议


    典型应用电路:
    - SIP-4 封装:
    ```
    Vdd → 12V
    GND → GND
    L1, L2 → 连接电机线圈
    DO → 控制信号输出
    DOB → 另一个控制信号输出
    ```
    - SOT89-5 封装:
    ```
    Vdd → 12V
    GND → GND
    L1, L2 → 连接电机线圈
    DO → 控制信号输出
    DOB → 另一个控制信号输出
    ```
    使用建议:
    - 在电源输入端连接稳压电容(建议值为1μF/50V)以确保电压稳定。
    - 可选配一个齐纳二极管D2来保护设备和风扇线圈免受反向供电条件的影响。

    5. 兼容性和支持


    - AH2984支持与各种标准BLDC风扇和电机兼容。
    - 提供详细的电气特性表和技术文档支持,确保用户能够轻松集成到现有系统中。
    - Diodes Incorporated提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:启动电压过低导致无法正常工作。
    - 解决方案:检查电源电压是否满足最低要求(2.5V)并确认连接是否正确。
    - 问题2:电机锁定保护功能频繁触发。
    - 解决方案:检查磁场强度是否超出规定范围(操作点5Gauss至60Gauss),必要时调整磁体位置。

    7. 总结和推荐


    AH2984凭借其低启动电压、磁锁定保护及绿色环保材料,成为适用于多种BLDC风扇和电机的理想选择。它具备强大的保护功能和高可靠性,特别适用于对电磁干扰敏感的应用场合。总体来说,AH2984不仅在技术参数上表现出色,还具有出色的性价比,非常推荐给需要高性能电机控制的用户。

AH2984PG-B参数

参数
拓扑 低端(2)
长*宽*高 5.22mm*1.55mm*5.07mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

AH2984PG-B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AH2984PG-B数据手册

厂牌 PDF简要描述 下载
DIODES 其他稳压器 DIODES AH2984PG-B AH2984PG-B数据手册

AH2984PG-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
