ZXMS6005DN8-13

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: Self Protected Enhancement Mode Intellifet MOSFET
供应商型号: AV-S-DIIZXMS6005DN813
供应商: Avnet
标准整包数: 2500
DIODES 电源管理芯片(PMIC) ZXMS6005DN8-13

ZXMS6005DN8-13概述

    ZXMS6005DN8 60V N-Channel Self Protected Enhancement Mode IntelliFET MOSFET

    产品简介


    ZXMS6005DN8 是一款由 Diodes Incorporated 生产的双通道自保护低侧智能场效应晶体管(IntelliFET)。它具备逻辑电平输入能力,集成有过温保护、过流保护、主动钳位过压保护及静电放电(ESD)保护等功能。此款 MOSFET 特别适用于恶劣环境下需要较高可靠性的通用开关,例如受微控制器(3.3V 或 5V)驱动的应用场景。

    技术参数


    - 连续漏源电压:60V
    - 导通电阻:200mΩ
    - 标称负载电流(VIN = 5V):1.8A
    - 钳位能量:120mJ
    - 短路保护电压:16V(VDS(SC))
    - 连续输入电压:-0.5至+6V
    - 连续输入电流:|IIN|≤ 2mA(当-0.2V ≤ VIN ≤ 6V时)
    - 脉冲漏极电流(VIN = 3.3V):5A
    - 脉冲漏极电流(VIN = 5V):6A
    - 连续源电流(二极管):2.5A
    - 脉冲源电流(二极管):10A
    - 绝对最大温度:存储温度范围:-55至+150°C;操作温度范围:-40至+150°C
    - 热阻(结到环境):RθJA = 81°C/W(注6)

    产品特点和优势


    - 低输入电流
    - 逻辑电平输入(3.3V 和 5V)
    - 短路保护带自动重启
    - 过压保护(主动钳位)
    - 热关断带自动重启
    - 过流保护
    - 输入保护(ESD)
    - 高连续电流额定值
    - 完全无铅,符合RoHS标准
    - 无卤素,无锑化合物,“绿色”产品

    应用案例和使用建议


    ZXMS6005DN8 主要应用于灯驱动、电机驱动、继电器驱动和电磁阀驱动等领域。其高连续电流额定值使其特别适合处理高启动电流的应用,如灯和电机。具体使用建议如下:
    - 在高功率应用中,应注意散热,确保良好的热管理。
    - 由于其双通道设计,可以在多个负载间共享,从而简化电路设计。
    - 考虑其热关断功能,当电路异常时会自动重启,以避免损坏设备。

    兼容性和支持


    ZXMS6005DN8 与大多数 3.3V 和 5V 微控制器兼容,可在多种电源电压下正常工作。Diodes Incorporated 提供全面的技术支持,包括详尽的数据手册和应用指南,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:产品在高温环境中工作时表现不佳。
    - 解决方案:确保良好的散热措施,必要时使用散热片或外部风扇。
    2. 问题:设备无法正常启动。
    - 解决方案:检查输入电压和信号连接是否正确。
    3. 问题:过载时自动重启后设备未能恢复正常运行。
    - 解决方案:确认是否有持续过载情况,必要时检查负载是否超出设备额定值。

    总结和推荐


    ZXMS6005DN8 是一款高性能、高可靠性且易于使用的智能 MOSFET。其强大的保护功能和宽泛的工作环境使其成为恶劣环境下的理想选择。强烈推荐用于需要高可靠性的工业应用,尤其是那些需要在高启动电流负载下工作的场景。如果你正在寻找一款在恶劣条件下也能稳定工作的 MOSFET,ZXMS6005DN8 将是一个不错的选择。

ZXMS6005DN8-13参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -

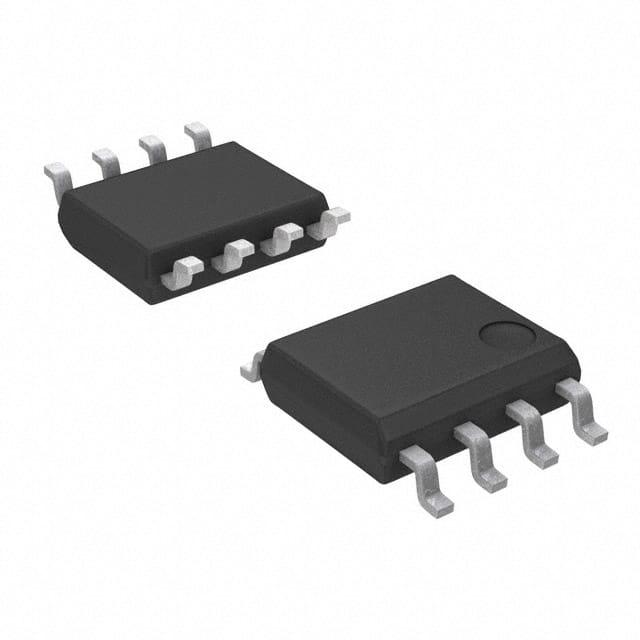

通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZXMS6005DN8-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMS6005DN8-13数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES ZXMS6005DN8-13 ZXMS6005DN8-13数据手册

ZXMS6005DN8-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
