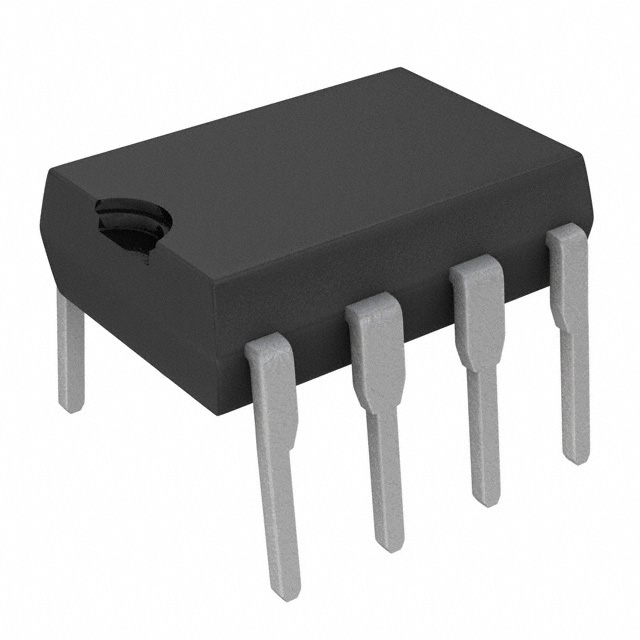

ZXBM5409Q-N-U

产品分类: 电机驱动器
厂牌: DIODES
产品描述: 半桥(2) Power MOSFET 有刷直流,直流伺服 有刷直流电机 8V 18V Control and Power Stage,Driver - Fully Integrated PDIP-8 通孔安装
供应商型号: ZXBM5409Q-N-U
供应商: 国内现货
标准整包数: 3600
DIODES 电机驱动器 ZXBM5409Q-N-U

ZXBM5409Q-N-U概述


    产品简介


    ZXBM5409Q是一款专为手动汽车前灯调节控制及工业伺服控制系统设计的受保护H桥驱动器。该产品主要用于直流无刷电机负载的应用场景。ZXBM5409Q集成了一种全桥驱动输出级,由高电流、低导通电阻(RDSON)的H桥MOSFET组成,以最大限度地提高效率。此外,ZXBM5409Q还简化了电路设计,减少了外部组件的需求。

    技术参数


    - 电压范围: 8V至18V
    - 输出电流能力: 峰值电流可达1.6A,持续电流可达0.8A
    - 输入/输出引脚: 包含反馈输入(FB)、滞后(HYST)、两个输出驱动(OUT1、OUT2)、电源输入(VDD)、参考输入(REF)和接地(GND)
    - 保护功能: 包括短路、过压、欠压、过流和热保护
    - 封装形式: PDIP-8 (Type A1)
    - 认证标准: AEC-Q100 Grade 1
    - 温度范围: 工作温度范围-40°C到+125°C,存储温度范围-65°C到+150°C
    - 静态参数: 静态电流消耗最大为2.5mA

    产品特点和优势


    ZXBM5409Q的核心优势在于其广泛的电压范围和内置的故障保护机制。通过外部电阻可轻松编程的滞后、死区和角度放大功能增加了系统的灵活性。它的绿色封装设计也符合RoHS和无卤素的要求,使其在环保方面具有竞争优势。

    应用案例和使用建议


    应用案例:
    - 汽车前灯位置伺服电机: 适合用于手动调节汽车前灯的位置。
    - 8V/12V/18V伺服直流电机: 适用于多种电压等级的伺服直流电机。
    使用建议:
    - 确保C1和C2电容值根据实际电机电流进行调整,C1用于电源稳定,C2用于电源滤波。
    - 配置R1和R2电阻以定义参考电压VREFIN,并根据需要调整RHYH和RHYL电阻来设置滞回窗口。
    - 根据不同的使用情况选择合适的反向连接保护二极管D1,必要时还需配置钳位二极管Dz。

    兼容性和支持


    ZXBM5409Q提供标准的PDIP-8封装,并且是汽车合规的,支持PPAP文档。Diodes Incorporated为该产品提供了全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 设备在启动时无法正常运行。
    - 解决方案: 检查供电电压是否满足最小启动电压要求VUVLORLTH。
    2. 问题: 输出电流超过阈值。
    - 解决方案: 检查并确认外部电机负载是否正确配置,必要时调整外部电阻。
    3. 问题: 温度过高导致设备关机。
    - 解决方案: 确认散热设计是否合理,必要时增加散热措施。

    总结和推荐


    ZXBM5409Q是一款集成了丰富保护功能的高效DC无刷电机驱动器,特别适合应用于汽车和工业领域的伺服控制系统。其广泛的电压范围、可靠的保护机制和绿色封装设计使其在市场上具有很强的竞争力。强烈推荐对这类应用有兴趣的客户考虑使用ZXBM5409Q。
    总的来说,ZXBM5409Q不仅具备优秀的性能和可靠性,而且在绿色设计方面也有显著的优势。无论是对于汽车制造商还是工业自动化领域的开发者来说,它都是一个值得信赖的选择。

ZXBM5409Q-N-U参数

参数
功率 -
电机类型 - AC,DC 有刷直流,直流伺服
拓扑 半桥(2)
功能 Control and Power Stage,Driver - Fully Integrated
工艺 Power MOSFET
电压 - 负载 -
额定电流 -
电机类型 有刷直流电机
接口类型 -
最大工作供电电压 18V
最小工作供电电压 8V
通用封装 PDIP-8
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
