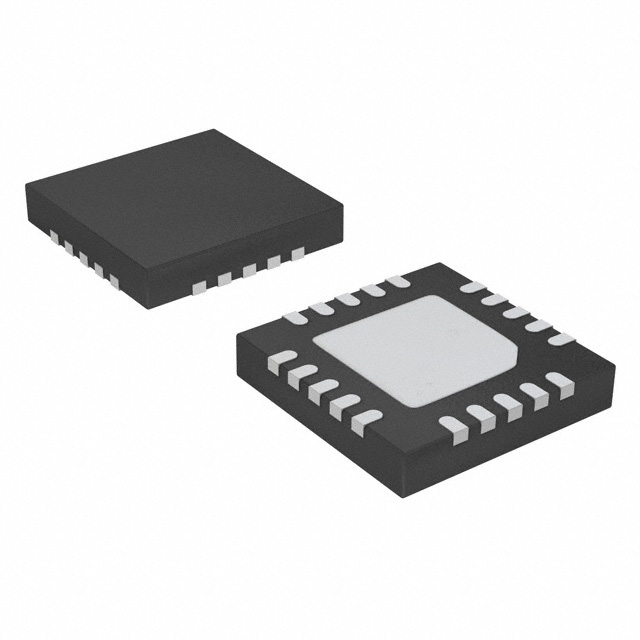

ZABG6002JB20TC

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: 62mA 3V 8V 偏压控制器 QFN 贴片安装,黏合安装 4mm*4mm*580μm
供应商型号: ZABG6002JB20TCDI-ND
供应商: Digi-Key
标准整包数: 1
DIODES 电源管理芯片(PMIC) ZABG6002JB20TC

ZABG6002JB20TC概述

    ZABG6002 技术手册解析

    产品简介


    ZABG6002 是一款由 Diodes Incorporated 设计的低功耗六级场效应晶体管(FET)偏置控制器及混频器偏置控制器,主要用于卫星低噪声块(LNB)。其主要功能是为六个低噪声放大器(LNA)阶段或四个 LNA 加两个主动混频器阶段提供可编程偏置控制。通过灵活的设计,该芯片能够在多个系统设计中被广泛应用于各种卫星接收系统的 LNB 中。

    技术参数


    - 供电电压范围: 3.0V 至 8.0V
    - 放大器 FET 漏极电压: 2.0V
    - 混频器 FET 漏极电压: 0.25V
    - 放大器 FET 漏极电流: 0 至 15mA
    - 混频器 FET 漏极电流: 0.5 至 7.5mA
    - 工作温度范围: -40°C 至 +85°C
    - 电源电流: 1.6mA 典型值
    - 最大功率消耗: 600mW
    - 内部负电压生成: 单电源操作,集成开关电容 DC-DC 转换器生成 -2.5V 负电压

    产品特点和优势


    - 多功能配置: 支持两种模式,即六个 LNA 阶段和四个 LNA 加两个混频器阶段。
    - 低功耗设计: 最大电源电流仅为 1.6mA,有效降低了系统整体功耗。
    - 温度稳定性: 在-40°C至+85°C的工作温度范围内,漏极电压和漏极电流保持稳定。
    - 电流限制保护: 内部电流限流机制保证了过载情况下安全可靠的操作。

    应用案例和使用建议


    ZABG6002 的典型应用场景包括双 LNB、四 LNB、美国 LNB、微波链路以及专网无线电和蜂窝电话系统。例如,在一个双 LNB 系统中,可以利用 ZABG6002 分别为两个独立的 LNB 提供稳定的偏置控制,从而确保信号处理的一致性和可靠性。在使用时,需注意正确的电阻连接以实现所需的电流设置,以确保最佳的噪声和增益性能。

    兼容性和支持


    - 兼容性: ZABG6002 可与其他标准的 FET 和混合电路组件无缝集成。
    - 支持: Diodes Incorporated 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题: 使用过程中发现电流超出预期。
    - 解决方法: 检查外部参考电阻连接是否正确。如果不正确,根据实际需求调整电阻值。

    总结和推荐


    ZABG6002 作为一款专为卫星接收系统设计的低功耗 FET 偏置控制器,具备出色的灵活性和可靠性。它能有效简化 LNB 系统的设计,降低功耗并提高系统稳定性。鉴于其在复杂系统设计中的应用潜力,强烈推荐在相关项目中采用该产品。

ZABG6002JB20TC参数

参数
最小工作供电电压 3V
工作电源电流 62mA
最大输出电压 -
最小输出电压 -
应用场景 偏压控制器
最大工作供电电压 8V
长*宽*高 4mm*4mm*580μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
