AP9214LA-AG-HSB-7

产品分类: 电池管理芯片
厂牌: DIODES
产品描述: 1.5V 5.5V Battery Protection 短路,过压,过流 锂离子电池 UDFN-25356 贴片安装,黏合安装
供应商型号: UNP-AP9214LA-AG-HSB-7
供应商: 海外现货
标准整包数: 1

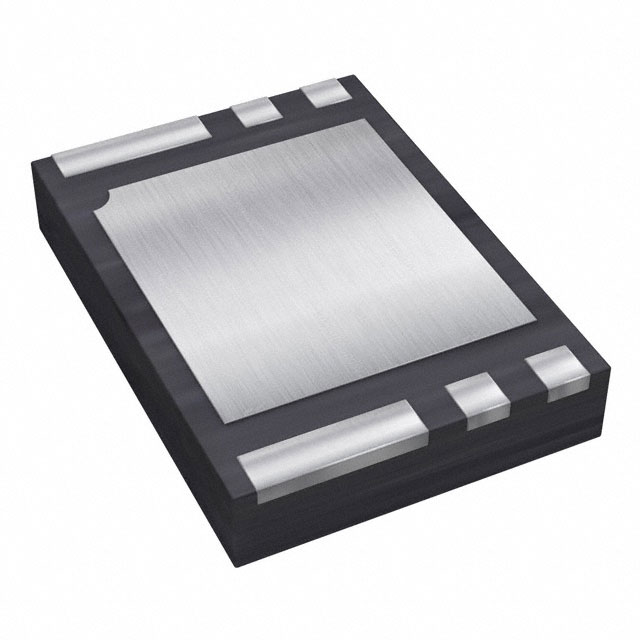

DIODES 电池管理芯片 AP9214LA-AG-HSB-7

AP9214LA-AG-HSB-7概述

    AP9214L 技术手册:单芯片锂离子电池保护解决方案

    产品简介


    AP9214L 是一款专为单节锂离子(Li+)可充电电池包设计的高集成度保护解决方案。此产品通过内置的过充电、过放电、短路等多重保护功能,确保电池安全运行。主要应用于智能手机、平板电脑和其他便携式电子设备的锂电池包管理。

    技术参数


    - 工作电压范围:VDD 到 VSS 之间的电压高达 30V。
    - 低静态电流:正常模式下,静态电流为 3.0µA(典型值),最大为 4.5µA;电源关闭模式下为 0.1µA(最大值)。
    - 高精度检测电路:过充电压检测范围为 3.5V 至 4.5V(步进为 5mV,精度±25mV)。
    - 延迟时间:具有固定延迟时间以节省外部组件。
    - 封装:U-DFN2535-6 封装,提供两种引脚选项。

    产品特点和优势


    - 单芯片集成:将电池保护和开关控制功能集成到单一芯片上,简化设计,降低成本。
    - 超低 RSS(ON):MOSFET 开启电阻低至 10mΩ,减少功耗并提高效率。
    - 高精度电压检测:过充电、过放电、短路等状态下的检测精度高,确保可靠保护。
    - 灵活配置:提供多种配置选项,如电源关闭模式、零电压充电功能等。

    应用案例和使用建议


    应用场景:智能手机和平板电脑的锂电池包管理,需要高精度保护和长寿命电池。
    使用建议:
    - 在设计电路时,R1 和 R2 的阻值需遵循手册推荐值,通常 R1 建议为 330Ω 至 470Ω,C1 建议为 100nF。
    - 确保充电器连接后才启用 AP9214L,避免因充电状态异常导致电池无法放电。

    兼容性和支持


    AP9214L 与其他标准锂离子电池管理设备兼容。制造商提供详尽的技术支持,包括在线文档、样片供应和售后技术支持。

    常见问题与解决方案


    1. 问题:如何确认 AP9214L 正常工作?
    解决方案:通过观察电池充电和放电状态,确认各保护功能正常工作。具体检查过充电、过放电、过电流等状态下的反应。
    2. 问题:如何设置电源关闭模式?
    解决方案:在系统板首次连接到电池时,使用充电器或短接 P- 端子到电池负极以激活 AP9214L。

    总结和推荐


    AP9214L 单芯片锂离子电池保护解决方案以其高度集成性、低功耗及高精度检测而著称。它在确保电池安全的同时,还提供了多种配置选项,适用于各类便携式电子设备。鉴于其出色的功能和可靠性,强烈推荐使用。
    总之,AP9214L 作为一款高效可靠的电池保护解决方案,在市场上的表现令人印象深刻,值得广泛推广和应用。

AP9214LA-AG-HSB-7参数

参数
故障保护 短路,过压,过流
功能 Battery Protection
最小工作供电电压 1.5V
电池类型 锂离子电池
最大输出电压 -
最小输出电压 -
输出电流 -
接口类型 -
最大工作供电电压 5.5V
通用封装 UDFN-25356
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP9214LA-AG-HSB-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP9214LA-AG-HSB-7数据手册

厂牌 PDF简要描述 下载
DIODES 电池管理芯片 DIODES AP9214LA-AG-HSB-7 AP9214LA-AG-HSB-7数据手册

AP9214LA-AG-HSB-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
