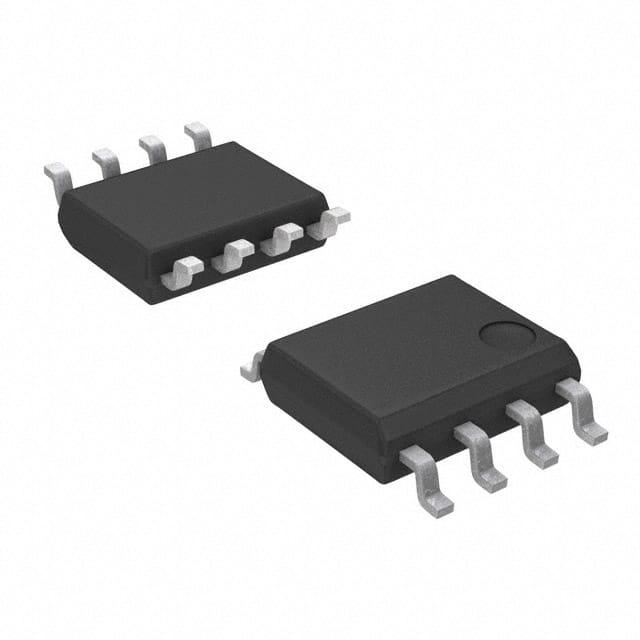

ZXMS6005N8Q-13

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: Current Limit SW 1-IN 1-OUT 0V to 5.5V 2A Automotive 8-Pin SO T/R
供应商型号: AV-S-DIIZXMS6005N8Q13
供应商: Avnet
标准整包数: 2500
DIODES 电源管理芯片(PMIC) ZXMS6005N8Q-13

ZXMS6005N8Q-13概述

    ZXMS6005N8Q:一款高效可靠的低侧智能MOSFET

    产品简介


    ZXMS6005N8Q是来自Diodes Incorporated的一款60V N通道自保护增强型MOSFET,属于低侧IntelliFET™系列。它专为苛刻环境下的通用开关设计,能够承受高达60V的连续漏源电压(VDS)。此器件具有逻辑电平输入,能够在3.3V或5V微控制器下工作,使其成为众多电源控制应用的理想选择。

    技术参数


    - 连续漏源电压:60V
    - 导通电阻(RDS(on)):200mΩ
    - 典型负载电流(VIN = 5V):2.0A
    - 钳位能量:120mJ
    - 连续输入电流范围:-0.5至+6V
    - 脉冲漏极电流(VIN = 3.3V):5A
    - 脉冲漏极电流(VIN = 5V):6A
    - 连续源电流:2.5A
    - 脉冲源电流:10A
    - 绝对最大额定值:
    - 连续漏源电压(VDS):60V
    - 输入电压范围(VIN):-0.5至+6V
    - 高电平输入电压(VIH):3至5.5V
    - 低电平输入电压(VIL):0至0.7V
    - 周边供电电压(VP):0至24V

    产品特点和优势


    ZXMS6005N8Q具有多项独特的功能和优势,使其在各种电源管理应用中表现出色:
    - 低输入电流
    - 逻辑电平输入(3.3V 和 5V)
    - 短路保护带自动重启
    - 过压保护(主动钳位)
    - 热关断带自动重启
    - 过流保护
    - 输入保护(ESD)
    - 高连续电流等级
    - 无铅且完全符合RoHS标准
    - 卤素和锑自由,“绿色”设备
    - 通过AEC-Q101标准认证
    这些特性使得ZXMS6005N8Q在工业自动化、照明系统、电动机驱动等领域中表现出色,特别是在需要快速启动和高可靠性的工作环境中。

    应用案例和使用建议


    ZXMS6005N8Q广泛应用于需要处理大瞬态电流的负载,如灯泡和电动机。它特别适合以下场景:
    - 各种电阻性、电感性和电容性负载的开关应用
    - 12V和24V直流应用中的μC兼容功率开关
    - 替代电磁继电器和离散电路
    - 线性模式能力:在低VDS时的限流保护电路设计为脱开状态,以最小化导通时的功率损耗
    为了最大化ZXMS6005N8Q的性能,在使用时应注意:
    - 在高电流情况下,确保散热系统的设计足够强大,以防止因温度过高而导致的热关断。
    - 调整周边供电电压(VP)以匹配具体的应用需求。
    - 使用适当的PCB布局,确保良好的散热效果。

    兼容性和支持


    ZXMS6005N8Q采用SO-8封装,与大多数标准插座兼容。此外,它还提供多种订购选项,如2500个单位/卷,每卷12毫米宽的带状包装。厂商提供了全面的技术支持和维护服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    根据技术手册,以下是一些常见的用户问题及其解决方案:
    - 问题:设备过热导致自动重启。
    - 解决方案:检查散热设计,确保使用足够的散热材料。增加散热片或改进散热路径可以有效避免此类问题。
    - 问题:设备无法正常工作,电源电压不稳定。
    - 解决方案:确保输入电压在规定的范围内,特别是在使用大负载时,应保持稳定的电源供应。
    - 问题:电流限制不按预期工作。
    - 解决方案:确认输入电压设置正确,同时检查负载条件是否满足产品手册中的要求。

    总结和推荐


    总体而言,ZXMS6005N8Q是一款高性能的低侧智能MOSFET,适用于需要处理高瞬态电流和恶劣环境的多种应用场合。其出色的特性和全面的支持使它在市场上具备很强的竞争力。强烈推荐将ZXMS6005N8Q用于对可靠性和性能有高要求的应用项目中。
