ZXFV202N8EV

厂牌: DIODES
产品描述: Single Channel Video Amplifier Board
供应商型号: ZXFV202N8EV-ND
供应商: Digi-Key
标准整包数: 1
DIODES 评估、开发板开发工具 ZXFV202N8EV

ZXFV202N8EV概述


    产品简介

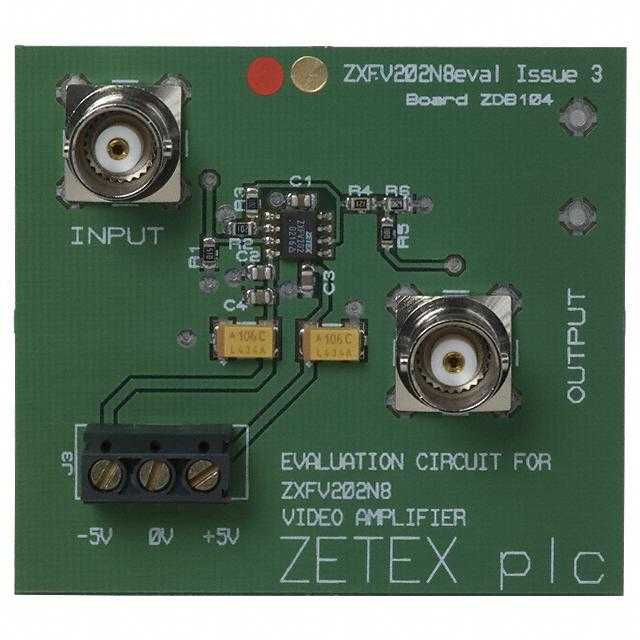

    ZXFV202视频放大器评估板
    ZXFV202是一款宽频带视频放大器,适用于多种电子应用领域。它能够提供高增益和低噪声,是各种视频信号处理的理想选择。本评估板(ZXFV202N8EV)专为实验室环境中对ZXFV22进行评估而设计,旨在帮助用户更好地理解其特性和应用方法。

    技术参数


    - 频率范围:宽频带视频放大器
    - 电压增益:2倍(6 dB)
    - 整体增益:-9.45 dB(由于匹配电路)
    - 输出阻抗:50Ω
    - 输入阻抗:150Ω(等效于75Ω终端的视频线)
    - 功耗:低功耗设计
    - 电源要求:需使用表面贴装低电感电容进行滤波

    产品特点和优势


    - 宽频带特性:适合处理各种频率范围内的视频信号,提供优异的信号完整性。
    - 高效增益配置:通过内部匹配电路实现-9.45 dB的整体增益,适应不同的应用需求。
    - 低噪声:出色的噪声抑制能力,确保信号传输质量。
    - 紧凑设计:双面或多层次PCB结构,便于集成到各类设备中。
    - 易于集成:提供完整的评估板,便于用户快速上手测试和验证。

    应用案例和使用建议


    应用案例:此评估板适用于视频信号处理、广播系统、医疗成像等领域。例如,在广播系统中,该放大器可以用于提升视频信号的质量,减少传输过程中的失真。
    使用建议:
    - 布局注意事项:需注意信号路径与接地层的短接,以降低信号回路电阻和电源干扰。
    - 电源滤波:推荐使用低电感表面贴装电容进行电源滤波,建议使用1000pF和0.1µF的电容组合。
    - 温度管理:在高温环境下使用时,需要适当考虑散热措施,以确保稳定运行。

    兼容性和支持


    - 兼容性:此评估板设计灵活,可与多种其他电子元件兼容,如BNC连接器和各类标准电源。
    - 技术支持:Zetex公司提供全面的技术支持服务,包括安装指导、故障排除等,用户可以通过官方渠道获取帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的电源滤波电容?
    - 解决方案:推荐使用1000pF和0.1µF的电容组合进行滤波,同时在PCB其他位置增加大容量电容以进一步降低噪声。
    2. 问题:信号衰减严重如何解决?
    - 解决方案:检查信号路径中的接地情况,确保接地层与信号路径之间的良好连接。同时检查滤波电容是否正确配置。

    总结和推荐


    总体而言,ZXFV202N8EV评估板是一款高性能、易于集成的视频放大器解决方案。它具备宽频带、低噪声等显著优势,适用于多种视频信号处理应用场景。经过详细的分析,我们强烈推荐这款评估板,特别是在需要高质量视频信号传输的应用场合。对于任何有意深入了解或尝试该视频放大器的用户来说,这款评估板将是绝佳的选择。

ZXFV202N8EV参数

参数
零件状态 停产

ZXFV202N8EV厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXFV202N8EV数据手册

厂牌 PDF简要描述 下载
DIODES 评估、开发板开发工具 DIODES ZXFV202N8EV ZXFV202N8EV数据手册

ZXFV202N8EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.358 ¥ 628.3251
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 628.32
直接购买
加入购物车
