PI3EQX501IZAEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: IC Re-Driver USB 3.0 5GBPS 8TDFN
供应商型号: PI3EQX501IZAEX
供应商: 国内现货
标准整包数: 3500
DIODES 其他接口芯片 PI3EQX501IZAEX

PI3EQX501IZAEX概述

    PI3EQX501I: 5.0Gbps, 1-Channel USB3.0 ReDriver 技术概述

    1. 产品简介


    产品名称: PI3EQX501I
    制造商: Diodes Incorporated
    描述: PI3EQX501I 是一款专为 USB 3.0 协议设计的低功耗、高性能 5.0 Gbps 信号 ReDriver。它旨在优化物理介质上的信号传输性能,通过减少符号间干扰(ISI)来提高整体系统的可靠性。PI3EQX501I 支持从协议专用集成电路(Protocol ASIC)到开关矩阵、电缆或其他数据路径的单通道 100Ω 差分 CML 数据输入/输出。
    应用领域:
    - USB 3.0 电缆
    - 数码相机
    - 外部存储设备
    - PC 显示器
    - 平板电脑
    - 多功能打印机

    2. 技术参数


    - 数据速率: 5.0 Gbps
    - 接口: 100Ω 差分 CML 输入/输出
    - 电源电压: 3.3V 单一电源电压
    - 功耗: 165mW(低功耗)

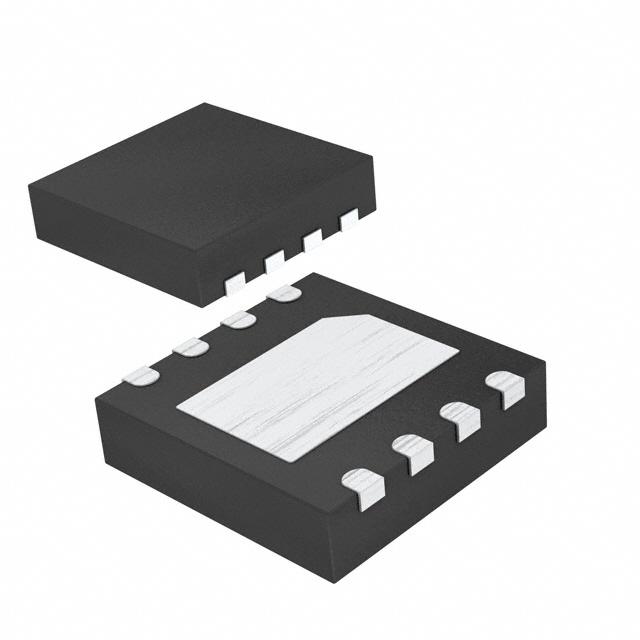

    - 封装形式: 8 引脚 TDFN 2x2mm
    - 接收器检测功能: 自动接收器检测,当对应的信道信号检测器空闲超过 7.3 毫秒后激活
    - 低电平输入信号检测和静音功能: 根据输入信号级别自动调整输出状态
    - 工作模式: 低功耗模式(休眠模式),无负载检测时进入非插拔模式或低功率模式
    - 兼容性: USB 3.0 兼容

    3. 产品特点和优势


    - 高带宽支持: 能够处理高达 5.0 Gbps 的数据速率,满足现代高速通信需求。
    - 自适应信号优化: 通过集成的均衡电路,能够动态调整信号以优化信号完整性。
    - 低功耗设计: 低功耗模式(165mW),结合自动休眠模式,确保长时间使用的能源效率。
    - 多功能接口: 支持多种信号源,如协议专用集成电路(Protocol ASIC)、开关矩阵等。
    - 全面合规性: 符合 USB 3.0 超速标准,确保与现有 USB 3.0 设备的无缝集成。

    4. 应用案例和使用建议


    应用案例:
    - USB 3.0 电缆: 可用于延长 USB 3.0 电缆的数据传输距离,确保信号质量。
    - 数码相机: 在相机与存储设备之间进行高速数据传输,保证图像传输的稳定性和速度。
    - 外部存储设备: 在外部硬盘或固态硬盘与主机之间实现高效数据传输。
    使用建议:
    - 确保使用合适的电源电压(3.3V),避免过压损坏设备。
    - 定期检查设备的工作状态,特别是在高负荷运行下,确保其处于最佳工作模式。
    - 在复杂环境中,考虑额外的屏蔽措施以防止电磁干扰。

    5. 兼容性和支持


    - 兼容性: 与所有 USB 3.0 设备和标准兼容,包括 Protocol ASIC、开关矩阵、电缆和其他数据路径。
    - 支持和维护: 制造商提供详尽的技术文档和客户支持,帮助用户解决任何技术问题。

    6. 常见问题与解决方案


    - 问题: 设备功耗过高
    解决方案: 检查电源连接是否正确,确认是否设置为低功耗模式。
    - 问题: 信号完整性差
    解决方案: 调整均衡电路设置,确保信号优化。
    - 问题: 自动休眠功能失效
    解决方案: 确认电源电压稳定,尝试重启设备。

    7. 总结和推荐


    综合评估:
    - PI3EQX501I 以其高性能、低功耗和全面兼容性,在多个应用领域中表现出色。
    - 集成的信号优化和接收器检测功能使其在复杂的通信环境中仍能保持高效运行。
    推荐:
    强烈推荐 PI3EQX501I 用于需要高性能、低功耗的 USB 3.0 设备,尤其是在要求长距离信号传输和可靠数据传输的应用场景中。

PI3EQX501IZAEX参数

参数
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 WDFN-20208
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PI3EQX501IZAEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3EQX501IZAEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3EQX501IZAEX PI3EQX501IZAEX数据手册

PI3EQX501IZAEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 13.3114
5000+ ¥ 12.5477
8000+ ¥ 12.3294
12000+ ¥ 12.2203
库存: 35000
起订量: 3500 增量: 3500
交货地:
最小起订量为:2500
合计: ¥ 33278.5
