ZMR330QFTA

产品分类: LDO稳压器
厂牌: DIODES
产品描述:
供应商型号: AV-S-DIIZMR330QFTA
供应商: Avnet
标准整包数: 3000
DIODES LDO稳压器 ZMR330QFTA

ZMR330QFTA概述

    ZMR250Q/ ZMR330Q/ ZMR500Q:汽车级电压调节器技术手册

    1. 产品简介


    ZMR250Q/ ZMR330Q/ ZMR500Q 是由Diodes Incorporated生产的三端固定正向电压调节器,适用于2.5V、3.3V和5V的输出电压。这些设备广泛应用于车载系统和其他低功耗应用领域。该系列调节器具有内置电流限制和热关断保护功能,不易被破坏,使得它们在极端条件下仍能保持稳定运行。

    2. 技术参数


    ZMR250Q 和 ZMR330Q 和 ZMR500Q 的关键技术和性能参数如下表所示:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压(VO) | 2.360 | 2.500 | 2.640 | V |
    | 线性调整率(ΔVO) | - | 15 | mV |
    | 负载调整率(ΔVO) | - | 30 | mV |
    | 输入电压范围(VIN) | 4.2 | 22.5 | V |
    | 推荐工作温度范围(TJ) | -40 | +125 | °C |
    | 绝对最大额定值 |
    | 输入电压 | 22.5 | V |
    | 功率耗散 | 500 | mW |
    | 输出电流(IO) | 100 | mA |
    | 最大结温 | 125 | °C |
    | 存储温度 | -65 | +150 | °C |

    3. 产品特点和优势


    - 多种输出电压选择:支持2.5V、3.3V和5V输出,满足不同需求。
    - 低功耗设计:非常低的静态电流,仅为30μA,适合低功耗应用。
    - 高可靠性:符合AEC-Q100标准,可支持PPAP认证,确保高性能和高可靠性。

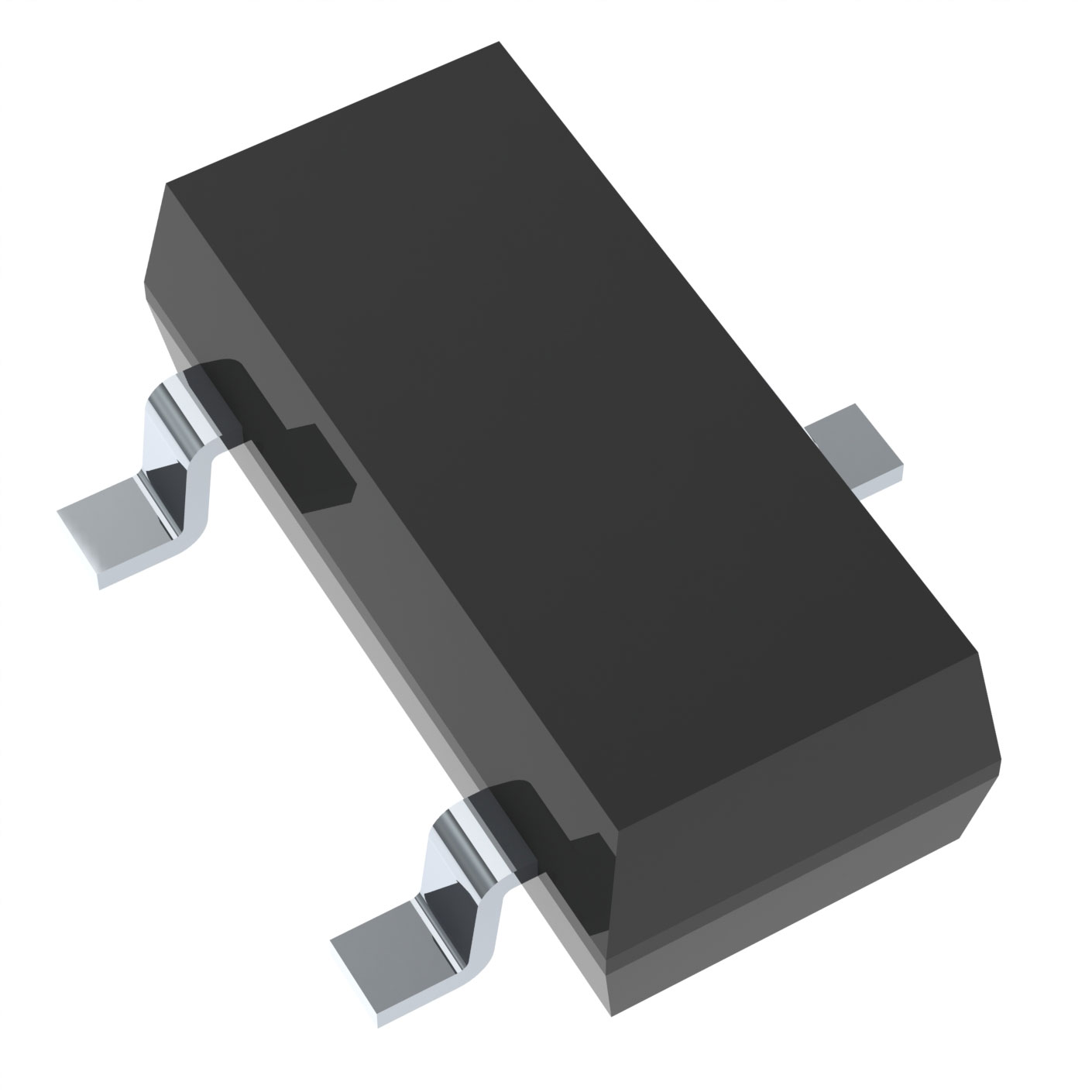

    - 空间节约:采用小型化SOT23封装,适用于紧凑电路设计。
    - 环境友好:采用绿色无铅封装,符合RoHS标准。

    4. 应用案例和使用建议


    这些调节器非常适合用于汽车负载点调节,以提供稳定的电源。例如,在车载娱乐系统、汽车导航系统中提供稳定的电源供应。
    - 使用建议:为了保证稳定性,建议将输入电压保持在指定范围内,并适当选择合适的外部电容。
    - 优化方案:在某些应用中,可能需要增加额外的滤波电容来进一步减少输出噪声。

    5. 兼容性和支持


    这些设备与其同类产品完全兼容,可以方便地集成到现有的电路设计中。Diodes Incorporated提供了详尽的技术文档和支持服务,包括PPAP认证和技术支持。

    6. 常见问题与解决方案


    - 问题:调节器的输出电压不稳定。
    - 解决办法:检查输入电压是否在规定范围内,并确保正确连接电容。

    - 问题:调节器发热严重。
    - 解决办法:确认是否超过额定功率,并改善散热条件。

    7. 总结和推荐


    ZMR250Q/ ZMR330Q/ ZMR500Q 系列电压调节器凭借其出色的稳定性和可靠性,是车载电子设备的理想选择。它们具备优异的低功耗性能、高可靠性以及易于集成的特点。对于需要稳定电压输出的应用,强烈推荐使用这些设备。

ZMR330QFTA参数

参数
输出类型 -
最大压差@电流 -
线路调节 -
Iq-静态电流 -
极性 -
最小输入电压 -
纹波抑制-PSRR -
负载调节 -
最大输出电压 -
最大输入电压 -
稳压器数量 -
输出电流 -
最小输出电压 -
通用封装 SOT-23
包装方式 卷带包装

ZMR330QFTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZMR330QFTA数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZMR330QFTA ZMR330QFTA数据手册

ZMR330QFTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3383 ¥ 2.9938
9000+ $ 0.3353 ¥ 2.9671
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8981.4
