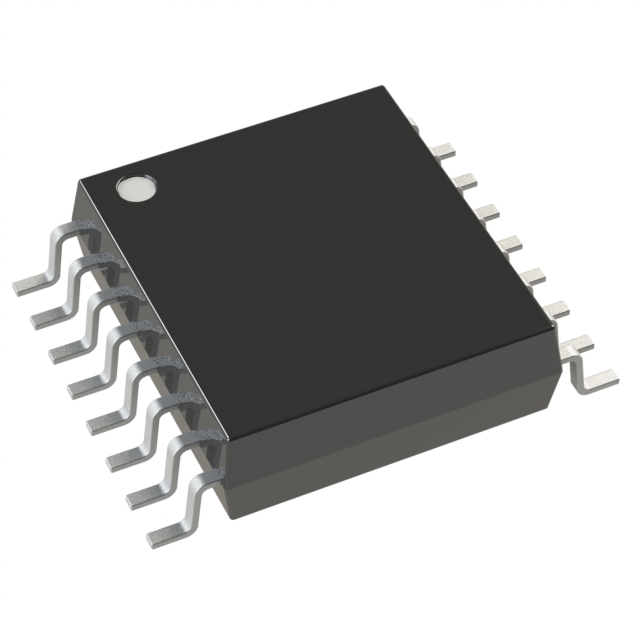

PI6C557-03LEX

产品分类: 时钟发生器
厂牌: DIODES
产品描述: 2 1 3V 200MHz 3.6V 200MHz 无,是 TSSOP-16 贴片安装,黏合安装 5mm(长度)*4.4mm(宽度)
供应商型号: PI6C557-03LEX
供应商: 国内现货
标准整包数: 2500
DIODES 时钟发生器 PI6C557-03LEX

PI6C557-03LEX概述

    PI6C557-03 技术手册摘要

    产品简介


    PI6C557-03 是由 Diodes Incorporated 生产的一款专门用于减少电磁干扰(EMI)的频率合成器。该产品广泛应用于 PC 和嵌入式系统中,适用于 PCI Express 和以太网标准。PI6C557-03 支持多种时钟频率输出,包括 25MHz、100MHz、125MHz 和 200MHz,并具备扩展频谱功能,能够满足严格的电气特性和环境要求。

    技术参数


    PI6C557-03 的技术参数如下:
    - 电源电压:3.3V ±10%
    - 输入频率:25MHz
    - 输出频率:25MHz、100MHz、125MHz、200MHz
    - Jitter:60ps 循环到循环周期(典型值)
    - 扩展频谱选择:±0.25%、-0.5%、-0.75%、无扩展
    - 工作温度范围:工业级,-40°C 至 +85°C
    - 热阻:θJA = 90°C/W,θJC = 24°C/W

    产品特点和优势


    1. LVDS 兼容输出:允许与 LVDS 设备无缝连接。
    2. 高可靠性:完全符合 RoHS 标准,无铅、环保。
    3. 多功能配置:可通过控制引脚选择输出频率和扩展频谱模式。
    4. 低功耗:典型供电电流仅为 95mA。
    5. 出色的时序特性:具备优秀的时钟抖动性能(60ps 循环到循环周期)。

    应用案例和使用建议


    根据手册中的建议,PI6C557-03 可应用于多种场景:
    - PCI Express 系统:提供符合 PCI Express 标准的时钟输出,确保系统的稳定运行。
    - 嵌入式系统:用于减少电路板上的 EMI,提高系统的抗干扰能力。
    使用建议:
    - 使用 0.01μF 的去耦电容连接到每个 VDD 引脚,以提高信号完整性。
    - 根据手册推荐的晶振规格选择合适的晶振,确保最佳性能。

    兼容性和支持


    PI6C557-03 与其他标准接口和设备具有良好的兼容性,如 LVDS、HCSL 接口。Diodes Incorporated 提供全面的技术支持,包括详细的布局指南和参考设计文档。

    常见问题与解决方案


    手册中列举了一些常见的问题及解决方案:
    - 输入频率不稳定:确保连接到 X1/CLK 引脚的晶振频率正确且质量良好。
    - 输出时钟偏移:通过调整外部电阻和电容值来优化时钟偏移问题。

    总结和推荐


    PI6C557-03 是一款高性能、多功能的频率合成器,特别适用于需要严格控制时序和低 EMI 的应用场景。其广泛的应用领域和优异的性能指标使其成为嵌入式系统和 PC 设计的理想选择。强烈推荐在需要高质量时钟信号和 EMI 减少的场合中使用该产品。

PI6C557-03LEX参数

参数
最大输入频率 200MHz
典型供电电流 -
最大工作供电电压 3.6V
最大输出频率 200MHz
输入信号类型 -
差分 - 输入:输出 无,是
输出数量 2
最小工作供电电压 3V
电路数 1
最大占用比 -
输出信号类型 -
长*宽*高 5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PI6C557-03LEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI6C557-03LEX数据手册

厂牌 PDF简要描述 下载
DIODES 时钟发生器 DIODES PI6C557-03LEX PI6C557-03LEX数据手册

PI6C557-03LEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.968
5000+ ¥ 3.776
10000+ ¥ 3.712
20000+ ¥ 3.68
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 9920
