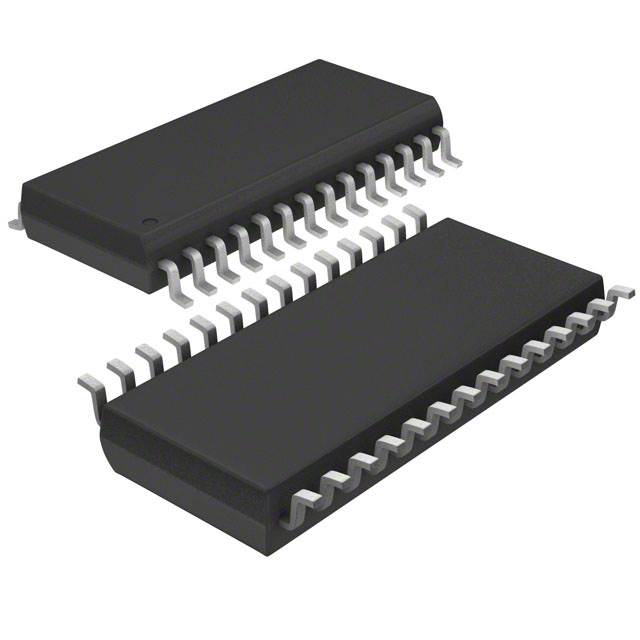

PI6C20400ALEX

产品分类: 时钟缓存器
厂牌: DIODES
产品描述: 3.135V 3.465V 6.5ns 400MHz TSSOP-28 贴片安装,黏合安装 9.7mm*4.4mm*1mm
供应商型号: PI6C20400ALEX
供应商: 国内现货
标准整包数: 3000
DIODES 时钟缓存器 PI6C20400ALEX

PI6C20400ALEX概述

    PI6C20400A:适用于Intel PCIe芯片组的1:4时钟驱动器

    一、产品简介


    产品概述:
    PI6C20400A是一款符合PCIe 2.0标准的高性能、低噪声差分时钟缓冲器,设计用于与PI6C410BS协同工作。它能够从PI6C410BS处接收SRC差分时钟信号,并分配到四个输出端口(每个端口有两个差分输出),这些输出可以在PLL(锁相环)模式或旁路模式下运行。
    主要功能:
    - 支持1:4时钟信号分配
    - 差分输出,低偏斜<50ps
    - 低抖动<50ps周期至周期
    - 三态输出控制
    - 可编程PLL带宽
    - 支持电源管理
    应用领域:
    广泛应用于需要高精度时钟同步的应用,如Intel PCIe芯片组相关的计算系统中。

    二、技术参数


    | 参数 | 规格 |

    | 输入电压 | 3.3V |
    | 输出模式 | 三态控制 |
    | 输出电流 | 6 x IREF |
    | 工作频率范围 | 100 - 400 MHz |
    | PLL模式下工作频率 | 100 MHz |
    | 最大工作温度 | 150°C |
    | 频率偏差 | <50ps |
    | 周期至周期抖动 | <50ps |
    | 温度稳定性 | -65°C 到 150°C |

    三、产品特点和优势


    独特功能:
    - 低抖动和低偏斜特性
    - 高频带宽可调
    - 完全无铅,符合RoHS标准
    - 支持三态输出,方便系统级电源管理
    优势:
    - 极佳的信号完整性,确保高速传输性能
    - 多种工作模式选择,适应不同应用场景需求
    - 兼容性强,易于集成

    四、应用案例和使用建议


    应用案例:
    在Intel PCIe芯片组相关计算系统中,PI6C20400A用于将单个SRC时钟信号分成四个独立且同步的差分时钟输出。这有助于提高整个系统的时钟同步精度,特别是在多核处理器环境中。
    使用建议:
    - 确保正确连接电源与地线,避免电磁干扰
    - 使用适当的去耦电容进行电源滤波
    - 为每个输出端口配置合适的外部电阻,以实现最佳的输出电流

    五、兼容性和支持


    兼容性:
    - 与Intel PCIe芯片组完全兼容
    - 支持多种封装形式(28-Pin SSOP或TSSOP)
    支持和服务:
    - 用户可通过访问Diodes官方网站获取详细的产品文档和支持服务
    - 如需针对汽车应用提供定制化服务,请联系当地代表或直接联系Diodes

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度异常 | 检查供电电压及接地线路 |
    | 输入信号丢失 | 确认输入引脚连接正常 |
    | 设备无法正常工作 | 重新检查电源和地线连接 |
    | 时钟偏斜过大 | 调整PLL带宽设置 |

    七、总结和推荐


    总结:
    PI6C20400A具有优异的信号完整性、灵活的工作模式选择和出色的兼容性,使其成为PCIe相关应用的理想选择。特别是对于要求高精度时钟同步的系统,此器件展现出卓越的性能。
    推荐:
    强烈推荐用于需要高度可靠和高性能时钟同步的应用场景,例如数据中心和高性能计算平台。在选择时考虑其广泛的兼容性和支持,确保项目成功实施。

PI6C20400ALEX参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
差分 - 输入:输出
输入信号类型 -
输出数量 4
电路数 1
最大输入频率 400MHz
输出信号类型 -
最大传播延迟时间 6.5ns
长*宽*高 9.7mm*4.4mm*1mm
通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

PI6C20400ALEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
