PI6C49S1510AZDIEX

产品分类: 时钟缓存器
厂牌: DIODES
产品描述: 2.375V 3.465V 2.7ns(Typ) 1.5GHz VQFN-707048 贴片安装,黏合安装 7mm(长度)
供应商型号: PI6C49S1510AZDIEX
供应商: 国内现货
标准整包数: 1
DIODES 时钟缓存器 PI6C49S1510AZDIEX

PI6C49S1510AZDIEX概述


    产品简介


    PI6C49S1510A 高性能差分缓冲器
    产品类型: 高性能差分缓冲器
    主要功能:
    - 支持高达1.5GHz的频率输出
    - 用户可配置的每组输出信号标准:LVDS(低电压差分信号)、LVPECL(低电压正向发射极耦合逻辑)或HCSL(高速电流模式逻辑)
    - 提供LVCMOS参考输出,最高可达200MHz
    - 超低附加相位抖动:<0.02ps(典型值,差分156.25MHz,12KHz至20MHz积分范围);<0.01ps(典型值,差分156.25MHz,10kHz至1MHz积分范围)
    - 可选择参考输入支持单端、差分或晶体(XTAL)
    应用领域:
    - 网络系统(交换机和路由器)
    - 高频背板计算和电信平台

    技术参数


    | 参数 | 规格 |

    | 最大输出频率 | 差分输出:最高1.5GHz |
    | 输出信号标准 | LVDS、LVPECL、HCSL |
    | 输入参考输出 | LVCMOS,最高200MHz |
    | 输入电容 | 3PF |
    | 电源电压 | VDD:2.375V~3.465V |
    | 工作温度范围 | -40°C到85°C |

    产品特点和优势


    - 多功能配置: 每个输出组可独立配置为LVDS、LVPECL或HCSL,提供极大的灵活性。
    - 超低相位抖动: 通过独特的设计技术实现,适用于对时钟信号要求严格的应用场合。
    - 宽电源范围: 支持2.375V~3.465V的电源电压,适合不同应用需求。
    - 工业级温度支持: 温度范围广,适合在各种恶劣环境中使用。

    应用案例和使用建议


    应用案例
    - 网络交换机: 该芯片在多个网络交换机中使用,确保每个端口的时钟信号稳定可靠。
    - 电信平台: 在高频率电信平台中,用于同步信号传输,保证数据传输的准确性。
    使用建议
    - 电源隔离: 建议在电源连接处增加旁路电容,以减少随机噪声,提高信号质量。
    - 配置输入输出: 根据具体应用场景,合理配置输入和输出信号标准,确保最佳性能。

    兼容性和支持


    - 兼容性: 该产品可以与多种LVDS、LVPECL和HCSL信号标准兼容。
    - 技术支持: Diodes Incorporated提供全面的技术支持,包括用户指南、样品测试等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号不稳定 | 检查电源连接,增加旁路电容,确保电源稳定。|
    | 时钟信号偏差 | 重新配置输入输出信号标准,确保匹配。 |
    | 产品无法正常工作 | 检查连接线是否正确,确认所有输入信号都已正确配置。|

    总结和推荐


    PI6C49S1510A是一款高性能的差分缓冲器,具有多功能配置和出色的时钟信号稳定性。在需要高精度时钟信号的网络和电信应用中表现出色。建议在需要高可靠性、低抖动的场合使用此产品。整体而言,它是一款值得推荐的产品,能够满足高端应用的需求。

PI6C49S1510AZDIEX参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输出信号类型 -
输出数量 11
最大输入频率 1.5GHz
最大传播延迟时间 2.7ns(Typ)
电路数 1
差分 - 输入:输出 无,是
输入信号类型 -
长*宽*高 7mm(长度)

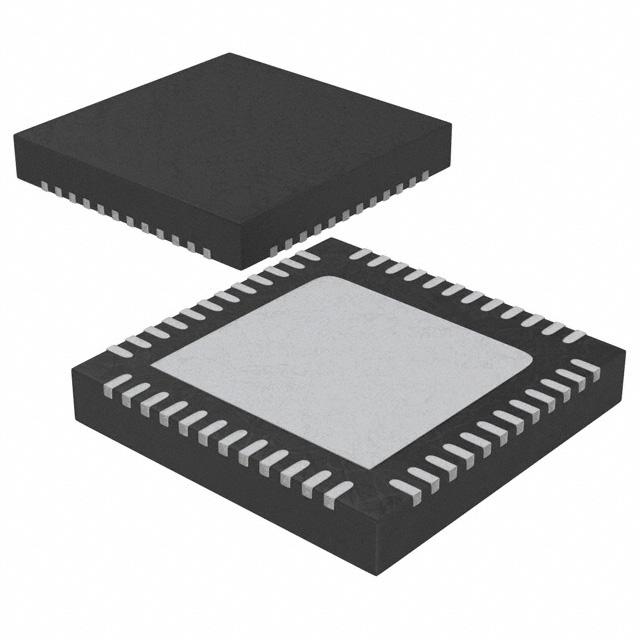

通用封装 VQFN-707048
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PI6C49S1510AZDIEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI6C49S1510AZDIEX数据手册

厂牌 PDF简要描述 下载
DIODES 时钟缓存器 DIODES PI6C49S1510AZDIEX PI6C49S1510AZDIEX数据手册

PI6C49S1510AZDIEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 12.1381
1500+ ¥ 11.7335
3000+ ¥ 11.5312
6000+ ¥ 11.4301
库存: 3554
起订量: 200 增量: 3000
交货地:
最小起订量为:200
合计: ¥ 2427.62
