PT7C4339UEX

产品分类: 实时时钟器件(RTC)
厂牌: DIODES
产品描述: HH:MM:SS (12/24 hr) 3V 5.5V 2线,I2C,Serial YY-MM-DD MSOP-8 贴片安装,黏合安装 3mm(宽度)
供应商型号: PT7C4339UEX
供应商: 国内现货
标准整包数: 2500
DIODES 实时时钟器件(RTC) PT7C4339UEX

PT7C4339UEX概述


    产品简介


    PT7C4339/4339C实时时钟模块是一款集成了时间和日期计数功能的低功耗时钟模块。该模块包括一个内部振荡器,支持I²C串行接口,能够提供秒、分、小时、日、日期、月份和年份的信息。此外,它还具有温度补偿功能,能够在-40°C至+85°C的环境中正常工作。这款时钟模块广泛应用于需要精确时间记录的场合,例如通讯设备、工业控制系统和消费电子产品等。

    技术参数


    技术规格:
    - 存储温度: -55°C 到 +125°C
    - 工作温度范围: -40°C 到 +85°C
    - 电源电压范围: VCC 为 3.0V 到 5.5V
    - 备用电源电压范围: VBACKUP 为 1.3V 到 3.7V
    - I²C总线最高频率: 400 kHz
    - 最大输出电流:
    - SQW/INT(3.3V时):1.0 mA
    - SDA(3.3V时):1.5 mA
    - 最大功耗: 320 mW(取决于封装)
    电气特性:
    - 逻辑高电平输入阈值: VIL ≥ 0.7VCC
    - 逻辑低电平输入阈值: VIL ≤ 0.3VCC
    - 备用电源漏电流: IBKLKG 为 25 nA 到 100 nA
    - VBACKUP 电流(SQW关闭时): IBKOSC 为 300 nA 到 600 nA
    - VBACKUP 电流(SQW开启时): IBKSQW 为 400 nA 到 900 nA

    产品特点和优势


    独特功能:
    - 集成晶振: PT7C4339C 版本集成了标准的 32.768 kHz 晶体,简化了设计并提高了可靠性。
    - 内置温度补偿: 能够自动调整温度变化引起的时钟偏差。
    - 高精度时间显示: 能够自动处理月份的天数,并自动补偿闰年。
    - 双重时间闹钟: 可设置两个闹钟,方便不同时间段的提醒。
    - 电池备份功能: 当主电源失效时,可自动切换到备用电源继续运行,确保时钟持续工作。
    优势:
    - 高可靠性: 在各种工作环境下都能稳定运行,尤其适合严苛的工业应用。
    - 易于集成: 具有 I²C接口,便于与各种微处理器和嵌入式系统集成。
    - 灵活配置: 可通过寄存器设置进行灵活的时间和报警配置。

    应用案例和使用建议


    应用场景:
    - 工业控制: 实时监控系统中的时间戳,确保操作的准确性和及时性。
    - 消费电子: 如智能手表、家庭自动化设备等,用于显示时间和管理事件。
    - 医疗设备: 确保手术时间记录的准确性。
    使用建议:
    - 电路布局: 遵循推荐的晶体布局指南,避免外部干扰影响时钟准确性。
    - 电源管理: 确保 VBACKUP 备用电源连接正确,以保证断电时的时间保持功能。
    - 数据完整性: 使用外部上拉电阻,确保 I²C通信的稳定性。

    兼容性和支持


    兼容性:
    - PT7C4339/4339C 兼容大多数 I²C协议设备,可以方便地集成到现有的系统中。
    支持和维护:
    - 厂商提供了详尽的技术手册和相关文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题一:
    - 问:电源电压过低时,时钟模块会有什么异常?
    - 答: 电源电压低于预设阈值时,时钟模块将自动切换到备用电源供电,此时读写访问将被禁止。
    问题二:
    - 问:如何配置多个闹钟?
    - 答: 可通过设置相应的寄存器(如 0B 和 0C 寄存器)来配置第二个闹钟的时间和日期。
    问题三:
    - 问:时钟模块在高温环境下是否会停止工作?
    - 答: PT7C4339/4339C 工作温度范围为 -40°C 到 +85°C,在此范围内能保持正常工作。

    总结和推荐


    综合评估:
    PT7C4339/4339C 实时时钟模块具备多种强大功能,适用于需要高精度时间记录的应用场合。其集成晶振和内置温度补偿功能使其在多种复杂环境下都能保持良好的性能。此外,其灵活的配置和丰富的特性使得它成为许多工业和消费类电子产品的理想选择。
    推荐:
    强烈推荐使用 PT7C4339/4339C 实时时钟模块。其出色的可靠性和易用性,使其成为许多应用场合的理想选择。

PT7C4339UEX参数

参数
最小工作供电电压 3V
日期格式 YY-MM-DD
时间格式 HH:MM:SS (12/24 hr)
接口类型 2线,I2C,Serial
存储容量 -
电池备用开关 -
最大工作供电电压 5.5V
长*宽*高 3mm(宽度)

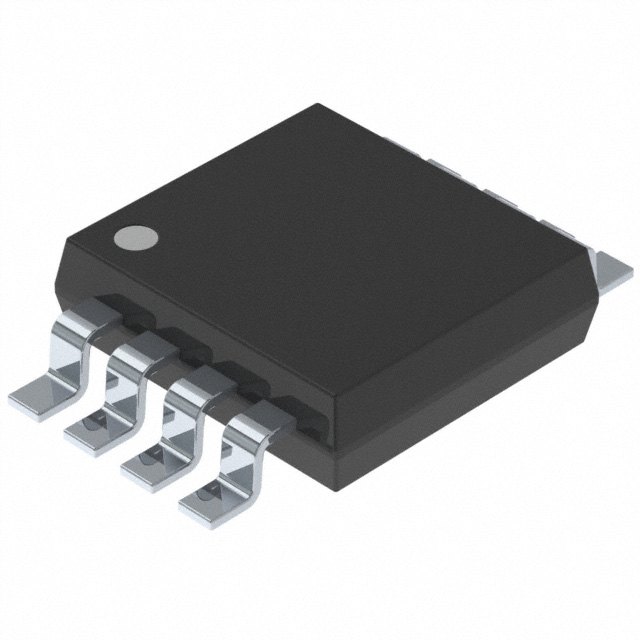

通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PT7C4339UEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PT7C4339UEX数据手册

厂牌 PDF简要描述 下载
DIODES 实时时钟器件(RTC) DIODES PT7C4339UEX PT7C4339UEX数据手册

PT7C4339UEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
