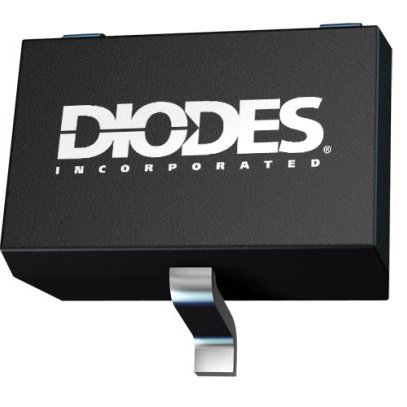

BC857CWQ-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex PNP晶体管, SOT-323 (SC-70)封装, 贴片安装, 最大直流集电极电流-100 mA, 最大集电极-发射电压-45 V
供应商型号: BC857CWQ-7
供应商: 国内现货
标准整包数: 3000
DIODES 三极管(BJT) BC857CWQ-7

BC857CWQ-7概述

    电子元器件产品技术手册

    产品简介


    BC857CWQ 是一款适用于汽车应用的45V PNP小信号晶体管,采用SOT323封装。该器件设计以满足严格的应用要求,特别适用于自动装配线。它的互补NPN型号为BC847CWQ。此外,该晶体管适用于开关和音频放大器应用,是一款绿色无铅产品,符合欧盟RoHS标准。

    技术参数


    - 电压参数
    - 集电极-基极电压(VCBO):≥-50V
    - 集电极-发射极电压(VCEO):≥-45V
    - 发射极-基极电压(VEBO):≥-5.0V
    - 电流参数
    - 持续集电极电流(IC):≥-100mA
    - 峰值集电极电流(ICM):≥-200mA
    - 峰值发射极电流(IEM):≥-200mA
    - 热特性
    - 功耗(PD):200mW
    - 热阻(RϴJA):625°C/W
    - 工作温度范围:-65°C至+150°C
    - ESD等级
    - 人体模型静电放电(HBM):4000V
    - 充电装置模型静电放电(CDM):1000V

    产品特点和优势


    - 高可靠性:该晶体管具有超过-45V的集电极-发射极电压,适合严格的汽车应用。
    - 绿色无铅设计:完全符合RoHS和REACH标准,不含卤素和锑。
    - AEC-Q101认证:该型号已经通过AEC-Q101认证,确保了其在汽车电子中的适用性。
    - 多功能性:可用于开关和音频放大器等多种应用场合。
    - 易于安装:适用于自动插入操作,便于大规模生产。

    应用案例和使用建议


    - 应用案例:由于其高可靠性及低功耗特性,BC857CWQ广泛应用于汽车电子系统、音频设备以及需要高性能信号处理的电路。
    - 使用建议:在设计应用时,建议使用符合要求的PCB布局,确保晶体管的良好散热性能,特别是在高温环境下工作时。此外,在选择外围元器件时,要注意匹配合适的偏置电阻,以避免过大的电流造成器件损坏。

    兼容性和支持


    - 兼容性:该型号与其他常见的SOT323封装的晶体管兼容,便于更换和升级。
    - 技术支持:Diodes Incorporated提供详尽的技术文档和在线支持,包括数据手册、样品申请以及客户技术服务热线。

    常见问题与解决方案


    - 问题1:晶体管在低温环境下工作不稳定。
    - 解决方案:检查外围电路的匹配电阻是否正确,并确保在设计时考虑了晶体管的温度系数。
    - 问题2:出现电磁干扰现象。
    - 解决方案:增加滤波电路,减少外部干扰对电路的影响。

    总结和推荐


    BC857CWQ作为一款适用于汽车电子和音频设备的小信号晶体管,具有卓越的性能和高度的可靠性。其环保无铅设计和全面的认证使其成为市场上的优质选择。对于需要高可靠性和高性能的应用场景,我们强烈推荐使用这款产品。不过,使用者需注意正确使用和合理散热,以充分发挥其性能优势。

BC857CWQ-7参数

参数
晶体管类型 PNP
VCBO-最大集电极基极电压 -
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 650mV@ 5mA,100mA
VCEO-集电极-发射极最大电压 45V
集电极截止电流 15nA
VEBO-最大发射极基极电压 -
最大功率耗散 -
配置 -
通用封装 SOT-323
安装方式 贴片安装
包装方式 散装

BC857CWQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BC857CWQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES BC857CWQ-7 BC857CWQ-7数据手册

BC857CWQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.3826
5000+ ¥ 0.3606
8000+ ¥ 0.3544
12000+ ¥ 0.3512
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 956.5
