DMN1019USNQ-7

产品分类:
厂牌: DIODES

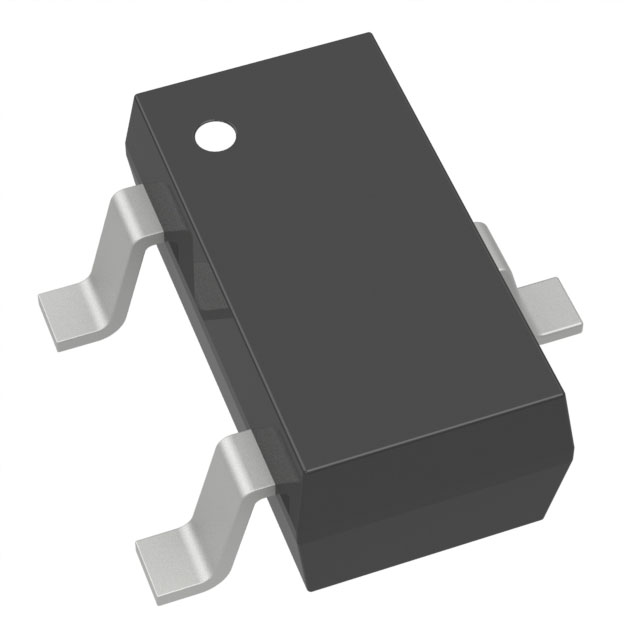

产品描述: DiodesZetex N沟道MOS管, Vds=12 V, 11 A, SC-59封装, 表面贴装, 3引脚
供应商型号: DMN1019USNQ-7
供应商: 国内现货
标准整包数: 3000
DIODES  DMN1019USNQ-7

DMN1019USNQ-7概述

    # DMN1019USNQ N-Channel Enhancement Mode MOSFET 技术手册解析

    产品简介


    DMN1019USNQ 是一款专为汽车应用设计的高性能 N 沟道增强型功率 MOSFET。它具有极低的导通电阻(RDS(ON)),并能够承受高达 12V 的漏源电压。这款器件通过了 AEC-Q101 认证,并支持 PPAP,符合完全无铅且全面符合 RoHS 标准的要求,是一款环保型“绿色”器件。主要适用于负载开关、DC-DC 转换器以及电源管理功能等领域。
    产品特点
    - 低导通电阻:漏源导通电阻 RDS(ON) 最小值仅为 7 mΩ(@VGS = 4.5V, ID = 9.7A)。
    - 静电保护:栅极具有内置的静电保护二极管。
    - 环保特性:完全无铅,符合欧盟 RoHS 和 Halogen Free 标准。
    - 高可靠性:符合 IATF 16949 标准制造要求,适合汽车电子领域。

    技术参数


    以下是从技术手册中提取的核心技术参数列表:
    | 特性 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 漏源击穿电压 | BVDSS | — | — | 12 | V |
    | 栅源击穿电压 | VGSS | ±8 | — | — | V |
    | 持续漏极电流 (TA = +25°C) | ID | — | 9.3 | 11 | A |
    | 脉冲漏极电流 (10µs 脉冲, Duty Cycle = 1%) | IDM | — | 70 | — | A |
    | 栅极电荷 (VGS = 8V) | Qg | — | 50.6 | — | nC |
    | 总体热阻 | RθJA | — | 96 | 160 | °C/W |

    产品特点和优势


    特点
    1. 高效率:超低导通电阻保证了高能效比,在开关应用中减少功耗。
    2. 卓越的热性能:具备良好的散热能力,允许更高的工作温度范围。
    3. 强大的过流能力:支持短时脉冲电流,满足汽车和工业应用需求。
    4. ESD 保护:内置栅极保护电路,防止静电损坏。
    5. 绿色设计:符合环保标准,适用于对材料有害物质含量要求较高的场合。
    优势
    - 高可靠性:经过严格的汽车电子行业认证(AEC-Q101),确保长期稳定运行。
    - 广泛兼容性:适用于多种应用环境,如负载开关、电源管理和工业控制。
    - 易于焊接:采用符合行业标准的模具塑料封装,方便制造集成。

    应用案例和使用建议


    应用场景
    - 汽车负载开关:作为负载开关,提供可靠的电路保护和切换功能。
    - DC-DC 转换器:通过高效能功率转换,提高能源利用率。
    - 工业控制:适用于需要高电流、低功耗特性的场景。
    使用建议
    1. 温度管理:在高温环境下,需采取适当散热措施以确保性能稳定。
    2. 布局优化:设计 PCB 布局时,考虑短接栅极引脚,减小寄生电感。
    3. 动态负载调节:利用其高电流承载能力,应对瞬态电流峰值的需求。

    兼容性和支持


    - 兼容性:DMN1019USNQ 支持主流汽车级电路设计规范,可轻松集成至现有系统。
    - 支持服务:厂商提供详尽的技术文档和支持团队,协助客户解决设计问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后器件发热异常 | 检查是否达到额定电流,调整散热设计。 |
    | 栅极驱动信号异常 | 检查驱动电路设计,确保驱动电压范围正确。 |
    | 过电流保护未正常工作 | 确认保护电路连接正确,提升驱动电阻匹配。 |

    总结和推荐


    DMN1019USNQ 在性能上表现出色,尤其适用于汽车电子和工业控制领域。其显著特点是低导通电阻、高可靠性和环保特性,能够在恶劣环境中保持高效运作。结合厂商提供的技术支持和广泛的应用案例,这款器件是当前市场上同类产品中的佼佼者。
    推荐指数:★★★★★
    对于需要高效能、高可靠性和绿色环保解决方案的用户,DMN1019USNQ 是理想的选择。无论是汽车还是工业领域,它都能提供优异的性能表现。

DMN1019USNQ-7参数

参数
通用封装 SC-59
安装方式 贴片安装
包装方式 卷带包装

DMN1019USNQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMN1019USNQ-7数据手册

厂牌 PDF简要描述 下载
DIODES DIODES DMN1019USNQ-7 DMN1019USNQ-7数据手册

DMN1019USNQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.386
5000+ ¥ 1.3065
8000+ ¥ 1.2838
12000+ ¥ 1.2724
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 3465
