首页  >  产品百科  >  DXTC3C100PDQ-13

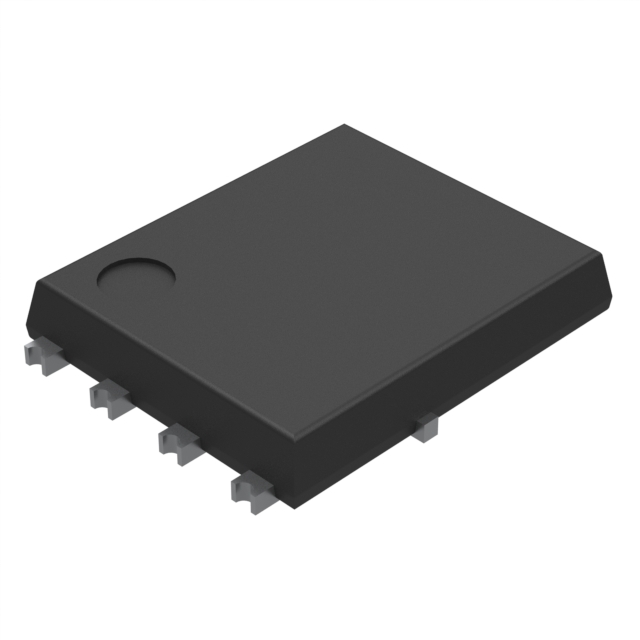

DXTC3C100PDQ-13

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN/PNP晶体管, PowerDI5060-8封装, 贴片安装, 最大直流集电极电流3 A, 最大集电极-发射电压100 V
供应商型号: DXTC3C100PDQ-13
供应商: 国内现货
标准整包数: 2500
DIODES 三极管(BJT) DXTC3C100PDQ-13

DXTC3C100PDQ-13概述

    DXTC3C100PDQ:100V NPN/PNP低饱和度晶体管

    产品简介


    DXTC3C100PDQ是一款采用PowerDI5060-8封装的双极型晶体管(NPN和PNP)。它具有较高的击穿电压和大电流处理能力,适用于功率管理、负载开关和MOSFET/IGBT栅极驱动等应用。作为一款通过AEC-Q101认证的产品,DXTC3C100PDQ不仅适合汽车领域,也广泛应用于工业控制和消费电子产品。

    技术参数


    - NPN晶体管参数
    - 集电极-基极击穿电压:> 100V
    - 连续集电极电流:3A
    - 峰值脉冲集电极电流:8A
    - 饱和电阻:90mΩ(典型值)
    - PNP晶体管参数
    - 集电极-基极击穿电压:>-100V
    - 连续集电极电流:-3A
    - 峰值脉冲集电极电流:-8A
    - 饱和电阻:110mΩ(典型值)
    - 绝对最大额定值
    - 工作温度范围:-55°C至+150°C
    - 热阻:85°C/W(结到环境)
    - 最大功率耗散:1.47W

    产品特点和优势


    - 高可靠性:DXTC3C100PDQ采用了完全无铅且符合RoHS标准的材料,确保了长时间稳定运行。
    - 绿色制造:该产品不含卤素和锑,满足严格的环保要求。
    - 认证齐全:经过AEC-Q101认证,适合用于对质量要求严苛的汽车应用。
    - 兼容性强:该器件易于集成到多种电路设计中,广泛适用于不同的工业和消费类应用。

    应用案例和使用建议


    - 应用案例:主要用于功率管理和负载开关,例如电机驱动电路、电源管理单元等。
    - 使用建议:
    - 在进行高电流操作时,应注意热管理以避免过热问题。
    - 对于汽车应用,应确保该器件符合相关安全标准和法规要求。

    兼容性和支持


    - 兼容性:DXTC3C100PDQ适用于多种电路设计,与其他常见的电子元器件具有良好的兼容性。
    - 厂商支持:Diodes Incorporated提供全面的技术支持和产品文档,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:设备出现异常高温。
    - 解决方案:检查散热设计是否合理,适当增加散热片或优化散热路径。
    - 问题2:信号延迟较大。
    - 解决方案:确保电路布局合理,减少走线长度和寄生效应,优化驱动电路。

    总结和推荐


    DXTC3C100PDQ凭借其高可靠性、广泛的应用领域和丰富的功能,是一款值得推荐的高性能晶体管。无论是汽车电子还是工业控制领域,该产品都表现出色。然而,考虑到其较高的成本和特定的应用要求,建议在选择时权衡性能和成本之间的关系。总的来说,对于需要高可靠性、强电流处理能力和良好热管理的应用场景,DXTC3C100PDQ是一个非常不错的选择。

DXTC3C100PDQ-13参数

参数
配置 -
最大集电极发射极饱和电压 -
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 100V
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 -
最大功率耗散 -
晶体管类型 NPN/PNP
集电极截止电流 -
集电极电流 3A
安装方式 贴片安装
包装方式 散装

DXTC3C100PDQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DXTC3C100PDQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DXTC3C100PDQ-13 DXTC3C100PDQ-13数据手册

DXTC3C100PDQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.6789
5000+ ¥ 3.4678
8000+ ¥ 3.4075
12000+ ¥ 3.3774
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 9197.25
