FKA000014

产品分类:
厂牌: DIODES
产品描述:
供应商型号: 31-FKA000014CT-ND
供应商: Digi-Key
标准整包数: 1

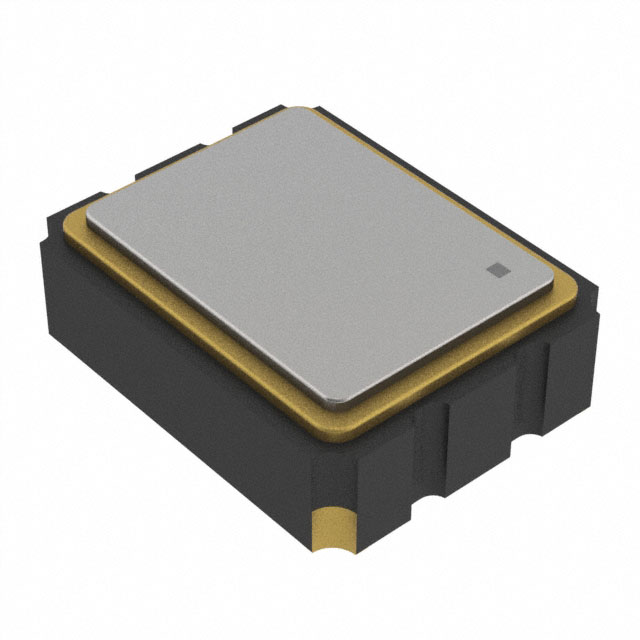

DIODES  FKA000014

FKA000014概述


    产品简介


    本技术手册描述的是Diodes Incorporated生产的FK 3.2X2.5型密封晶体时钟振荡器。这类振荡器主要用于为电路提供稳定的时钟信号,广泛应用于通讯、计算、消费电子及工业自动化等领域。本型号产品具备紧凑的设计,频率固定为100.000000 MHz,支持多种环境条件下的稳定运行,具有较高的精度和可靠性。

    技术参数


    | 参数 | 值 |

    | 频率 | 100.000000 MHz |
    | 输出电压“0”级 | ≤ 0.1V |
    | 输出电压“1”级 | ≥ 2.5V |
    | 供电电压 | 1.8V ± 5.0% |
    | 驱动电流 | 20μA(输出禁用) |
    | 上升/下降时间 | ≤ 55 ns |
    | 电源电流(输出启用) | ≤ 45 mA |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -55°C至+125°C |
    | 晶体稳定度 | ± 25 ppm |

    产品特点和优势


    1. 高精度频率:100.000000 MHz的频率确保了极高的精度,适用于需要严格定时的电路中。
    2. 广泛的温度适应性:从-40°C到+85°C的工作温度范围使得产品能够在多种恶劣环境下稳定运行。
    3. 超低功耗:在输出禁用状态下的低驱动电流仅为20μA,适合节能设计。
    4. 符合环保标准:不含铅(Pb-free),符合RoHS标准,是无卤素(HF-Halogen Free)和REACH标准的产品,保证了产品的环保性。

    应用案例和使用建议


    该产品适用于各种通信系统、计算设备、工业控制电路等。特别是在需要精准时钟信号的系统中表现尤为突出。例如,在无线通信基站中,这种振荡器可以为信号处理单元提供精准的时间基准,提高通信质量。
    使用建议:
    - 确保连接到正确的电源电压(1.8V±5.0%),并注意负载电容的选择,以满足产品技术要求。
    - 在极端温度条件下使用时,需要额外注意产品的热稳定性。

    兼容性和支持


    该产品具有良好的兼容性,可轻松集成到现有的电路设计中。Diodes Incorporated提供了详尽的技术支持和售后服务,客户可以通过官方网站或直接联系厂商获取技术支持。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决方案:检查供电电压是否正确,确保负载电容值符合要求。如果问题依然存在,联系技术支持寻求帮助。

    2. 问题:输出不稳定
    - 解决方案:确认温度和湿度没有超出产品的工作范围。同时,检查接地是否良好,重新焊接相关引脚可能有助于解决问题。

    总结和推荐


    综上所述,Diodes Incorporated的FK 3.2X2.5型密封晶体时钟振荡器凭借其高精度、宽工作温度范围、低功耗和环保特性,在众多应用场合中展现出卓越的表现。对于需要高精度时钟信号的应用项目,此款振荡器是一个值得推荐的选择。此外,厂商提供的完善技术支持也增强了产品的市场竞争力。

FKA000014参数

参数
长*宽*高 3.2mm*2.5mm*1.15mm
通用封装 SMD-3225-4P
安装方式 贴片安装
包装方式 卷带包装

FKA000014厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FKA000014数据手册

厂牌 PDF简要描述 下载
DIODES DIODES FKA000014 FKA000014数据手册

FKA000014封装设计

查看详情并下载
Symbol
Footprint
3D Model
